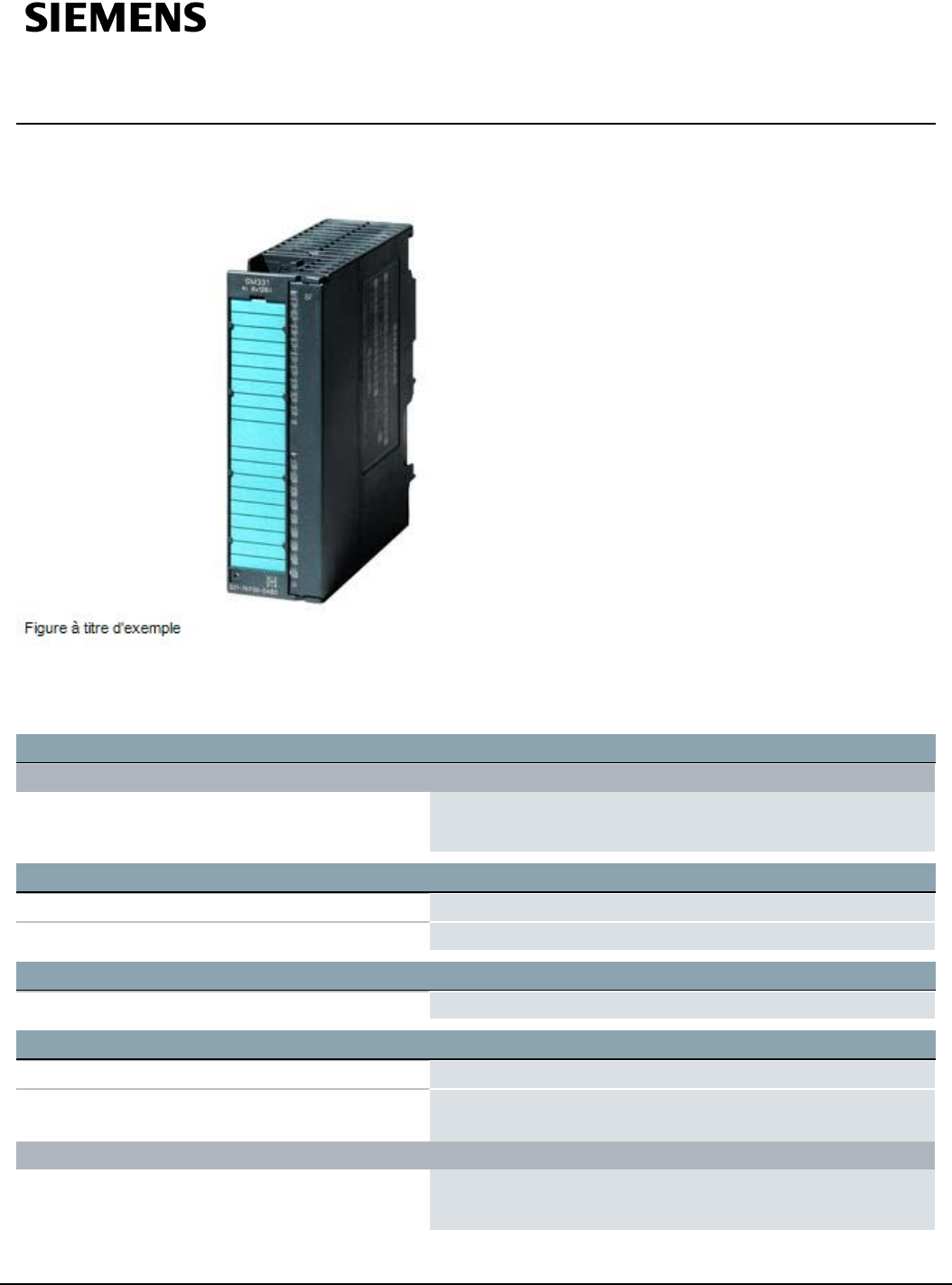

Fiche technique 6ES7331-7PF11-0AB0

SIMATIC S7-300, entrée analogique SM 331, à séparation

galvanique, thermocouples 8 entrées analogiques type B, E, J, K, L,

N, prise R, S, T TXK/TXK (L) selon GOST 16 bits, 50 ms, 1x 40 pôles

Tension d'alimentation

Tension de charge L+

● Valeur nominale (CC)

24V

● Protection contre l'inversion de polarité

Oui

Courant d'entrée

sur tension de charge L+ (sans charge), maxi 240mA

sur bus interne 5 V CC, maxi 100mA

Puissance dissipée

Puissance dissipée, typ. 3W

Entrées analogiques

Nombre d'entrées analogiques 8

Tension d'entrée admissible pour entrée de tension

(limite de destruction), maxi

75V; 20 V CC max. en permanence ; 75 V CC pour 1 s max

(rapport cyclique 1:20)

Etendues d'entrée

● Tension

Non

● Courant

Non

6ES7331-7PF11-0AB0 Sous réserve de modifications

Page 1/

Summary of content (4 pages)

PAGE 1
Fiche technique 6ES7331-7PF11-0AB0 SIMATIC S7-300, entrée analogique SM 331, à séparation galvanique, thermocouples 8 entrées analogiques type B, E, J, K, L, N, prise R, S, T TXK/TXK (L) selon GOST 16 bits, 50 ms, 1x 40 pôles Tension d'alimentation Tension de charge L+ ● Valeur nominale (CC) 24 V ● Protection contre l'inversion de polarité Oui Courant d'entrée sur tension de charge L+ (sans charge), maxi 240 mA sur bus interne 5 V CC, maxi 100 mA Puissance dissipée Puissance dissipée, typ.
PAGE 2
● Thermocouple Oui ● Thermomètres à résistance Non ● Résistance Non Etendues d'entrée (valeurs nominales), tensions ● 0 à +10 V Non ●1Và5V Non ● 1 V à 10 V Non ● -1 V à +1 V Non ● -10 V à +10 V Non ● -2,5 V à +2,5 V Non ● -250 mV à +250 mV Non ● -5 V à +5 V Non ● -50 mV à +50 mV Non ● -500 mV à +500 mV Non ● -80 mV à +80 mV Non Etendues d'entrée (valeurs nominales), courants ● 0 à 20 mA Non ● -10 mA à +10 mA Non ● -20 mA à +20 mA Non ● -3,2 mA à +3,2 mA Non ● 4 mA à 20 mA
PAGE 3
● Ni 500 Non ● Pt 100 Non ● Pt 1000 Non ● Pt 200 Non ● Pt 500 Non Etendues d'entrée (valeurs nominales), résistances ● 0 à 150 ohms Non ● 0 à 300 ohms Non ● 0 à 600 ohms Non ● 0 à 6000 ohms Non Thermocouple (TC) Compensation en température — paramétrable Oui — Compensation interne de température Oui — Compensation externe de température avec Pt100 Oui — Compensation externe de température avec boîte de compensation Oui — pour température définissable de soudure froide Oui Linéari
PAGE 4
● Alarme de dépassement de seuil Oui; paramétrable ● Alarme process Oui; paramétrable, voies 0 et 7 Messages de diagnostic ● Informations de diagnostic lisibles Oui Signalisation de diagnostic par LED ● Signalisation groupée de défaut SF (rouge) Oui Séparation galvanique Séparation galvanique entrées analogiques ● entre voies et bus interne Oui Isolation Isolation vérifiée avec 500 V CC Connectique Connecteur frontal requis 40 points Dimensions Largeur 40 mm Hauteur 125 mm Profondeur 120
