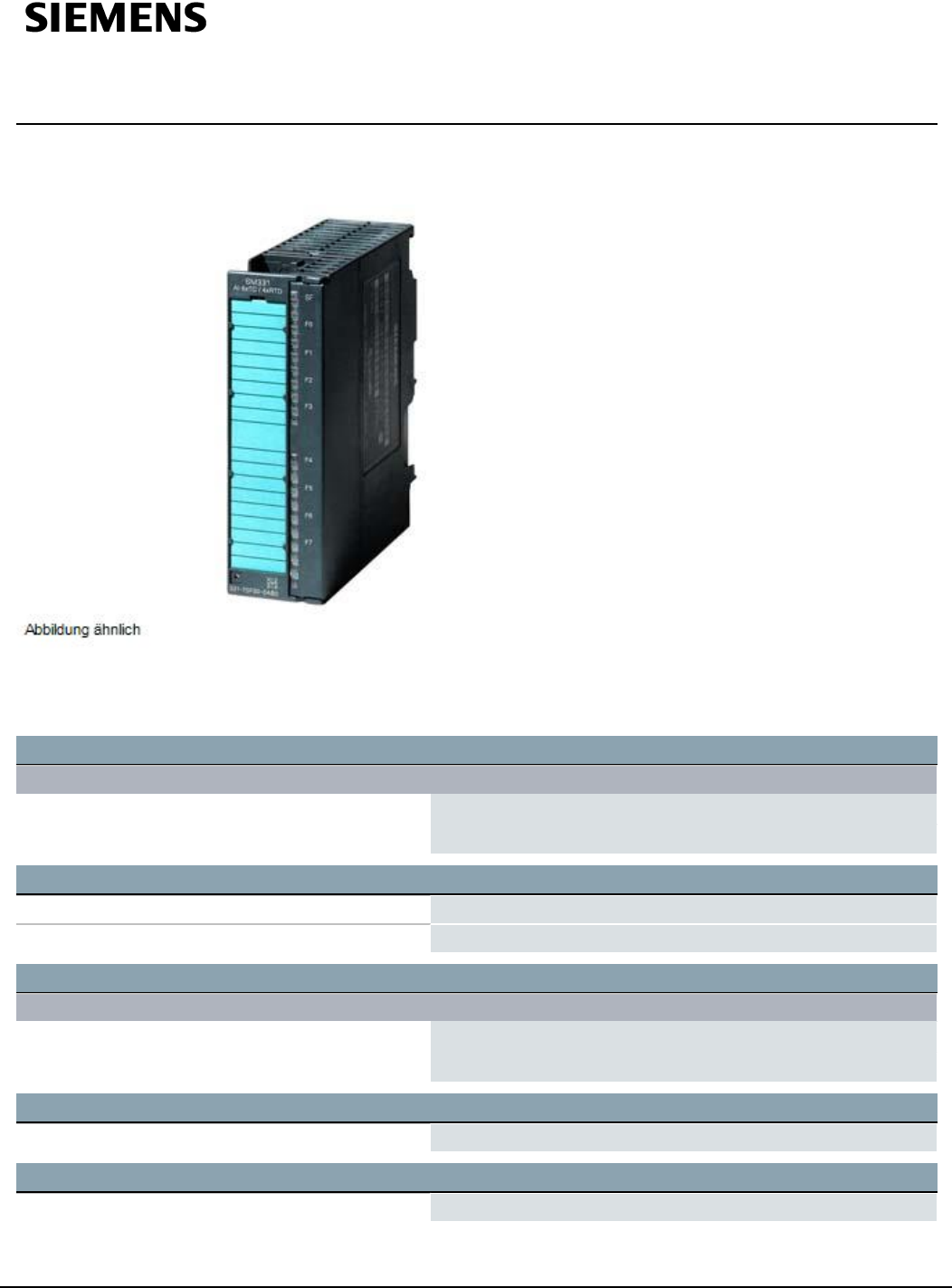

Data Sheet

Datenblatt 6ES7331-7RD00-0AB0

SIMATIC S7, Analogeingabe SM 331, potentialgetrennt, 4 AE; 0/4 -

20mA, 1 x 20-polig, f. Signale aus dem Ex-Bereich, diagnosefähig,

PTB geprüft

Versorgungsspannung

Lastspannung L+

● Nennwert (DC)

24V

● Verpolschutz

Eingangsstrom

aus Lastspannung L+ (ohne Last), max. 250mA

aus Rückwandbus DC 5 V, max. 60mA

Ausgangsspannung

Spannungsversorgung der Messumformer

● Nennwert (DC)

13V; bei 22 mA

● Leerlaufspannung (DC)

25,2V

Verlustleistung

Verlustleistung, typ. 3W

Analogeingaben

Anzahl Analogeingänge 4

6ES7331-7RD00-0AB0 Änderungen vorbehalten

Seite 1/

PAGE 1
Datenblatt 6ES7331-7RD00-0AB0 SIMATIC S7, Analogeingabe SM 331, potentialgetrennt, 4 AE; 0/4 20mA, 1 x 20-polig, f. Signale aus dem Ex-Bereich, diagnosefähig, PTB geprüft Versorgungsspannung Lastspannung L+ ● Nennwert (DC) 24 V ● Verpolschutz Ja Eingangsstrom aus Lastspannung L+ (ohne Last), max. 250 mA aus Rückwandbus DC 5 V, max. 60 mA Ausgangsspannung Spannungsversorgung der Messumformer ● Nennwert (DC) 13 V; bei 22 mA ● Leerlaufspannung (DC) 25,2 V Verlustleistung Verlustleistung, typ.
PAGE 2
zulässiger Eingangsstrom für Stromeingang (Zerstörgrenze), max. 40 mA Eingangsbereiche ● Spannung Nein ● Strom Ja ● Thermoelement Nein ● Widerstandsthermometer Nein ● Widerstand Nein Eingangsbereiche (Nennwerte), Ströme ● 0 bis 20 mA Ja ● Eingangswiderstand (0 bis 20 mA) 50 Ω ● 4 mA bis 20 mA Ja ● Eingangswiderstand (4 mA bis 20 mA) 50 Ω Leitungslänge ● geschirmt, max.
PAGE 3
● Drahtbruch der Signalgeberleitung Ja ● Kurzschluss der Signalgeberleitung Ja Diagnoseanzeige LED ● Sammelfehler SF (rot) Ja ● Kanalfehleranzeige F (rot) Ja Ex(i)-Kennwerte Baugruppe für Ex(i)-Schutz Ja Höchstwerte der Eingangsstromkreise (je Kanal) ● Co (zulässige externe Kapazität), max. 90 nF ● Io (Kurschlussstrom), max. 68,5 mA ● Lo (zulässige externe Induktivität), max. 7,5 mH ● Po (Leistung der Bürde), max. 431 mW ● Ri, max. 50 Ω ● Uo (Ausgangsleerlaufspannung), max.
