Datenblatt 6ES7332-7ND02-0AB0

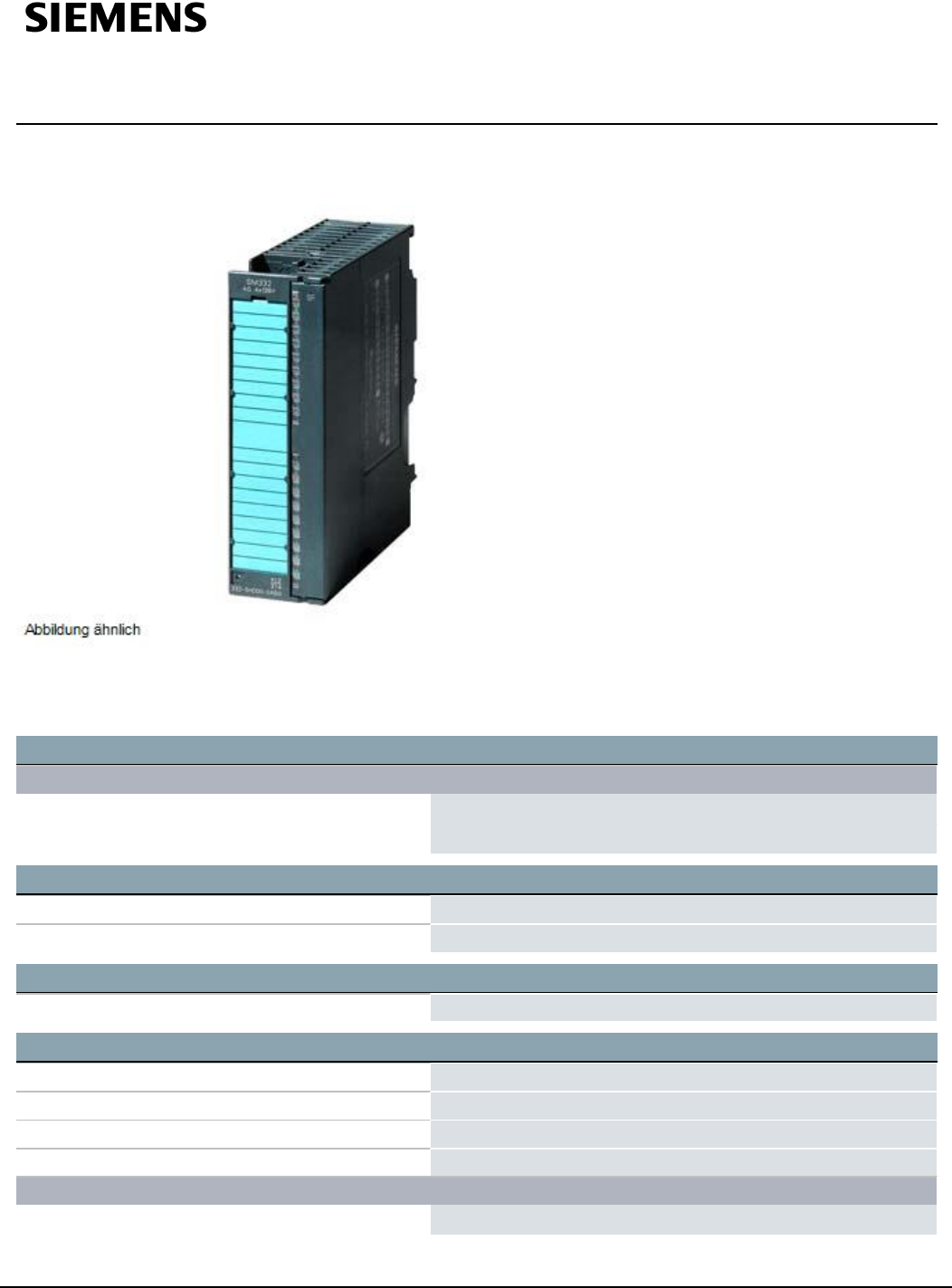

SIMATIC S7-300, Analogausgabe SM 332, kanalweise pot.getr., 4

AA, Auflösung 16 Bit, 0-10V, 1-5V, +/-10V, +/-20mA, 0/4-20mA, 20-

polig, geeignet f. taktsynchr. Betrieb verbesserte Buszykluszeiten für

den taktsynchronen Betrieb

Versorgungsspannung

Lastspannung L+

● Nennwert (DC)

24V

● Verpolschutz

Eingangsstrom

aus Lastspannung L+ (ohne Last), max. 290mA

aus Rückwandbus DC 5 V, max. 120mA

Verlustleistung

Verlustleistung, typ. 3W

Analogausgaben

Anzahl Analogausgänge 4; taktsynchroner Betrieb

Spannungsausgang, Kurzschluss-Schutz Ja

Spannungsausgang, Kurzschlussstrom, max. 40mA

Stromausgang, Leerlaufspannung, max. 18V

Ausgangsbereiche, Spannung

● 0 bis 10 V

6ES7332-7ND02-0AB0 Änderungen vorbehalten

Seite 1/

PAGE 1
Datenblatt 6ES7332-7ND02-0AB0 SIMATIC S7-300, Analogausgabe SM 332, kanalweise pot.getr., 4 AA, Auflösung 16 Bit, 0-10V, 1-5V, +/-10V, +/-20mA, 0/4-20mA, 20polig, geeignet f. taktsynchr. Betrieb verbesserte Buszykluszeiten für den taktsynchronen Betrieb Versorgungsspannung Lastspannung L+ ● Nennwert (DC) 24 V ● Verpolschutz Ja Eingangsstrom aus Lastspannung L+ (ohne Last), max. 290 mA aus Rückwandbus DC 5 V, max. 120 mA Verlustleistung Verlustleistung, typ.
PAGE 2
● 1 V bis 5 V Ja ● -10 V bis +10 V Ja Ausgangsbereiche, Strom ● 0 bis 20 mA Ja ● -20 mA bis +20 mA Ja ● 4 mA bis 20 mA Ja Bürdenwiderstand (im Nennbereich des Ausgangs) ● bei Spannungsausgängen, min. 1 kΩ ● bei Spannungsausgängen, kapazitive Last, max. 1 µF ● bei Stromausgängen, max. 500 Ω ● bei Stromausgängen, induktive Last, max. 1 mH Leitungslänge ● geschirmt, max.
PAGE 3
● zwischen den Kanälen und Rückwandbus Ja Isolation Isolation geprüft mit DC 1500 V Anschlusstechnik erforderlicher Frontstecker 20-polig Maße Breite 40 mm Höhe 125 mm Tiefe 117 mm Gewichte Gewicht, ca. 220 g letzte Änderung: 23.07.2018 6ES7332-7ND02-0AB0 Seite 3/3 24.07.
