Datenblatt 6ES7332-8TF01-0AB0

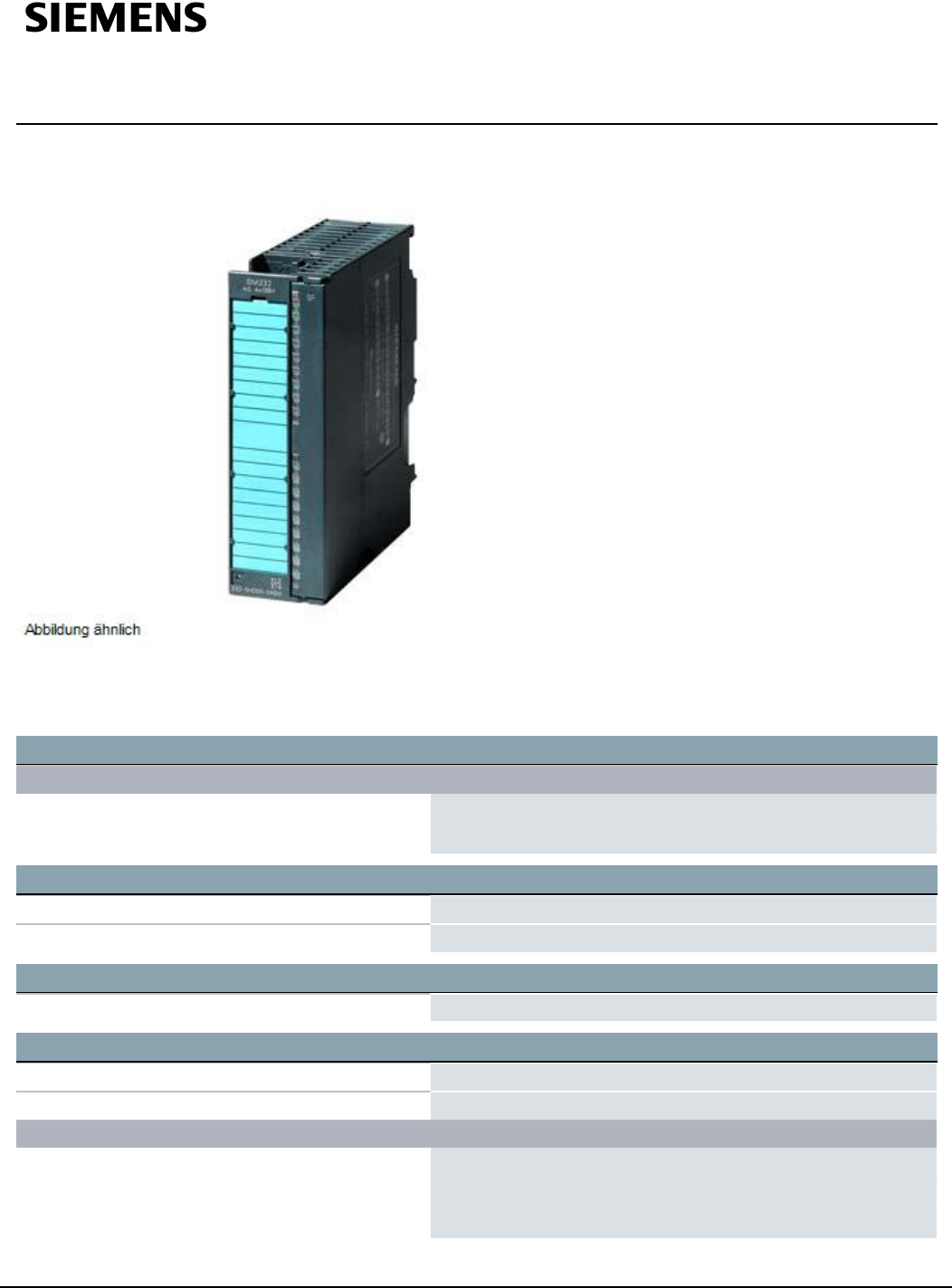

SIMATIC DP, HART Analogausgabe, SM 332, 8AA, 0/4 - 20mA

HART, für ET200M mit IM153-2, IM 153-2, 20-polig Funktionen: FW-

Update, HART Nebenvariablen, Redundanz, lokaler Diagnosepuffer

mit Zeitstempelung,

Versorgungsspannung

Lastspannung L+

● Nennwert (DC)

24V

● Verpolschutz

Eingangsstrom

aus Lastspannung L+ (ohne Last), max. 350mA

aus Rückwandbus DC 5 V, max. 110mA

Verlustleistung

Verlustleistung, typ. 6W

Analogausgaben

Anzahl Analogausgänge 8

Stromausgang, Leerlaufspannung, max. 24V

Ausgangsbereiche, Strom

● 0 bis 20 mA

● -20 mA bis +20 mA

Nein

● 4 mA bis 20 mA

6ES7332-8TF01-0AB0 Änderungen vorbehalten

Seite 1/

PAGE 1
Datenblatt 6ES7332-8TF01-0AB0 SIMATIC DP, HART Analogausgabe, SM 332, 8AA, 0/4 - 20mA HART, für ET200M mit IM153-2, IM 153-2, 20-polig Funktionen: FWUpdate, HART Nebenvariablen, Redundanz, lokaler Diagnosepuffer mit Zeitstempelung, Versorgungsspannung Lastspannung L+ ● Nennwert (DC) 24 V ● Verpolschutz Ja Eingangsstrom aus Lastspannung L+ (ohne Last), max. 350 mA aus Rückwandbus DC 5 V, max. 110 mA Verlustleistung Verlustleistung, typ.
PAGE 2
Anschluss der Aktoren ● für Stromausgang Zweileiter-Anschluss Ja Bürdenwiderstand (im Nennbereich des Ausgangs) ● bei Stromausgängen, max. 750 Ω ● bei Stromausgängen, induktive Last, max. 10 mH Zerstörgrenze gegen von außen angelegte Spannungen und Ströme ● Spannungen an den Ausgängen gegen MANA +60/-0,5 V Leitungslänge ● geschirmt, max.
PAGE 3
● Diagnoseinformation auslesbar Ja Diagnoseanzeige LED ● Sammelfehler SF (rot) Ja Potenzialtrennung Potenzialtrennung Analogausgaben ● zwischen den Kanälen Nein ● zwischen den Kanälen und Rückwandbus Ja ● zwischen den Kanälen und Lastspannung L+ Ja Isolation Isolation geprüft mit DC 500 V Schutzart und Schutzklasse Schutzart IP IP20 Anschlusstechnik erforderlicher Frontstecker 20-polig Maße Breite 40 mm Höhe 125 mm Tiefe 117 mm Gewichte Gewicht, ca. 220 g letzte Änderung: 23.07.
