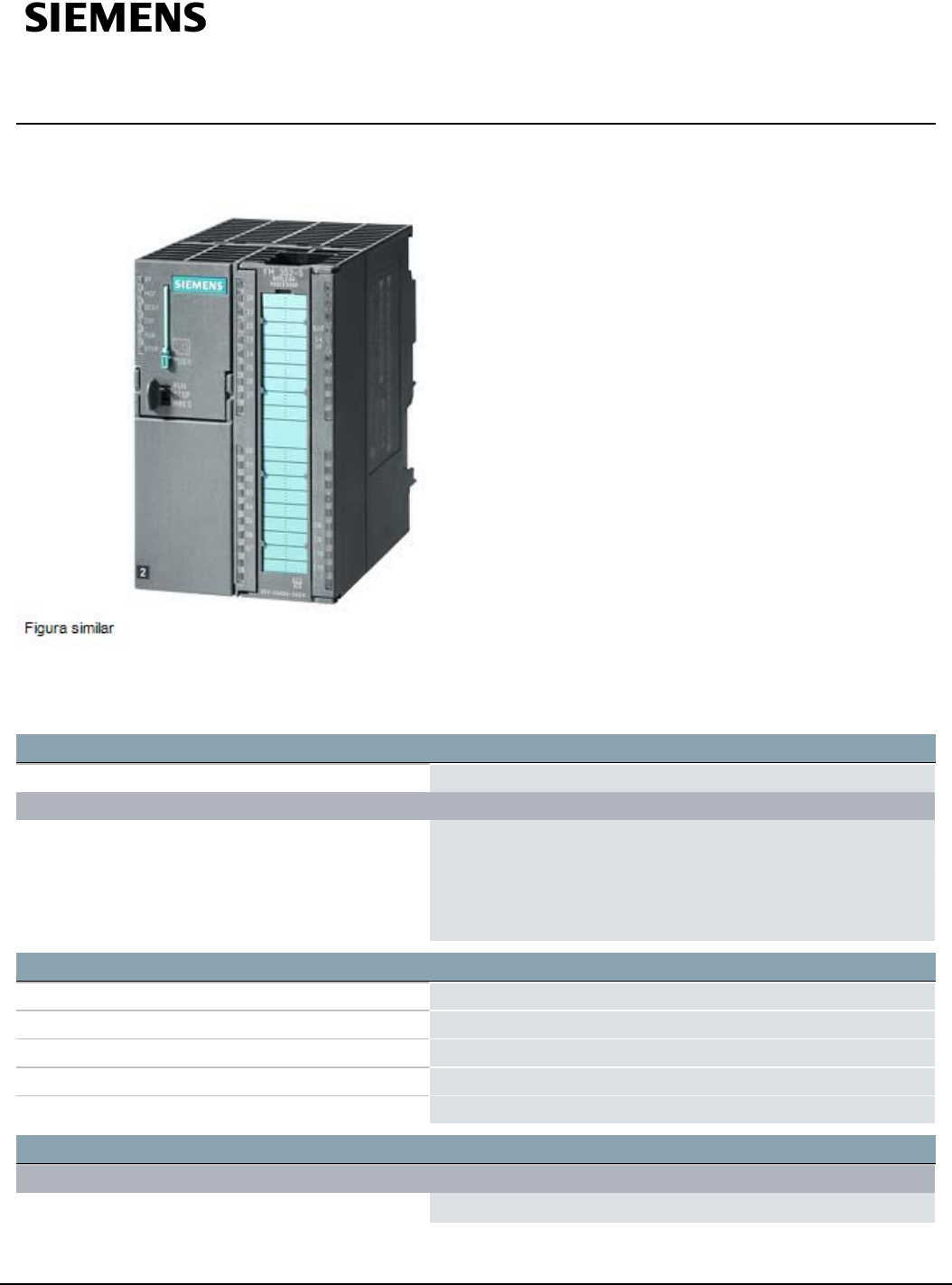

Hoja de datos 6ES7352-5AH01-0AE0

SIMATIC S7-300, FM352-5 con salida NPN, High Speed Boolean

Processor, para operación lógica de alta velocidad, 12 DI, 8 DO, 1

interfaz de encóder para encóder SSI/incremental RS-422

Tensión de alimentación

Valor nominal (DC) 24V

Tensión de carga L+

● Valor nominal (DC)

24V

● Rango admisible, límite inferior (DC)

20,4V

● Rango admisible, límite superior (DC)

28,8V

● Protección contra inversión de polaridad

Sí

Intensidad de entrada

de la tensión de carga 1L+, máx. 150mA; típ. 60 mA

de la tensión de carga 2L+ (sin carga), máx. 200mA; típ. 60 mA, alimentación E/S dig.

de la tensión de carga 3L+ (con sensores), máx. 600mA; típ. 80 mA más la alimentación de los sensores

de la tensión de carga 3L+ (sin carga), máx. 200mA; típ. 80 mA

de bus de fondo 5 V DC, típ. 135mA

Alimentación de sensores

Alimentación de sensores 5 V

● 5 V

Sí

6ES7352-5AH01-0AE0 Sujeto a cambios

Página 1/

Summary of content (6 pages)

PAGE 1
Hoja de datos 6ES7352-5AH01-0AE0 SIMATIC S7-300, FM352-5 con salida NPN, High Speed Boolean Processor, para operación lógica de alta velocidad, 12 DI, 8 DO, 1 interfaz de encóder para encóder SSI/incremental RS-422 Tensión de alimentación Valor nominal (DC) 24 V Tensión de carga L+ ● Valor nominal (DC) 24 V ● Rango admisible, límite inferior (DC) 20,4 V ● Rango admisible, límite superior (DC) 28,8 V ● Protección contra inversión de polaridad Sí Intensidad de entrada de la tensión de carga 1L+, m
PAGE 2
● Protección contra cortocircuito Sí; protección de sobrecarga electrónica; sin protección ante una tensión normal o de contador. ● Intensidad de salida, máx. 250 mA Alimentación de sensores 24 V ● 24 V Sí ● Protección contra cortocircuito Sí; Protección de sobreintensidad y sobretemperatura en caso de sobrecarga; diagnóstico cuando la salida alcanza el límite de temperatura; sin protección ante una tensión normal o de contador ● Intensidad de salida, máx. 400 mA Pérdidas Pérdidas, típ.
PAGE 3
Protección contra cortocircuito ● Umbral de respuesta, típ. Sí; Protección contra sobretensiones, protección térmica 1,7 a 3,5 A Limitación de la sobretensión inductiva de corte a 2M -45 V típ., (-40 V a -55 V); observación: sin protección contra sobretensiones inductivas > 55 mJ Ataque de una entrada digital No Poder de corte de las salidas ● con carga tipo lámpara, máx. 5W Tensión de salida ● Valor nominal (DC) 24 V ● para señal "0", máx. 28,8 V ● para señal "1", máx.
PAGE 4
● Tensión de entrada Señal diferencial 5 V (RS422 fís.) ● Frecuencia de entrada, máx. 500 kHz ● Longitud del cable apantallado, máx. 100 m; 100 m con alimentación de 24 V y 500 kHz; 32 m con alimentación de 5 V y 500 kHz Señales de encóder, incremental (sin invertidas) ● Señales de marcas de pista A, B ● Señal de marca cero N ● Tensión de entrada 24 V ● Frecuencia de entrada, máx. 200 kHz ● Longitud del cable apantallado, máx.
PAGE 5
● Alimentación módulo 5 V DC presente (verde) Sí ● Estado de E/S IOF (rojo) Sí ● Error en Memory Card-MCF (rojo) Sí ● Fallo agrupado SF (rojo) Sí ● Señalizador de estado entrada digital (verde) Sí; E 0 a E 11 ● Señalizador de estado salida digital (verde) Sí; A 0 a A 7 ● Sobrecarga alimentación de sensores 24 V F (rojo) Sí ● Sobrecarga alimentación de sensores 5 V F (rojo) Sí Contadores Rango de contaje, descripción Margen de contaje (contador de 16 bits): -32 768 a 32 767 (específico del u
PAGE 6
Ancho 80 mm Alto 125 mm Profundidad 120 mm Pesos Peso, aprox. 434 g; Peso de los módulos: aprox. 434 g (con conexión 1L & sin conexión E/S o MMC); peso del envío: aprox.
