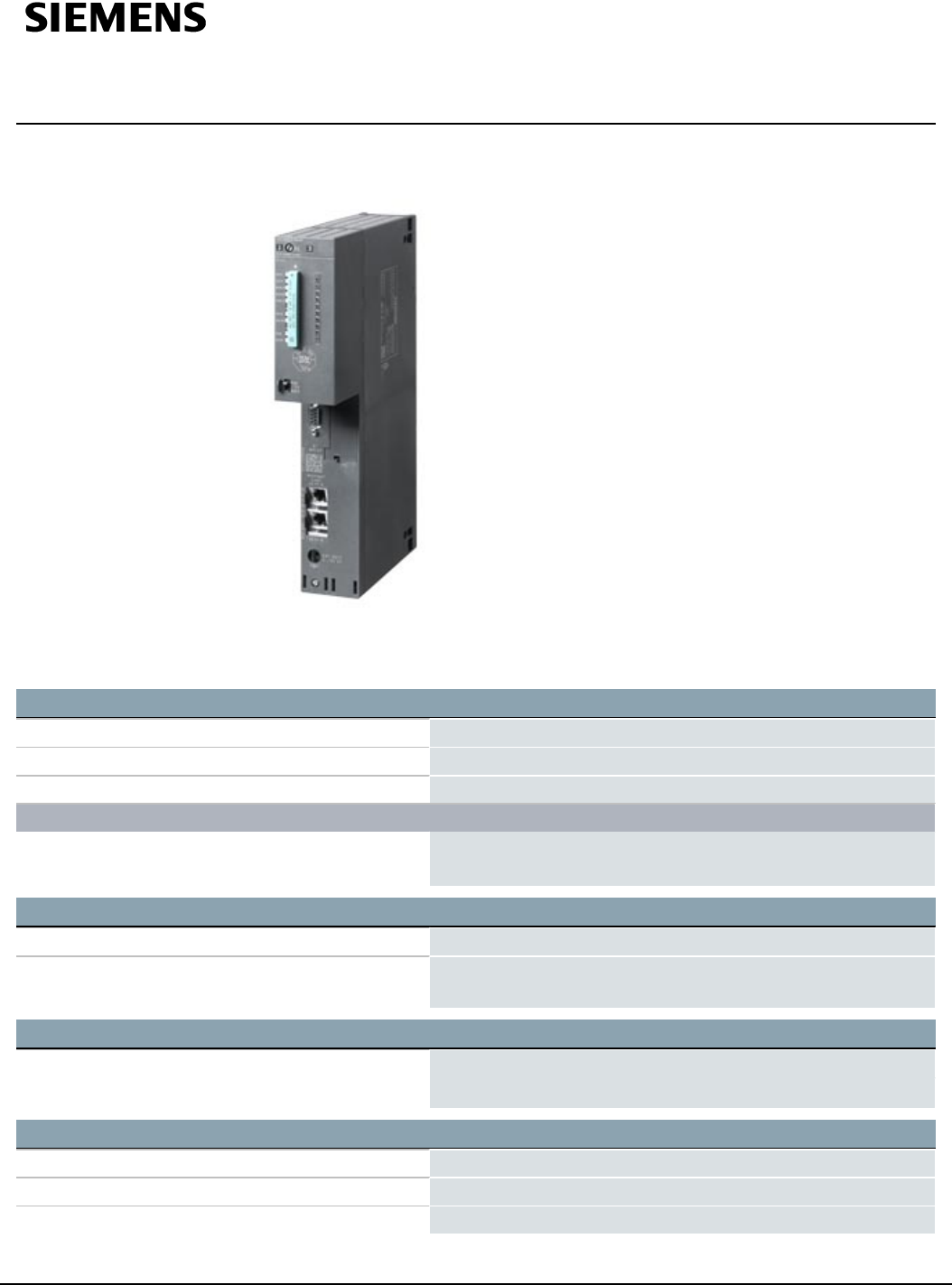

Лист тех. данных 6ES7414-3FM07-0AB0

SIMATIC S7-400, CPU414F-3 PN/DP Central processing unit with:

Work memory 4 MB, (2 MB code, 2 MB data), interfaces 1st interface

MPI/DP 12 Mbit/s, (X1), 2nd interface Ethernet/PROFINET (X5) 3rd

interface IF 964-DP plug-in (IF1)

Общая информация

Обозначение типа продукта CPU 414F-3 PN/DP

Функциональный стандарт HW 01

Версия микропрограммного обеспечения V7.0

Инженерное обеспечение с помощью

● пакета программного обеспечения для

программирования

не ниже версии STEP 7 V5.5 с HSP 262

Конфигурация CiR в режиме RUN

Время синхронизации CiR, базовая нагрузка 100ms

Время синхронизации CiR, время на каждый байт

ввода-вывода

15µs

Напряжение питания

Номинальное значение (пост. ток)

● 24 В пост. тока

Нет; Электропитание через источник питания системы

Входной ток

из шины на задней стойке 5 В пост. тока, тип. 1,3A

из шины на задней стойке 5 В пост. тока, макс. 1,6A

из шины на задней стойке 24 В пост. тока, макс. 300mA; на интерфейс DP 150 мА

6ES7414-3FM07-0AB0 Возможны изменения.

Лист 1/

Summary of content (18 pages)

PAGE 1
Лист тех. данных 6ES7414-3FM07-0AB0 SIMATIC S7-400, CPU414F-3 PN/DP Central processing unit with: Work memory 4 MB, (2 MB code, 2 MB data), interfaces 1st interface MPI/DP 12 Mbit/s, (X1), 2nd interface Ethernet/PROFINET (X5) 3rd interface IF 964-DP plug-in (IF1) Общая информация Обозначение типа продукта CPU 414F-3 PN/DP Функциональный стандарт HW 01 Версия микропрограммного обеспечения V7.
PAGE 2
из разъема 5 В пост. тока, макс. 90 mA; на каждый интерфейс DP Рассеиваемая мощность Нормальная рассеиваемая мощность 6,5 W Макс.
PAGE 3
● Макс. число 6 000; Диапазон числовых значений: от 1 до 16000 ● Макс. размер 64 kbyte Функциональные блоки (FB) ● Макс. число 3 000; Диапазон числовых значений: от 0 до 7999 ● Макс. размер 64 kbyte Функции (FC) ● Макс. число 3 000; Диапазон числовых значений: от 0 до 7999 ● Макс. размер 64 kbyte Организационные блоки (OB) ● Макс. число см. систему команд ● Макс.
PAGE 4
— верхний предел 2 047 — предварительно задано от Z 0 до Z 7 Диапазон счета — нижний предел 0 — верхний предел 999 Счетчик IEC ● есть Да ● Вид Системный функциональный блок ● Число неограниченное число (ограничение устанавливается только посредством ОЗУ) Таймеры S7 ● Число 2 048 Остаточность — настраивается Да — нижний предел 0 — верхний предел 2 047 — предварительно задано без остаточных данных по времени Временной диапазон — нижний предел 10 ms — верхний предел 9 990 s Таймер I
PAGE 5
● Выводы, настраивается 8 kbyte ● Вводы, предварительно задано 256 byte ● Выводы, предварительно задано 256 byte ● Согласованные данные, макс. 244 byte ● Доступ к согласованным данным в образе процесса Да Частичный образ процесса ● Макс.
PAGE 6
● по CP 4; макс. 4 в центральном приборе; нельзя одновременно использовать различные типы CP 443-1 в режиме PROFINET IO Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется) ● Функциональные модули ограничен числом гнезд и числом соединений ● CP, PtP CP 440: ограничен числом гнезд; CP 441: ограничен числом гнезд или числом соединений ● Коммуникационные процессоры PROFIBUS и Ethernet 14; в совокупности макс.
PAGE 7
Интерфейсы Интерфейсы/тип шины 1x MPI/PROFIBUS DP, 1x PROFINET (2 порта), 1x PROFIBUS DP (опционально подсоединяется) Число интерфейсов RS 485 1; комбинированный MPI/PROFIBUS DP Число других интерфейсов 1; PROFIBUS DP с IF 964-DP (опционально вставляется; машин-считываем. идентификатор: 6ES7964-2AA04-0AB0) 1. интерфейс Тип интерфейса встроенный Физические параметры RS 485/PROFIBUS + MPI гальванически развязанный Да Макс. электропитание интерфейса (от 15 до 30 В пост.
PAGE 8
— S7-связь, в качестве сервера Да — Равноудаленность Да — Тактовая синхронизация Да — Синхронизация/замораживание (SYNC/FREEZE) Да — Активация/деактивация подчиненного устройства DP Да — Прямой обмен данными (поперечная связь) Да — DPV1 Да Адресная область — Макс. число входов 2 kbyte — Макс. число выходов 2 kbyte Полезные данные на подчиненное устройство DP — Максимальное количество полезных данных на подчиненное устройство DP 244 byte — Макс. число входов 244 byte — Макс.
PAGE 9
— Вводы 244 byte — Выводы 244 byte 2.
PAGE 10
— Макс. число устройств ввода-вывода с приоритетным запуском 32 — Макс. число подключаемых устройств ввода-вывода 256 — из них IO-устройств с IRT, макс. 64 — из них на линию, макс. 64 — Число устройств ввода-вывода с IRT с опцией "Hohe Flexibilität" (высокая гибкость) 256 — из них на линию, макс. 61 — Макс. число подключаемых устройств ввода-вывода для RT 256 — из них на линию, макс. 256 — Активация/деактивация подчиненного устройств ввода-вывода Да — Макс.
PAGE 11
— S7-связь Да — Тактовая синхронизация Нет — Открытая связь IE Да — IRT Да — Пуск согласно приоритету Да — Shared Device Да — Макс. число контроллеров вводавывода при использовании Shared Device 2 Передающий накопитель — Макс. число входов 1 440 byte; На контроллеры ввода-вывода при использовании совместно используемого устройства — Макс. число выходов 1 440 byte; На контроллеры ввода-вывода при использовании совместно используемого устройства Подмодули — Макс. число 64 — Макс.
PAGE 12
● Макс.
PAGE 13
— Глобальная система передачи данных Нет — Базовая S7-связь Нет — S7-связь Да — S7-связь, в качестве клиента Да — S7-связь, в качестве сервера Да — Прямой обмен данными (поперечная связь) Нет — DPV1 Нет Передающий накопитель — Вводы 244 byte — Выводы 244 byte Протоколы Открытая связь IE ● TCP/IP Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков — Макс. число соединений 62 — Макс.
PAGE 14
Функции связи Связь PG/OP Да ● Число подключаемых OP без обработки сообщений 63 ● Число подключаемых OP с обработкой сообщений 63; при использовании функций Alarm_S/SQ и Alarm_D/DQ Маршрутизация наборов данных Да Глобальная система передачи данных ● поддерживается Да ● Макс. число GD-контуров 8 ● Макс. число GD-пакетов, отправитель 8 ● Макс. число GD-пакетов, получатель 16 ● Макс. размер GD-пакетов 54 byte ● Макс.
PAGE 15
● Число функций ведущего/подчиненного устройства 150 ● Сумма всех подключений ведущего/подчиненного устройства 4 500 ● Макс. размер данных всех входящих подключений ведущего/подчиненного устройства 45 000 byte ● Макс. размер данных всех исходящих подключений ведущего/подчиненного устройства 45 000 byte ● Число аппаратных соединений PROFIBUS 1 000 ● Макс. размер данных аппаратных соединений PROFIBUS 16 000 byte ● Макс.
PAGE 16
— Макс. размер данных на подключение 240 byte; В зависимости от исполнительного устройства Число соединений ● общее 64 ● применяется для PG-связи 63 — резервируется для PG-связи 1 — настраивается для PG-связи, макс. 0 ● применяется для OP-связи 63 — резервируется для OP-связи 1 — настраивается для OP-связи, макс. 0 ● применяется для базовой S7-связи 62 — резервируется для базовой S7-связи 0 — настраивается для S7-связи, макс.
PAGE 17
● при сетке 100 мс, макс. 1 ● при сетке 500 мс, 1000 мс макс. 10 Функции испытания и ввода в эксплуатацию Блок состояния Да; до 16 одновременно Одиночный шаг Да Число контрольных точек 16 Состояние/управление ● Переменные состояние/управления Да; до 16 таблиц переменных ● Переменные входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики ● Макс.
PAGE 18
● Операционный резерв см. систему команд ● Круглые скобки 7 ● Доступ к согласованным данным в образе процесса Да ● Системные функции (SFC) см. систему команд ● Системные функциональные блоки (SFB) см.
