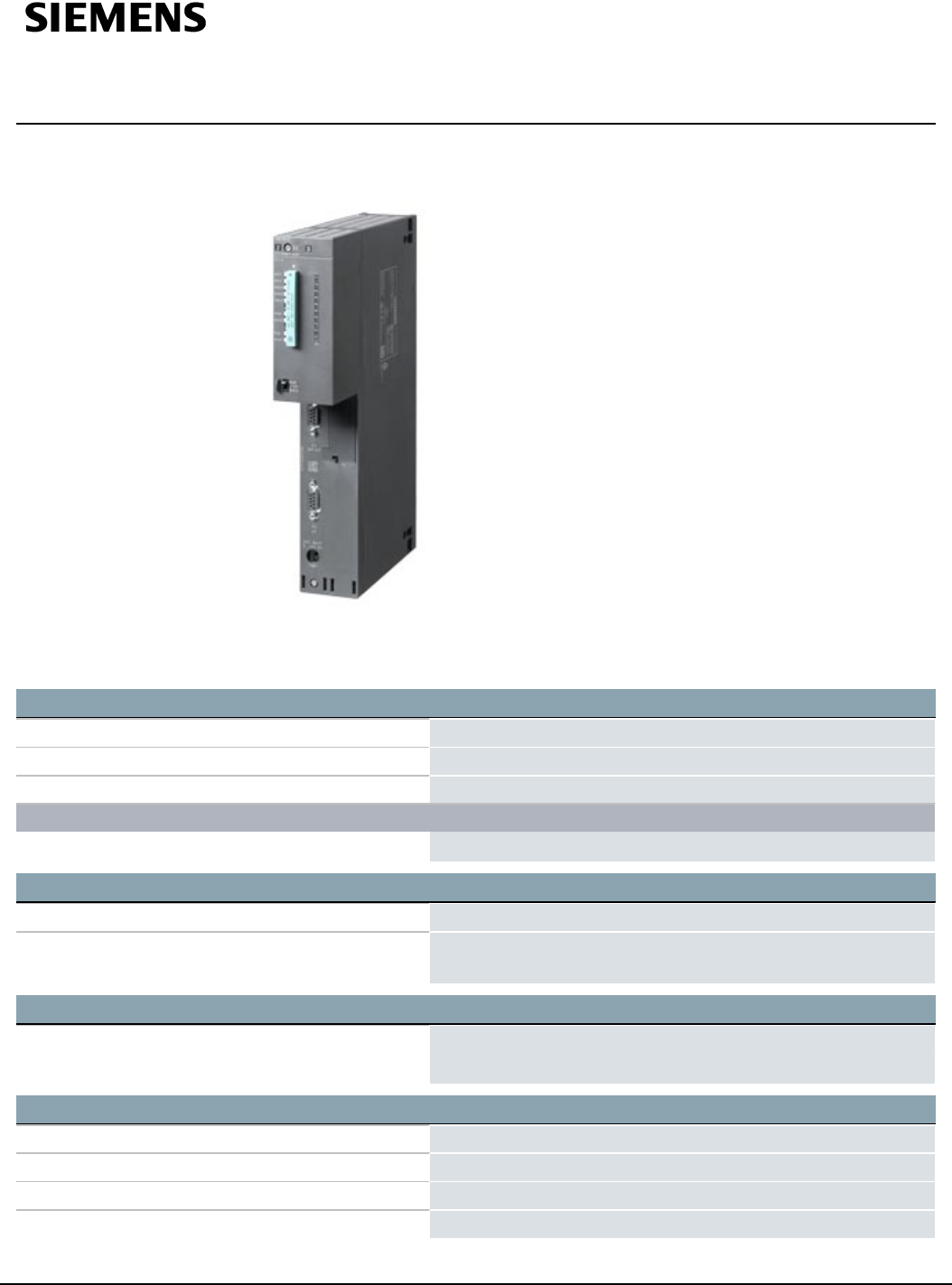

Hoja de datos 6ES7414-3XM07-0AB0 SIMATIC S7-400, CPU 414-3 CPU CON: MEMORIA PRINCIPAL 4 MB, (2 MB CODIGO, 2 MB DATOS), INTERF. 1 MPI/DP 12 MBIT/S, INTERFACE 2: PROFIBUS DP, INT. 3: MODULOS IFM ENCHUFABLES Información general Designación del tipo de producto CPU 414-3 Versión funcional del HW 01 Versión de firmware V7.0 Ingeniería con ● Paquete de programación STEP 7 V5.
Pérdidas Pérdidas, típ. 5,5 W Pérdidas, máx. 6,5 W Memoria Tipo de memoria RAM Memoria de trabajo ● integrada 4 Mbyte ● Integrada (para programa) 2 Mbyte ● Integrada (para datos) 2 Mbyte ● ampliable No Memoria de carga ● ampliable con FEPROM Sí; con Memory Card (FLASH) ● ampliable con FEPROM, máx. 64 Mbyte ● RAM integrada, máx. 512 kbyte ● ampliable con RAM Sí; con Memory Card (RAM) ● ampliable con RAM, máx.
● Número, máx. 3 000; Banda numérica: 0 a 7999 ● Tamaño, máx. 64 kbyte ● Número, máx. Ver Lista de operaciones ● Tamaño, máx.
— predeterminado Ningún temporizador remanente Rango de tiempo — Límite inferior 10 ms — Límite superior 9 990 s Temporizadores IEC ● existente Sí ● Clase SFB ● Cantidad ilimitado (limitado sólo por la memoria de trabajo) Áreas de datos y su remanencia Total de área de datos remanente Memoria de trabajo y de carga total (con pila tampón) Marcas ● Número, máx.
— de las cuales centralizadas 4 096 Configuración del hardware Número de aparatos de ampliación, máx. 21 OPs conectables 63 Modo multicomputador Sí; máx. 4 CPU (con UR1 o UR2) Módulos de interfaz ● Nº de IM (totales) enchufables, máx. 6 ● Nº de IM 460 enchufables, máx. 6 ● Nº de IM 463 enchufables, máx. 4; IM463-2 Nº de maestros DP ● integrada 2 ● vía CP 10; CP 443-5 Extended ● vía IM 467 4 ● Modo mixto, IM + CP, permitido No; IM 467 no se puede utilizar junto con CP 443-5 Ext.
● Granularidad 1h ● remanente Sí Sincronización de la hora ● Soporta Sí ● en MPI, maestro Sí ● en MPI, esclavo Sí ● en DP, maestro Sí ● en DP, esclavo Sí ● en el autómata, maestro Sí ● en el autómata, esclavo Sí ● por Ethernet vía NTP No; Vía CP ● en IF 964 DP Sí Diferencia horaria en el sistema en caso de sincronización vía ● MPI, máx.
Maestro PROFIBUS DP ● Número de conexiones máx. 16; si se utiliza un repetidor de diagnóstico en la línea, se reduce en 1 el número de recursos de conexión de la línea ● Velocidad de transferencia, máx. 12 Mbit/s ● Nº de esclavos DP, máx.
— Comunicación S7 básica No — Comunicación S7 Sí — Comunicación S7, como cliente Sí — Comunicación S7, como servidor Sí — Comunicación directa de datos (esclavoesclavo) No — DPV1 No Memoria de transferencia — Entradas 244 byte — Salidas 244 byte 2. Interfaz Tipo de interfaz integrado Norma física RS485/PROFIBUS con aislamiento galvánico Sí Alimentación en interfaz (15 a 30 V DC), máx.
Datos útiles por esclavo DP — Datos útiles por esclavo DP, máx. 244 byte — Entradas, máx. 244 byte — Salidas, máx. 244 byte — Slots, máx. 244 — por slot, máx. 128 byte Esclavo PROFIBUS DP ● Nº de conexiones 16 ● Archivo GSD http://support.automation.siemens.com/WW/view/es/113652 ● Velocidad de transferencia, máx. 12 Mbit/s ● Área de direcciones, máx. 32 ● Datos útiles por área de direcciones, máx. 32 byte — de ellos, coherentes, máx.
— Comunicación S7, como cliente Sí — Comunicación S7, como servidor Sí — Equidistancia Sí — Modo isócrono Sí — SYNC/FREEZE Sí — Activar/desactivar esclavos DP Sí — Comunicación directa de datos (esclavoesclavo) Sí — DPV0 Sí — DPV1 Sí Área de direcciones — Entradas, máx. 6 kbyte — Salidas, máx. 6 kbyte Datos útiles por esclavo DP — Datos útiles por esclavo DP, máx. 244 byte — Entradas, máx. 244 byte — Salidas, máx. 244 byte — Slots, máx. 244 — por slot, máx.
Protocolos Comunicación IE abierta ● ISO-on-TCP (RFC1006) — Tamaño de datos, máx. a través de CP 443-1 y FB cargables 1452 bytes vía CP 443-1 Adv. Servidores web ● Soporta No Modo isócrono Modo isócrono (aplicación sincronizada hasta el borne) Sí; solo en PROFIBUS Equidistancia Sí Nº de maestros DP isócronos 3 Datos útiles por esclavo isócrono, máx.
● Soporta Sí; vía FC AG_SEND y AG_RECV, como máximo a través de 10 CP443-1 ó 443-5 ● Datos útiles por petición, máx. 8 kbyte ● Datos útiles por petición (de ellos, coherentes), máx. 240 byte ● Nº de órdenes AG-SEND/AG-RECV simultáneas cada CPU, máx. 24/24 Comunicación estándar (FMS) ● Soporta Sí; a través de CP y FB cargables Nº de conexiones ● total 64 ● usable para comunicación PG 63 — reservadas para comunicación PG 1 — configurables para comunicación PG, máx.
Número de avisos ● total, máx. 512 ● en intervalos de 100 ms, máx. 128 ● en intervalos de 500 ms, máx. 256 ● en intervalos de 1000 ms, máx. 512 Nº de valores adicionales ● con intervalos de 100 ms, máx. 1 ● con intervalos de 500, 1000 ms, máx.
● mín. 0 °C ● máx.
Ancho 50 mm Alto 290 mm Profundidad 219 mm Pesos Peso, aprox.
