Data Sheet

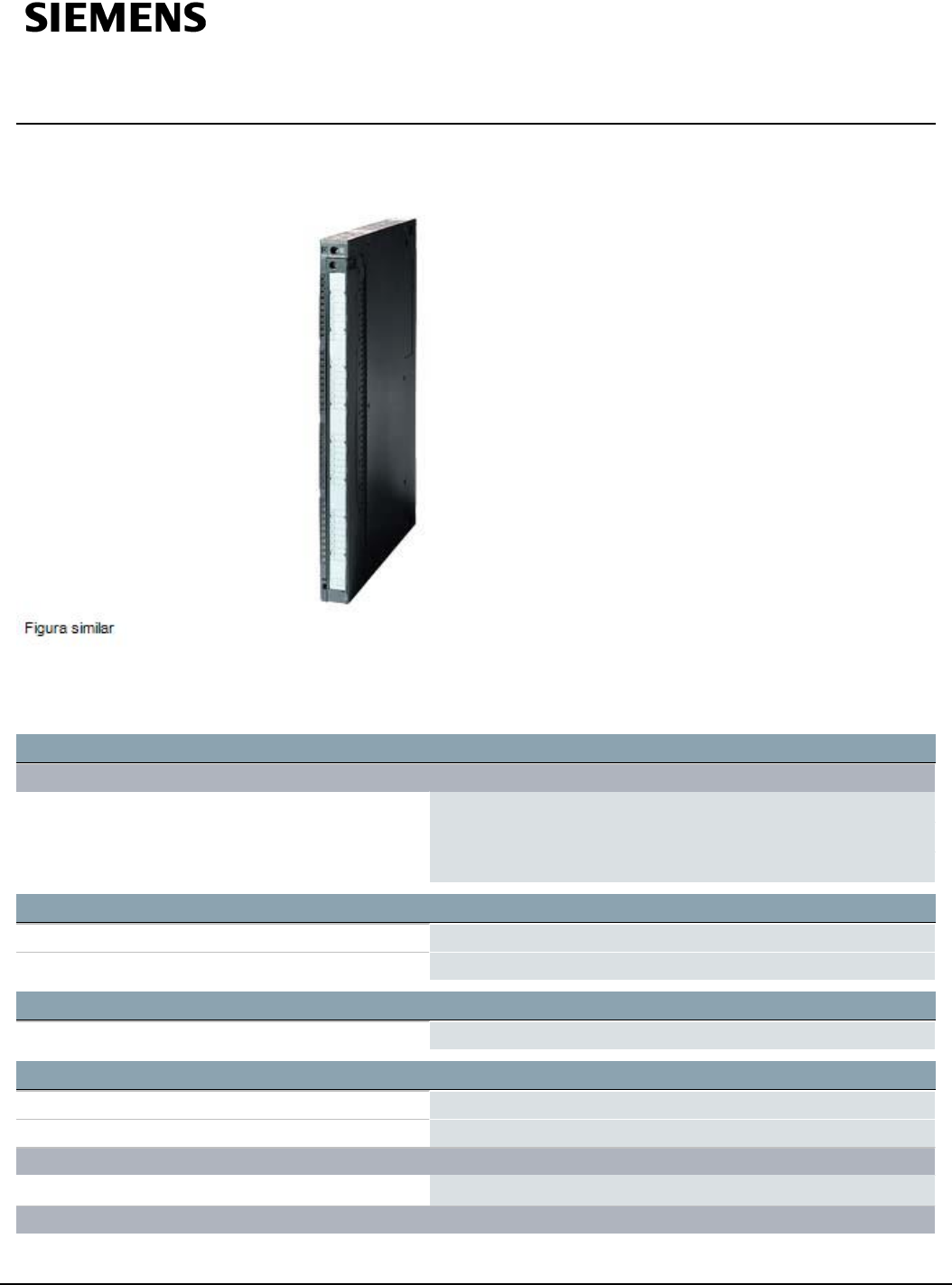

Hoja de datos 6ES7422-1BH11-0AA0

SIMATIC S7-400, MODULO S DIG. SM 422, AISLAM. GALVAN. 16

SD; 24V DC, 2A

Tensión de alimentación

Tensión de carga L+

● Valor nominal (DC)

24V

● Rango admisible, límite inferior (DC)

20,4V

● Rango admisible, límite superior (DC)

28,8V

Intensidad de entrada

de la tensión de carga L+ (sin carga), máx. 30mA

de bus de fondo 5 V DC, máx. 160mA

Pérdidas

Pérdidas, típ. 5W

Salidas digitales

Número de salidas 16

Limitación de la sobretensión inductiva de corte a -30 V

Poder de corte de las salidas

● con carga tipo lámpara, máx.

10W

Tensión de salida

6ES7422-1BH11-0AA0 Sujeto a cambios

Página 1/

PAGE 1
Hoja de datos 6ES7422-1BH11-0AA0 SIMATIC S7-400, MODULO S DIG. SM 422, AISLAM. GALVAN. 16 SD; 24V DC, 2A Tensión de alimentación Tensión de carga L+ ● Valor nominal (DC) 24 V ● Rango admisible, límite inferior (DC) 20,4 V ● Rango admisible, límite superior (DC) 28,8 V Intensidad de entrada de la tensión de carga L+ (sin carga), máx. 30 mA de bus de fondo 5 V DC, máx. 160 mA Pérdidas Pérdidas, típ.
PAGE 2
● para señal "1", mín. L+ (-0,5 V) Intensidad de salida ● para señal "1" valor nominal 2A ● para señal "1" rango admisible, mín. 5 mA ● para señal "1" rango admisible, máx. 2,4 A ● para señal "0" intensidad residual, máx. 0,5 mA Frecuencia de conmutación ● con carga resistiva, máx. 100 Hz ● con carga inductiva, máx. 0,1 Hz Corriente total de salidas (por grupo) Todas las posiciones de montaje — hasta 60 °C, máx. 2 A; cada 2 salidas adyacentes Longitud del cable ● apantallado, máx.
