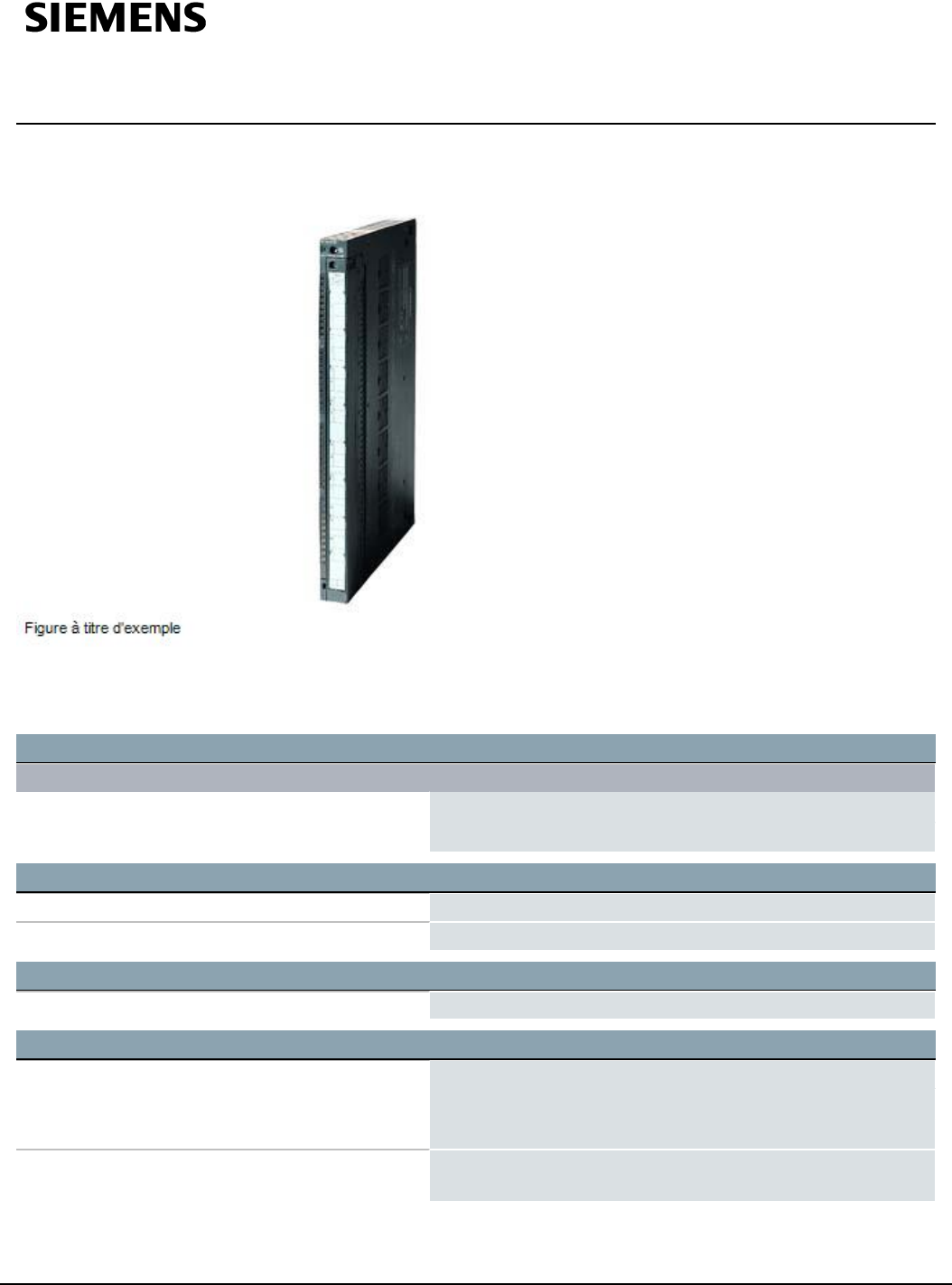

Fiche technique 6ES7431-1KF10-0AB0

SIMATIC S7-400, entrée analogique SM 431, à séparation

galvanique 8 entrées analogiques ; résol. 14 bits,

U/I/résistance/thermoc./Pt100

Tension d'alimentation

Tension de charge L+

● Valeur nominale (CC)

24V; uniquement requis pour l'alimentation de transmetteurs 2 fils

● Protection contre l'inversion de polarité

Oui

Courant d'entrée

sur tension de charge L+ (sans charge), maxi 200mA; pour 8 transmetteurs 2 fils connectés, à pleine échelle

sur bus interne 5 V CC, maxi 600mA

Puissance dissipée

Puissance dissipée, typ. 3,5W

Entrées analogiques

Nombre d'entrées analogiques 8

● pour mesure de tension/courant

● pour mesure de résistance

Tension d'entrée admissible pour entrée de tension

(limite de destruction), maxi

18V; 18 V en permanence, 75 V pendant 1 ms max. (rapport

cyclique 1:20)

6ES7431-1KF10-0AB0 Sous réserve de modifications

Page 1/

Summary of content (5 pages)

PAGE 1
Fiche technique 6ES7431-1KF10-0AB0 SIMATIC S7-400, entrée analogique SM 431, à séparation galvanique 8 entrées analogiques ; résol. 14 bits, U/I/résistance/thermoc.
PAGE 2
Courant d'entrée admissible pour entrée de courant (limite de destruction), maxi 40 mA; en permanence Etendues d'entrée ● Tension Oui ● Courant Oui ● Thermocouple Oui ● Thermomètres à résistance Oui ● Résistance Oui Etendues d'entrée (valeurs nominales), tensions ●1Và5V Oui ● Résistance d'entrée (1 V à 5 V) 1 MΩ ● -1 V à +1 V Oui ● Résistance d'entrée (-1 V à +1 V) 1 MΩ ● -10 V à +10 V Oui ● Résistance d'entrée (-10 V à +10 V) 1 MΩ ● -2,5 V à +2,5 V Oui ● Résistance d'entrée (-2,5
PAGE 3
● Type N Oui ● Résistance d'entrée (type N) 1 MΩ ● Type R Oui ● Résistance d'entrée (type R) 1 MΩ ● Type S Oui ● Résistance d'entrée (type S) 1 MΩ ● Type T Oui ● Résistance d'entrée (type T) 1 MΩ ● Type U Oui ● Résistance d'entrée (type U) 1 MΩ Etendues d'entrée (valeurs nominales), thermomètres à résistance ● Ni 100 Oui ● Résistance d'entrée (Ni 100) 1 MΩ ● Ni 1000 Oui ● Résistance d'entrée (Ni 1000) 1 MΩ ● Pt 100 Oui ● Résistance d'entrée (Pt 100) 1 MΩ ● Pt 1000 Oui ● Pt
PAGE 4
— Valeur de référence dynamique de température Oui Linéarisation de caractéristiques ● paramétrable Oui — pour thermocouples Type B, E, J, K, L, N, R, S, T, U — pour thermomètres à résistance Pt100, Pt200, Pt500, Pt1000, Ni100, Ni1000 Longueur de câble ● blindé, maxi 200 m; 50 m pour thermocouples et étendues d'entrée ≤ 80 mV Formation des valeurs analogiques pour les entrées Temps d'intégration et de conversion/résolution par voie ● Résolution avec domaine de dépassement (bits avec signe), maxi
PAGE 5
● Thermomètre à résistance, rapporté à l'étendue d'entrée, (+/-) 0,5 % Limite d'erreur de base (limite d'erreur pratique à 25°C) ● Tension, rapportée à l'étendue d'entrée, (+/-) 0,15 %; ±0,15 % (±250 mV, ±500 mV, ±1 V, ±2,5 V, ±5 V, 1 à 5 V, ±10 V) ; ±0,17 % (±80 mV) ● Courant, rapporté à l'étendue d'entrée, (+/-) 0,15 %; ±20 mA, 0 à 20 mA, 4 à 20 mA ● Résistance, rapportée à l'étendue d'entrée, (+/) 0,15 %; ±0,15 % sous 0 à 48 ohms (mesure 4 fils), 0 à 150 ohms (mesure 4 fils), 0 à 300 ohms (mesure
