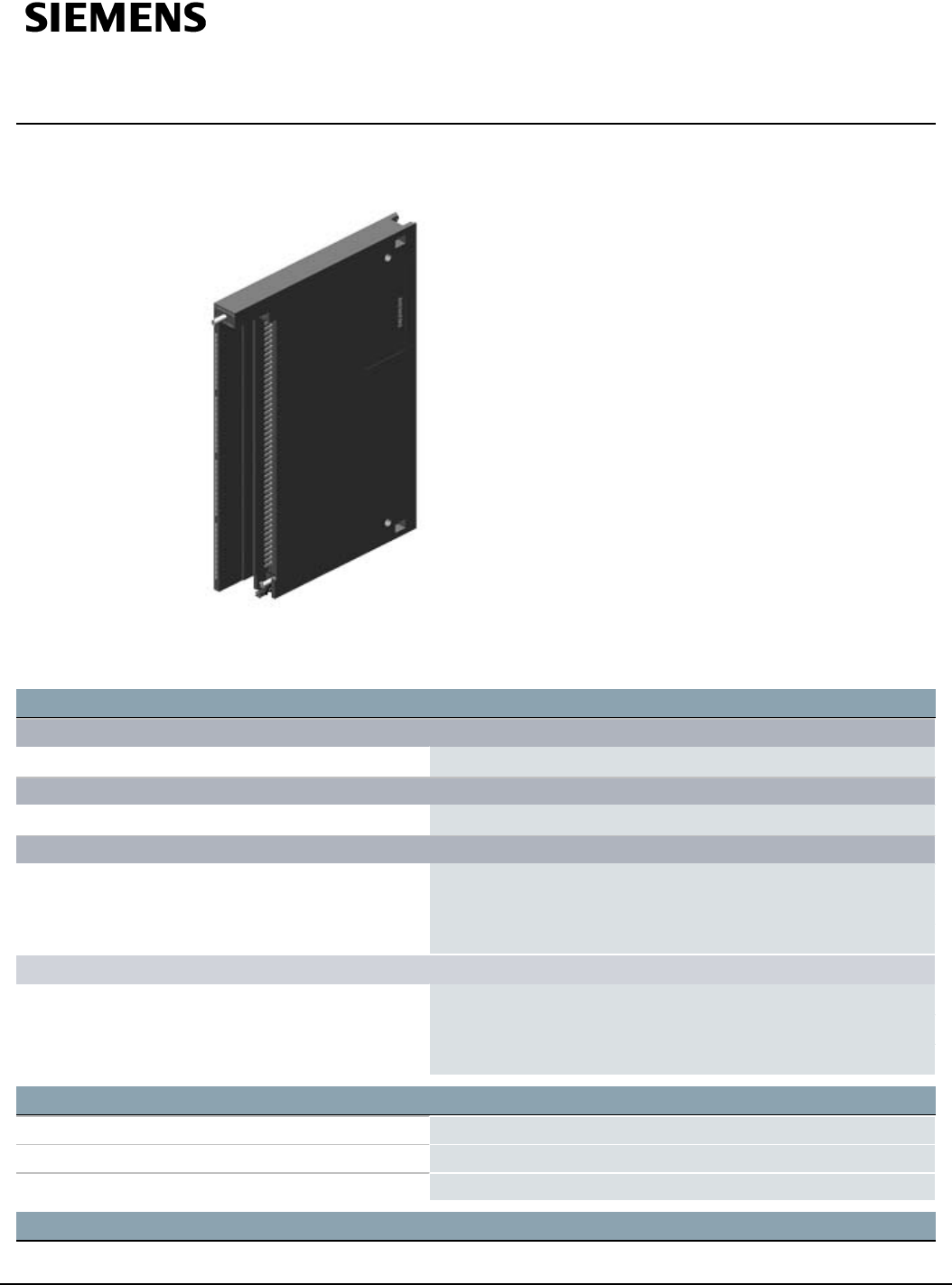

数据页 6ES7450-1AP01-0AE0

SIMATIC S7-400，功能模块 FM 450-1 用于计数功能含 2 个通道包

括项目组态包在 CD 上

电源电压

负载电压 1L+

● 反极性保护

是

负载电压 2L+

● 反极性保护

是

辅助电压 1L+，负载电压 2L+

● 额定值 (DC)

24V

● 允许范围，下限 (DC)

20.4V; 动态 18.5 V

● 允许范围，上限 (DC)

28.8V; 动态 30.2 V

非周期性跳过

— 持续时间

500ms

— 恢复时间

50s

— 数值

35V

输入电流

来自负载电压 1L+（空载），最大值 50mA

来自负载电压 2L+（空载），最大值 60µA

来自背板总线 DC 5 V，最大值 300mA

传感器供电

6ES7450-1AP01-0AE0 保留变更权利

起始页 1/

Summary of content (4 pages)

PAGE 1
数据页 6ES7450-1AP01-0AE0 SIMATIC S7-400，功能模块 FM 450-1 用于计数功能含 2 个通道包括项目组态包在 CD 上电源电压负载电压 1L+ ● 反极性保护是负载电压 2L+ ● 反极性保护是辅助电压 1L+，负载电压 2L+ ● 额定值 (DC) 24 V ● 允许范围，下限 (DC) 20.4 V; 动态 18.5 V ● 允许范围，上限 (DC) 28.8 V; 动态 30.
PAGE 2
5 V 传感器供电 ●5V 是; 5.2 V ±2 % ● 短路保护是 ● 输出电流，最大值 300 mA 24 V 传感器供电 ● 24 V 是; 1L+ (-3 V) ● 短路保护是 ● 输出电流，最大值 300 mA 功率损失功率损失，典型值 6W 数字输入数字输入端数量 6 功能 1 个用于门开启，1 个用于门关闭，1 个用于计数器记录输入电压 ● 对于信号“0” -28.8 ... +5V ● 对于信号“1” +11 至 +28.8V 输入电流 ● 对于信号“1”，典型值 9 mA 输入延迟（输入电压为额定值时） ● 输入功率（当延迟时间为 0.1 ms 时），最大值 200 kHz 对于标准输入端 — 可参数化是 — 从“0”到“1”时，最大值 2.5 µs; ≥ 2.
PAGE 3
● 24 V 启动器是 ● 24 V 方向传感器是; 1 个脉冲序列，1 个方向电平报警/诊断/状态信息状态显示是; CR、DIR、输入和输出状态的 14 个绿色 LED 诊断功能是报警 ● 诊断报警是; 可参数化 ● 过程报警是; 可参数化诊断信息 ● 诊断信息可读是诊断显示 LED ● 说明 2 个红色 LED，用于内部和外部故障 ● 内部故障 INTF（红色）是 ● 外部故障 EXTF（红色）是 ● 数字输入状态显示（绿色）是 ● 数字输出状态显示（绿色）是计数器计数器输入端数量 2; 32 位或 ±31 位计数器输入 5 V ● 类型 RS 422 ● 终端电阻 220 Ω ● 差动输入电压最小值 0.5 V ● 计数频率，最大值 500 kHz 计数器输入 24 V ● 信号“0”的输入电压 -30 至 +5V ● 信号“1”的输入电压 +11 至 +30V ● 信号“1”的输入电流，典型值 9 mA ● 计数频率，最大值 200 kHz ● 最小脉冲宽度 ≥ 2.
