Foglio dati 6ES7450-1AP01-0AE0

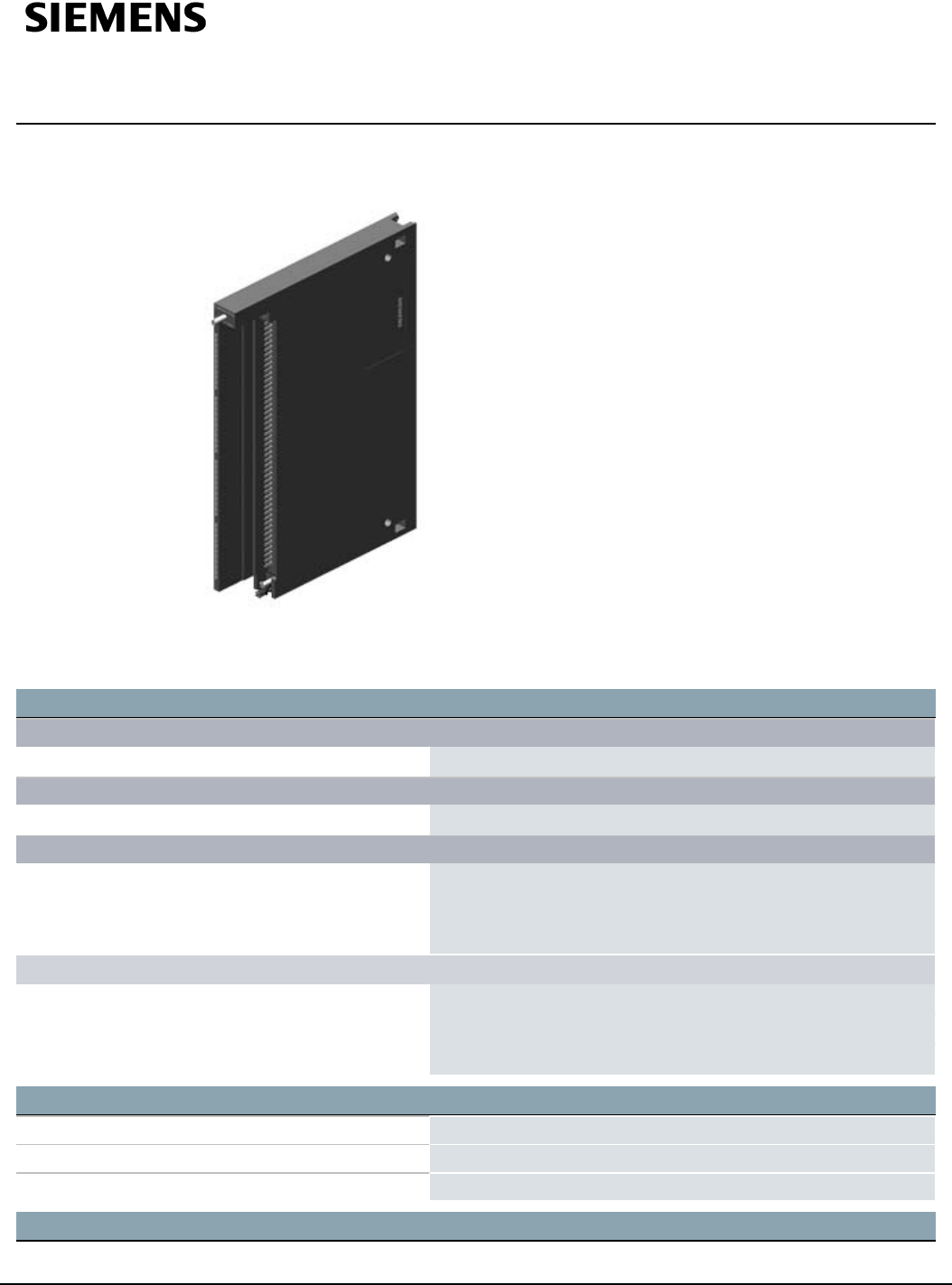

SIMATIC S7-400, modulo funzionale FM 450-1 per funzioni di

conteggio con 2 canali incl. pacchetto di progettazione su CD

Tensione di alimentazione

Tensione di carico 1L+

● Protezione da inversione polarità

Sì

Tensione di carico 2L+

● Protezione da inversione polarità

Sì

Tensione ausiliaria 1L+, tensione di carico 2L+

● Valore nominale (DC)

24V

● Campo consentito, limite inferiore (DC)

20,4V; dinamica 18,5 V

● Campo consentito, limite superiore (DC)

28,8V; dinamica 30,2 V

Salto non periodico

— Durata

500ms

— Tempo di recupero

50s

— Valore

35V

Corrente d'ingresso

dalla tensione di carico 1L+ (senza carico), max. 50mA

dalla tensione di carico 2L+ (senza carico), max. 60µA

dal bus backplane DC 5 V, max. 300mA

Alimentazione del trasduttore

6ES7450-1AP01-0AE0 Con riserva di modifiche

Pagina 1/

Summary of content (4 pages)

PAGE 1
Foglio dati 6ES7450-1AP01-0AE0 SIMATIC S7-400, modulo funzionale FM 450-1 per funzioni di conteggio con 2 canali incl.
PAGE 2
Alimentazione dei trasduttori a 5 V ●5V Sì; 5,2 V ±2 % ● Protezione da cortocircuito Sì ● Corrente d'uscita, max. 300 mA Alimentazione dei trasduttori a 24 V ● 24 V Sì; 1L+ (-3 V) ● Protezione da cortocircuito Sì ● Corrente d'uscita, max. 300 mA Potenza dissipata Potenza dissipata, tip. 6W Ingressi digitali Numero di ingressi 6 Funzioni 1 per start di porta, 1 per stop di porta, 1 per impostazione del contatore Tensione d'ingresso ● per segnale "0" -28,8 ... +5 V ● per segnale "1" +11 .
PAGE 3
Trasduttori collegabili ● Trasduttore incrementale (simmetrico) Sì; con 2 treni di impulsi sfasati di 90° ● Trasduttore incrementale (asimmetrico) Sì ● Initiator 24 V Sì ● Trasduttori direzionali a 24 V Sì; 1 treno di impulsi, 1 senso di rotazione Allarmi/diagnostica/informazioni di stato Visualizzazione di stato Sì; 14 LED verdi per stato di CR, DIR, ingressi e uscite Funzione di diagnostica Sì Allarmi ● Allarme diagnostico Sì; parametrizzabile ● Allarme di processo Sì; parametrizzabile Seg
PAGE 4
Separazione di potenziale dei contatori ● tra i canali e il bus backplane Sì; optoisolatore Differenza di potenziale consentita tra i diversi circuiti DC 75 V / AC 60 V Isolamento Isolamento testato con 500 V Tecnica di collegamento Connettore frontale necessario 1x a 48 poli Dimensioni Larghezza 25 mm Altezza 290 mm Profondità 210 mm Pesi Peso, ca.
