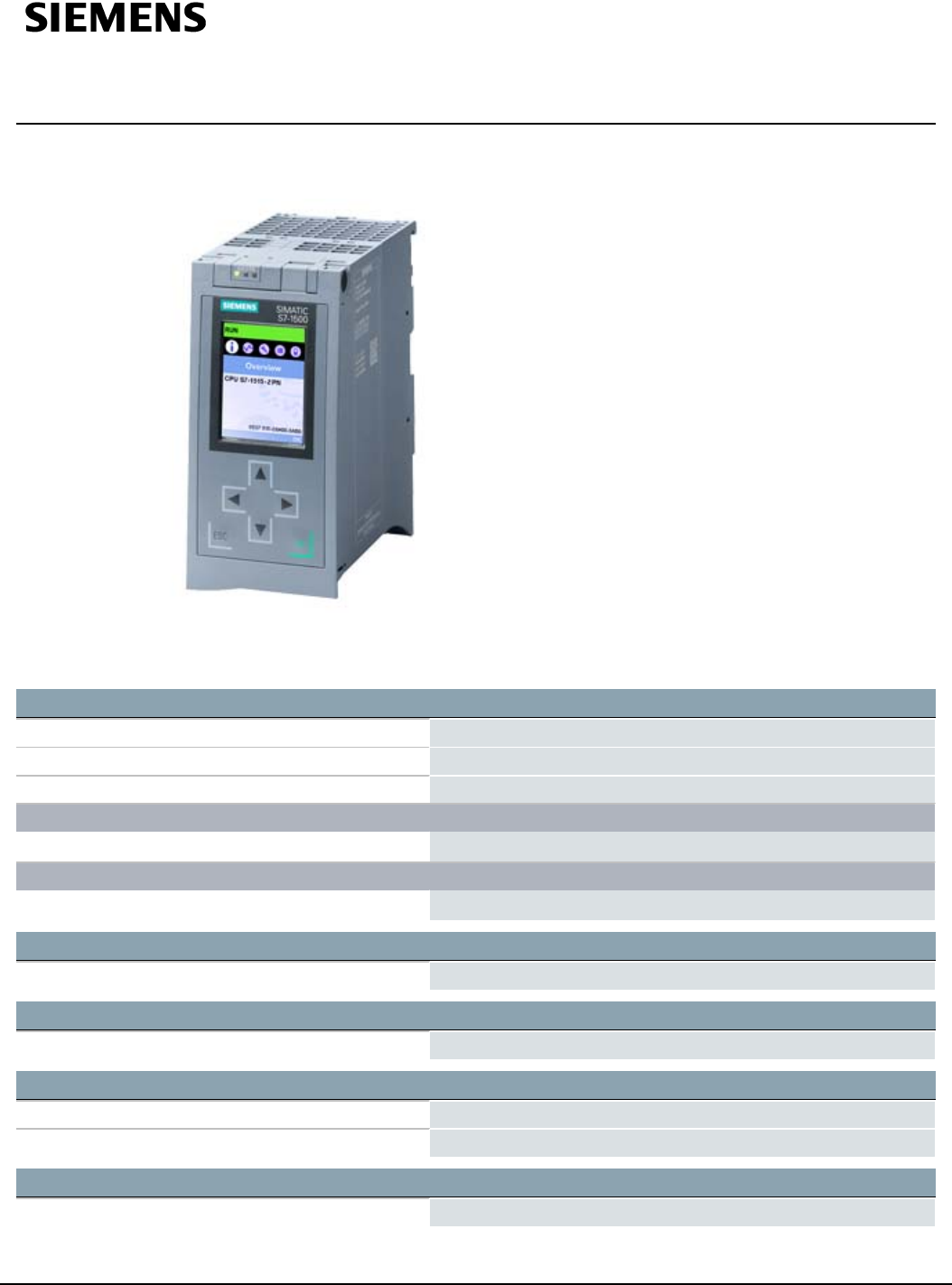

数据页 6ES7515-2AM01-0AB0

SIMATIC S7-1500， CPU 1515-2 PN，中央处理器，带内存 500

KB，用于程序和 3MByte 用于数据，第 1 个接口：PROFINET IRT

带双端口交换机，第 2 接口：PROFINET RT， 30 NS Bit-

Performance，需要 SIMATIC 存储卡

一般信息

产品类型标志 CPU 1515-2 PN

硬件功能状态 FS03

固件版本 V2.6

产品功能

● I&M 数据

是; I&M0 至 I&M3

附带程序包的

● STEP 7 TIA 端口，可组态 / 已集成，自版本

V15.1 (FW V2.6) / V13 SP1 升级版 4 以上 (FW V1.8)

配置控制

通过数据组是

显示

屏幕对角线 [cm] 6.1cm

操作元件

按键数量 6

运行模式开关 1

电源电压

电源的电压类型 24 V DC

6ES7515-2AM01-0AB0 保留变更权利

起始页 1/

Summary of content (12 pages)

PAGE 1
数据页 6ES7515-2AM01-0AB0 SIMATIC S7-1500， CPU 1515-2 PN，中央处理器，带内存 500 KB，用于程序和 3MByte 用于数据，第 1 个接口：PROFINET IRT 带双端口交换机，第 2 接口：PROFINET RT， 30 NS BitPerformance，需要 SIMATIC 存储卡一般信息产品类型标志 CPU 1515-2 PN 硬件功能状态 FS03 固件版本 V2.6 产品功能 ● I&M 数据是; I&M0 至 I&M3 附带程序包的 ● STEP 7 TIA 端口，可组态 / 已集成，自版本 V15.1 (FW V2.6) / V13 SP1 升级版 4 以上 (FW V1.8) 配置控制通过数据组是显示屏幕对角线 [cm] 6.
PAGE 2
允许范围，下限 (DC) 19.2 V 允许范围，上限 (DC) 28.8 V 反极性保护是电源和电压断路跨接 ● 停电/断电跨接时间 5 ms ● 重复率，最小值 1/s 输入电流耗用电流（额定值） 0.8 A 接通电流，最大值 2.4 A; 额定值 I²t 0.02 A²·s 功率背板总线上的馈电功率 12 W 来自背板总线的功耗（达到均衡） 6.2 W 功率损失功率损失，典型值 6.
PAGE 3
● 编号范围 0 ...
PAGE 4
● 数量，最大值 16 kbyte ● 定时标记数量 8; 8 个时钟存储器二进制位 bit 合而为一个时钟存储器字节 byte 数据组件 ● 可调整剩磁是 ● 预设剩磁否本地数据 ● 每个优先等级，最大值 64 kbyte; 每个块最大 16 KB 地址范围 IO 模块数量 8 192; 模块 / 子模块的最大数量外设地址范围 ● 输入端 32 kbyte; 所有输入端位于过程映像内 ● 输出端 32 kbyte; 所有输出端位于过程映像内每个集成的 IO 子系统 — 输入端（容量） 8 kbyte — 输出端（容量） 8 kbyte 每个 CM / CP — 输入端（容量） 8 kbyte — 输出端（容量） 8 kbyte 分量过程映像 ● 分量过程映像数量，最大值 32 硬件扩展分布式 IO 系统数量 64; 分布式 IO 系统即分布式外围设备通过 PROFINET 或 PROFIBUS 通信模块连接在一起形成的系统，或外围设备通过 ASi 主控模块或链接（如：IE/PB 链接）连接在一起所形成的系统 DP 主站数量 ● 关于 CM
PAGE 5
运行时间计数器 ● 数量 16 时间同步 ● 提供支持是 ● 在 AS 中，主站是 ● 在 AS 中，从站是 ● 在以太网上通过 NTP 是接口 PROFINET 接口数量 2 1. 接口物理接口 ● 端口数量 2 ● 集成开关是 ● RJ 45（以太网）是; X1 协议 ● IP 协议是; IPv4 ● PROFINET IO 控制器是 ● PROFINET IO 设备是 ● SIMATIC 通讯是 ● 开放式 IE 通讯是 ● 网络服务器是 ● 气液冗余是; MRP 自动管理器符合 2.
PAGE 6
— 每台工具的 IO 设备数量，最大值 8 — 更新时间更新时间最小值取决于设置的 PROFINET IO 通讯部件，取决于 IO 装置数量和组态的有效数据数量更新时间，IRT 时 — 发射脉冲为 250 µs 时 250 µs 至 4 ms；说明：同步模式的 IRT 对时钟同步组织块的最小更新时间 500 µs 至关重要。 — 发射脉冲为 500 µs 时 500 µs 至 8 ms — 发射脉冲为 1 ms 时 1 ms 至 16 ms — 发射脉冲为 2 ms 时 2 ms 至 32 ms — 发射脉冲为 4 ms 时 4 ms 至 64 ms — 在具备同步实时功能 (IRT) 和“奇数”发送脉冲已参数化情况下更新时间 = 设置的“奇数”发射脉冲（125 µs 的任意倍数：375 µs、 625 µs ...
PAGE 7
● 开放式 IE 通讯是 ● 网络服务器是 ● 气液冗余否 PROFINET IO 控制器服务 — PG/OP 通讯是 — S7 路由是 — 等时模式否 — 开放式 IE 通讯是 — IRT 否 — MRP 否 — MRPD 否 — PROFIenergy 是 — 按优先级启动否 — 可连接的 IO 设备数量，最大值 32; 通过AS-i、PROFIBUS 或 PROFINET 总共最多可连接 1000 个分布式外围设备 — 用于 RT 的可连接 IO 设备数量，最大值 32 — 线路上的，最大值 32 — 可同时激活/取消的 IO 设备数量，最大值 8; 通过所有接口的总和 — 每台工具的 IO 设备数量，最大值 8 — 更新时间更新时间最小值取决于设置的 PROFINET IO 通讯部件，取决于 IO 装置数量和组态的有效数据数量更新时间，RT 时 — 发射脉冲为 1 ms 时 1 ms 至 512 ms PROFINET IO 设备服务 — PG/OP 通讯是 — S7 路由是 — 等时模式
PAGE 8
● 自动协商是 ● 自动交叉是 ● 工业以太网状态 LED 是协议连接数量 ● 连接数量，最大值 192; 通过 CPU 和所连接 CP/CM 的内置接口 ● 为 ES/HMI/Web 预留的连接数量 10 ● 通过集成接口的连接数量 108 ● S7 路径连接数量 16 冗余模式 ● H-Sync 发送是 SIMATIC 通讯 ● S7 通讯，作为服务器是 ● S7 通讯，作为客户机是 ● 每个任务的有效数据，最大值参见在线帮助（S7 通讯，用户数据大小）开放式 IE 通讯 ● TCP/IP 是 — 数据长度，最大值 64 kbyte — 各端口的多个无源连接，提供支持是 ● ISO-on-TCP (RFC1006) — 数据长度，最大值 ● UDP 是 64 kbyte 是 — 数据长度，最大值 2 kbyte; UDP 广播时 1472 个字节 — UDP-Multicast 是; 最多 5 个电路 ● DHCP 否 ● SNMP 是 ● DCP 是 ● LLDP 是网络服务器 ● HTTP 是
PAGE 9
— 每次调用 OPC_UA_NodeGetHandleList/OPC_UA_Rea dList/OPC_UA_WriteList 的元素数量，最大值 300 — 每次调用 OPC_UA_NameSpaceGetIndexList 的元素数量，最大值 20 — 每次调用 OPC_UA_MethodGetHandleList 的元素数量，最大值 100 — 每个连接同时调用客户端指令的数量（不包括 OPC_UA_ReadList、OPC_UA_WriteList、 OPC_UA_MethodCall），最大值 1 — 同时调用客户端指令 OPC_UA_ReadList、 OPC_UA_WriteList 和 OPC_UA_MethodCall 的数量，最大值 5 — 可注册节点的数量，最大值 5 000 — 可注册的调用 OPC_UA_MethodCall 方法的数量，最大值 100 — 调用 OPC_UA_MethodCall 的输入端/输出端的数量，最大值 20 ● OPC UA 服务器是; 数据访问（读、写、订阅）、方法调用、自定义地址空间 — 应用程序验证
PAGE 10
节拍同步运行（应用程序至端口同步）是; 分布式和集中式；带最小组织块，6 个 500 µs 循环（分布式）和 1 ms（集中式）等距离是 S7 消息功能消息功能的可注册站点数量，最大值 32 程序消息是可配置程序消息的数量，最大值 10 000; 程序消息通过模块“Program_Alarm”、ProDiag 或 GRAPH 生成 RUN 状态下可加载程序消息数量，最大值 5 000 同时间活动的信息数量，最大值 ● 程序消息数量 600 ● 系统诊断消息数量 200 ● 运动技术对象的消息数量 160 调试功能测试共同调试（工程组）是; 最多允许同时在线访问 8 个工程组态系统组件状态是; 最多可同时 8 个（通过所有 ES 客户端的总和）各个步骤否停止点数量 8 状态/控制 ● 变量状态/控制是 ● 变量输入/输出端、标记、DB、外围设备输入/输出端、计时器、计数器 ● 变量数量，最大值 — 其中的变量状态，最大值 200; 每个任务 — 其中的变量控制，最大值 200; 每个任务强制 ● 强制，变量
PAGE 11
运动控制 ● 针对技术对象可用的运动控制资源数量（除凸轮盘外）是; 提示：轴的数量会对 PLC 程序的循环时间造成影响；可通过 TIA Selection Tool 或 SIZER 工具为选型提供帮助 2 400 ● 必需的运动控制资源 — 每个转速轴 40 — 每个定位轴 80 — 每个同步轴 160 — 每个外部编码器 80 — 每个凸轮 20 — 每个凸轮轨迹 160 — 每个探针 40 ● 定位轴 — 当运动控制周期为 4ms（典型值）时定位轴的数量 7 — 当运动控制周期为 8ms（典型值）时定位轴的数量 14 调节器 ● PID_Compact 是; 集成优化的通用 PID 控制器 ● PID_3Step 是; 适用于阀门的集成优化的 PID 控制器 ● PID 温度是; 温度集成优化的 PID 控制器计数和测量 ● 高速计数器是环境要求运行中的环境温度 ● 水平安装，最小值 0 °C ● 水平安装，最大值 60 °C; 显示屏： 50 °C，运行温度为典型的 50 °C 时，关闭显示屏 ● 垂直安装，最小值 0
PAGE 12
— GRAPH 是技术保护 ● 用户程序保护/密码保护是 ● 复制保护是 ● 模块保护是访问保护 ● 显示屏密码是 ● 防护级别：写保护是 ● 防护级别：读写保护是 ● 防护级别：全部保护是循环时间监测 ● 下限可调整的最短循环时间 ● 上限可调整的最长循环时间尺寸宽度 70 mm 高度 147 mm 深度 129 mm 重量重量，约 830 g 上一次修改： 2019/9/16 6ES7515-2AM01-0AB0 起始页 12/12 2019/9/17 保留变更权利 © Copyright Siemens
