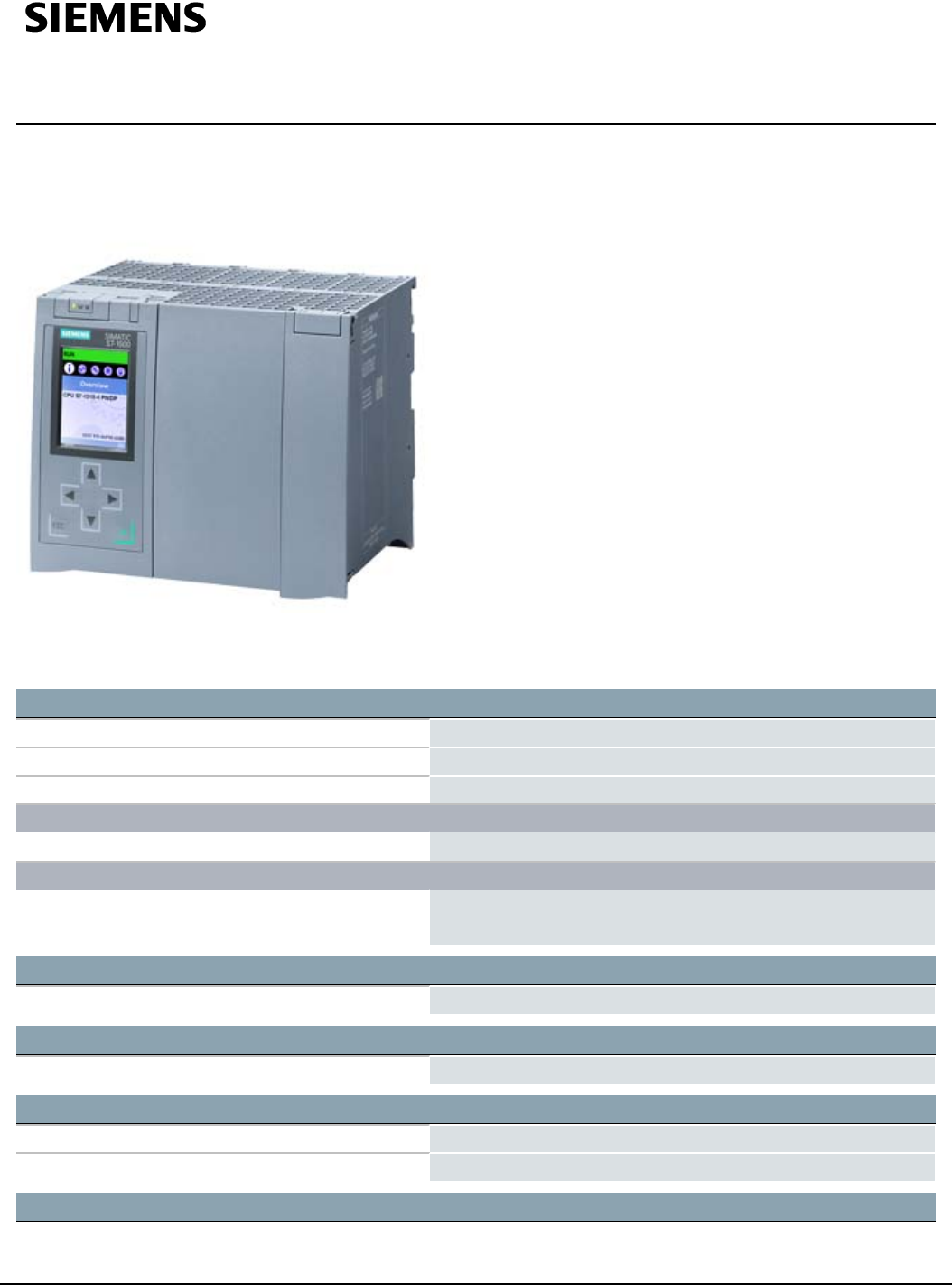

Fiche technique 6ES7518-4AP00-0AB0 SIMATIC S7-1500, CPU 1518-4 PN/DP, Module unité centrale avec 4 Mo de mémoire de travail pour le programme et 20 Mo pour les données, 1. interface : PROFINET IRT avec commutateur 2 ports, 2ème interface: PROFINET RT, 3ème interface: Ethernet, 4ème interface: PROFIBUS, performance sur bit 1 NS, carte mémoire SIMATIC nécessaire Informations générales Désignation du type de produit CPU 1518-4 PN/DP Version fonctionnelle du matériel FS06 Version du firmware V2.
Type de tension d'alimentation 24 V CC Plage admissible, limite inférieure (CC) 19,2 V Plage admissible, limite supérieure (CC) 28,8 V Protection contre l'inversion de polarité Oui Temps de maintien sur panne réseau/d'alimentation ● Temps de maintien sur panne réseau/d'alimentation 5 ms ● Taux de répétition, mini 1/s Courant d'entrée Consommation (valeur nominale) 1,55 A Courant d'appel, maxi 2,4 A; Valeur nominale I²t 0,02 A²·s Puissance Puissance d'alimentation du bus de fond de panier
FB ● Plage de numérotation 0 ... 65 535 ● Taille, maxi 1 Mbyte ● Plage de numérotation 0 ... 65 535 ● Taille, maxi 1 Mbyte ● Taille, maxi 1 Mbyte ● Nombre d'OB de cycle libres 100 ● Nombre d'OB d'alarme horaire 20 ● Nombre d'OB d'alarme temporisée 20 ● Nombre d'OB d'alarme cyclique 20; avec cycle min.
Zone de données rémanentes (y compris temporisations, compteurs, mémentos), max. 768 kbyte; au total ; mémoire rémanente utilisable pour mémentos, temporisations, compteurs, DB et données technologiques (axes) : 700 ko Zone de données rémanentes étendue (y compris temporisations, compteurs, mémentos), max.
● Intégré 2 ● via CM 8; il est possible d'enficher au total 8 CMs/CPs (PROFIBUS, PROFINET, Ethernet) Profilé-support ● Modules par châssis, maxi 32; CPU + 31 modules ● Nombre de ligne, maxi 1 PtP CM ● Nombre de PtP CM le nombre de modules PtP CM raccordables est limités par le nombre d'emplacements Heure Horloge ● Type Horloge matérielle ● Durée de sauvegarde 6 wk; pour une température ambiante de 40 °C, typ. ● Ecart journalier, maxi 10 s; typ.
— Routage S7 Oui — Mode synchrone Oui — Communication IE ouverte Oui — IRT Oui — MRP Oui; en tant que gestionnaire de la redondance MRP et/ou client MRP ; nombre max. de périphériques dans l'anneau : 50 — MRPD Oui; Condition : IRT — PROFIenergy Oui — Démarrage prioritaire Oui; max. 32 appareils PROFINET — Nombre de périphériques IO raccordables, max. 512; au total, il est possible de raccorder max.
— Mode synchrone Non — Communication IE ouverte Oui — IRT Oui — MRP Oui; en tant que gestionnaire de la redondance MRP et/ou client MRP ; nombre max. de périphériques dans l'anneau : 50 — MRPD Oui; Condition : IRT — PROFIenergy Oui; via le programme utilisateur — Shared Device Oui — Nombre de périphériques IO pour Shared Device, max. 4 — Enregistrement de la gestion des actifs Oui; via le programme utilisateur 2.
— Nombre de périphériques d'E/S par outil, maxi 8 — Temps de rafraîchissement La valeur minimale du temps d'actualisation dépend aussi du temps paramétré pour la communication PROFINET IO, du nombre de périphériques IO et du nombre de données utiles configurées Temps d'actualisation avec RT — avec cadence d'émission 1 ms 1 ms à 512 ms Périphérique PROFINET IO Services — Communication PG/OP Oui — Routage S7 Oui — Mode synchrone Non — Communication IE ouverte Oui — IRT Non — MRP Non — MRPD
● Communication SIMATIC Oui Réalisation physique de l'interface RJ 45(Ethernet) ● 100 Mbit/s Oui ● 1000 Mbit/s Oui; Seulement possible à l'interface X3 de la CPU 1518 ● Autonégociation Oui ● Autocrossing Oui ● LED d'état Industrial Ethernet Oui RS 485 ● Vitesse de transmission, maxi 12 Mbit/s Protocoles Nombre de liaisons ● Nombre de liaisons, max.
Maître PROFIBUS DP ● Nombre de liaisons, max. 48; pour l'interface PROFIBUS DP intégrée Services — Communication PG/OP Oui — Routage S7 Oui — Routage d'enregistrements Oui — Mode synchrone Oui — Equidistance Oui — Nombre d'esclaves DP 125; au total, il est possible de raccorder max.
— Security Policies Security Policies disponibles : None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256 — Authentification d'utilisateur "Anonyme" ou par nom d'utilisateur et mot de passe — Nombre de sessions, max. 64 — Nombre de variables accessibles, max. 200 000 — Nombre de nœuds enregistrables, max. 50 000 — Nombre de souscriptions par session, max. 20 — Intervalle de scrutation, min. 10 ms — Intervalle d'émission, min. 10 ms — Nombre de méthodes de serveur, max.
Mise en service groupée (team engineering) Oui; Accès en ligne parallèle possible pour jusqu'à 10 systèmes d'ingénierie Etat du bloc Oui; jusqu'à 16 simultanément (au total sur tous les clients ES) Pas unique Non Nombre de points d'arrêt 20 Visualisation/forçage ● Visualisation/forçage de variables Oui ● Variables Entrées/sorties, mémentos, DB, entrées/sorties de périphérie, temporisations, compteurs ● Nombre de variables, maxi — dont pour Visualiser variables, maxi 200; par contrat — dont pou
● Axe de positionnement — Nombre d'axe de positionnement avec cycle Motion Control de 4 ms (valeur typique) 128 — Nombre d'axe de positionnement avec cycle Motion Control de 8 ms (valeur typique) 128 Régulateur ● PID_Compact Oui; régulateur PID universel avec optimisation intégrée ● PID_3Step Oui; régulateur PID avec optimisation intégrée pour vannes ● PID-Temp Oui; Régulateur PID avec optimisation intégrée pour température Comptage et mesure ● Compteur grande vitesse Oui Conditions ambiantes Te
● Niveau de protection: protection complète Oui Surveillance du temps de cycle ● Limite inférieure durée min. de cycle réglable ● Limite supérieure durée max. de cycle réglable Dimensions Largeur 175 mm Hauteur 147 mm Profondeur 129 mm Poids Poids approx.
