Fiche technique 6ES7522-1BF00-0AB0

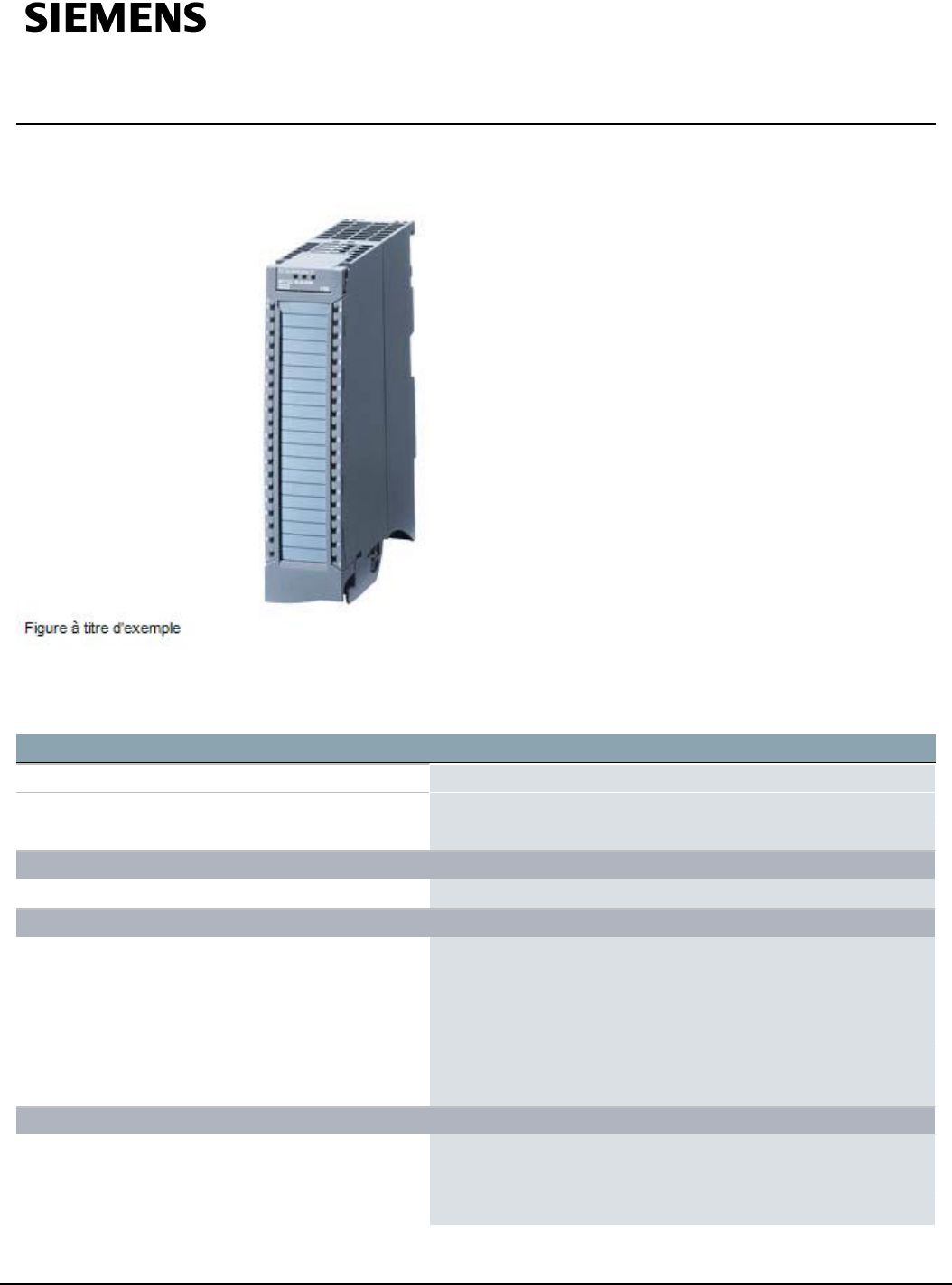

SIMATIC S7-1500, module de sorties TOR DQ 8x24V CC/2A HF ; 8

voies dans des groupes de 8 ; 8A par groupe ; diagnostic ; valeur de

remplacement : Connecteur frontal (bornes à vis ou push-in) à

commander séparément

Informations générales

Version fonctionnelle du matériel FS03

Version du firmware V2.2.0

● Mise à jour du firmware possible

Oui

Fonction du produit

● Données I&M

Oui; I&M0 á I&M3

Ingénierie avec

● STEP 7 TIA Portal configurable/intégré à partir

de la version

V13 SP1 / -

● STEP 7 configurable/intégré à partir de la

version

V5.5 SP3 / -

● PROFIBUS à partir de la version/révision GSD

V1.0 / V5.1

● PROFINET à partir de la version/révision GSD

V2.3 / -

Mode de fonctionnement

● STOR

Oui

● DQ avec fonction d'économie d'énergie

Oui; applicatif

● MLI

Oui

6ES7522-1BF00-0AB0 Sous réserve de modifications

Page 1/

Summary of content (4 pages)

PAGE 1
Fiche technique 6ES7522-1BF00-0AB0 SIMATIC S7-1500, module de sorties TOR DQ 8x24V CC/2A HF ; 8 voies dans des groupes de 8 ; 8A par groupe ; diagnostic ; valeur de remplacement : Connecteur frontal (bornes à vis ou push-in) à commander séparément Informations générales Version fonctionnelle du matériel FS03 Version du firmware V2.2.
PAGE 2
● Came TOR (commutation aux seuils de comparaison) Non ● Suréchantillonnage Non ● MSO Oui ● Compteur de cycles de manœuvre intégré Oui Tension d'alimentation Valeur nominale (CC) 24 V Plage admissible, limite inférieure (CC) 20,4 V Plage admissible, limite supérieure (CC) 28,8 V Protection contre l'inversion de polarité Oui; via une protection par fusibles interne de 10 A par groupe Courant d'entrée Consommation, maxi 40 mA; 20 mA par groupe, aucune sortie activée.
PAGE 3
● Limite supérieure 4 kΩ Tension de sortie ● pour état log. "1", mini L+ (-0,8 V) Courant de sortie ● pour état log. "1" valeur nominale 2A ● pour état log. "1" plage admissible, maxi 2,4 A; Respecter le déclassement en mode MLI ● pour état log. "0" courant résiduel, maxi 0,5 mA Temps de retard de sortie pour charge ohmique ● pour "0" vers "1", typ. 80 µs ● pour "0" vers "1", maxi 100 µs ● pour "1" vers "0", typ. 300 µs ● pour "1" vers "0", max.
PAGE 4
● Signalisation groupée de défaut Oui Signalisation de diagnostic par LED ● LED RUN Oui; LED verte ● LED ERROR Oui; LED rouge ● LED MAINT Oui; LED jaune ● Surveillance de la tension d'alimentation (LED PWR) Oui; LED verte ● Affichage de l'état de la voie Oui; LED verte ● pour diagnostic de la voie Oui; LED rouge ● pour diagnostic du module Oui; LED rouge Séparation galvanique Séparation galvanique des canaux ● entre les voies Non ● entre les voies, par groupes de 4 ● entre voies et bus i
