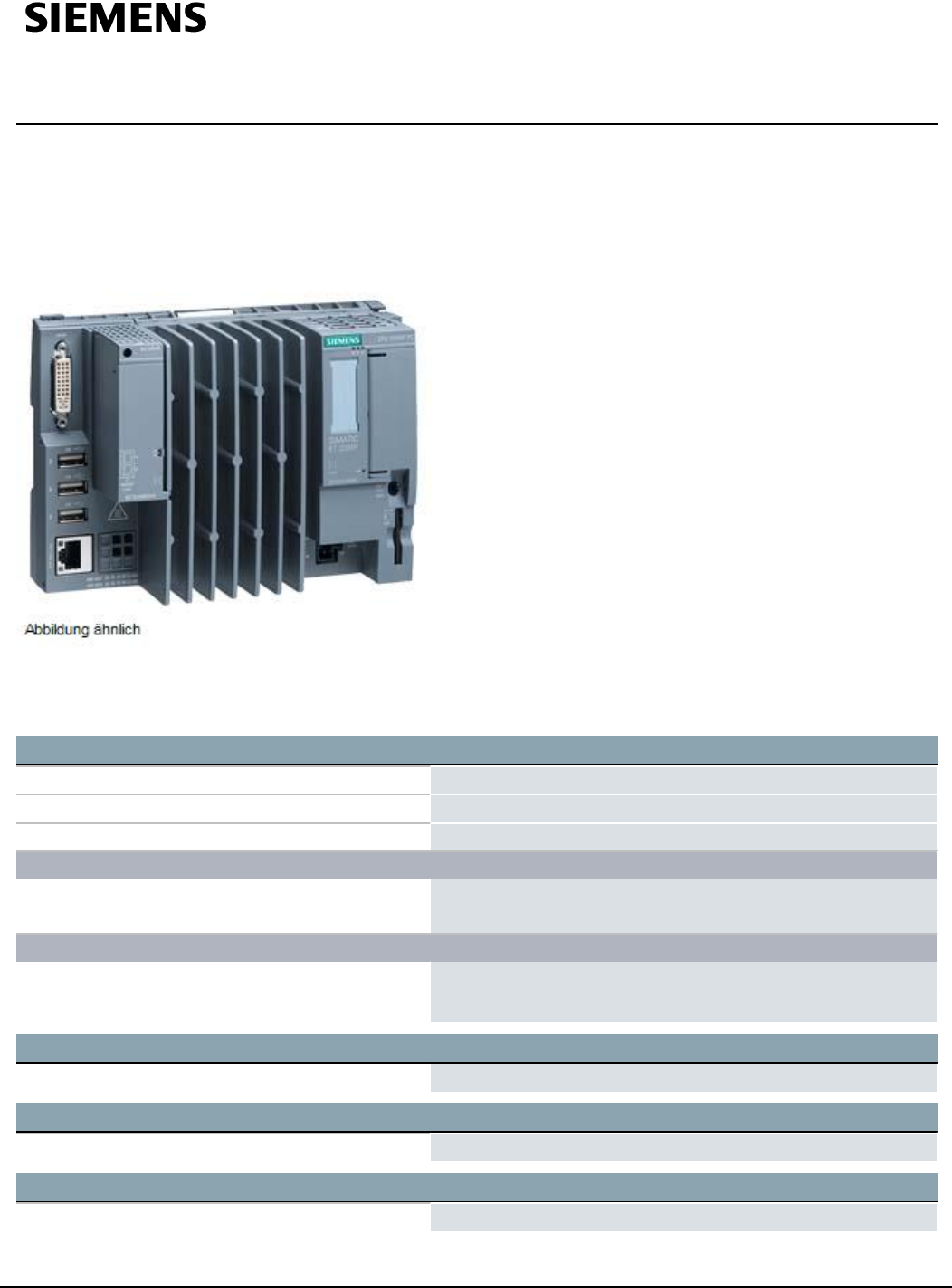

Datenblatt 6ES7677-2AA41-0FL0

SIMATIC ET 200SP Open Controller, CPU 1515SP PC. +HMI

512PT, 4 GB RAM, 30 GB CFAST mit WES 7 P 64 Bit vorinstalliert,

mit S7-1500 Software Controller CPU 1505SP vorinstalliert, mit

WinCC Runtime Advanced V14 vorinstalliert mit 512 Power-Tags

Lizenz, Schnittstellen: 1x Slot CFAST, 1x Slot SD/MMC, 1x

Anschluss für ET 200SP Bus- Adapter PROFINET, 1x 10/100/1000

MBit/s Ethernet, 3x USB, 1x DVI-I Grafikkartenanschluss,

Dokumentation auf DVD, Restore-DVD

Allgemeine Informationen

Produkttyp-Bezeichnung CPU 1515SP PC

HW-Funktionsstand FS05

Firmware-Version V2.1

Engineering mit

● STEP 7 TIA Portal projektierbar/integriert ab

Version

V14 SP1

Installierte SW

● Visualisierung

WinCC Runtime Advanced V14 SP1

● Steuerung

S7-1500 Software Controller CPU 1505SP V2.1

Konfigurationssteuerung

über Datensatz Ja

Bedienelemente

Betriebsartenschalter 1

Versorgungsspannung

Spannungsart der Versorgungsspannung DC 24 V

6ES7677-2AA41-0FL0 Änderungen vorbehalten

Seite 1/

Summary of content (11 pages)

PAGE 1
Datenblatt 6ES7677-2AA41-0FL0 SIMATIC ET 200SP Open Controller, CPU 1515SP PC.
PAGE 2
zulässiger Bereich, untere Grenze (DC) 19,2 V zulässiger Bereich, obere Grenze (DC) 28,8 V Verpolschutz Ja Netz- und Spannungsausfallüberbrückung ● Netz-/Spannungsausfallüberbrückungszeit 5 ms Eingangsstrom Stromaufnahme (Nennwert) 1,5 A; volle Prozessorlast, inkl. ET 200SP Module und USBVerwendung Stromaufnahme (im Leerlauf), typ. 0,6 A Einschaltstrom, max. 4,7 A; Nennwert Leistung aufgenommene Wirkleistung, max. 36 W; inkl.
PAGE 3
Anzahl Elemente (gesamt) 6 000; unter einem Element sind neben Bausteinen wie DBs, FBs und FCs auch UDTs, globale Konstanten usw. zu verstehen DB ● Anzahl, max. 5 999; Nummernband: 1 bis 65535 ● Größe, max. 5 Mbyte ● Anzahl, max. 5 998; Nummernband: 1 bis 65535 ● Größe, max. 512 kbyte ● Anzahl, max. 5 999; Nummernband: 1 bis 65535 ● Größe, max. 512 kbyte ● Größe, max.
PAGE 4
● Anzahl beliebig (nur durch den Arbeitsspeicher begrenzt) Remanenz — einstellbar Ja Datenbereiche und deren Remanenz remanenter Datenbereich (inklusive Zeiten, Zähler, Merker), max. 410 kbyte; Bei Speicherung im NVRAM; bei Speicherung auf Massenspeicher 5 242 020 byte Merker ● Anzahl, max.
PAGE 5
● Abweichung pro Tag, max. 10 s; typ.: 2 s Uhrzeitsynchronisation ● unterstützt Ja ● auf DP, Master Nein ● am Ethernet über NTP Ja ● auf Windows-Uhr, Slave Ja Schnittstellen Anzahl Schnittstellen Industrial Ethernet 2 Anzahl Schnittstellen PROFINET 1 Anzahl Schnittstellen PROFIBUS 1 Anzahl Schnittstellen RS 485 1; über CM DP Modul Anzahl Schnittstellen USB 3; 3x USB 2.
PAGE 6
— MRPD Ja — Priorisierter Hochlauf Ja; max. 32 PROFINET Devices — Anzahl anschließbarer IO-Device, max. 128 — davon IO-Devices mit IRT, max. 64 — davon in Linie, max. 64 — Anzahl anschließbarer IO-Device für RT, max. 128 — davon in Linie, max. 128 — Anzahl gleichzeitig aktivierbarer/deaktivierbarer IO-Devices, max. 8 — im Betrieb wechselnde IO-Devices (Partner-Ports), unterstützt Ja — Anzahl der IO-Devices pro Werkzeug, max.
PAGE 7
automatische Ermittlung der Übertragungsgeschwindigkeit Ja Autonegotiation Ja Autocrossing Ja Schnittstellenphysik ● Anzahl der Ports 1 ● RJ 45 (Ethernet) Ja; integriert — Übertragungsgeschwindigkeit, max. 1 000 Mbit/s — Industrial-Ethernet Status LED Nein 3.
PAGE 8
● Nutzdaten pro Auftrag, max. 64 kbyte Offene IE-Kommunikation ● TCP/IP — Datenlänge, max. ● ISO-on-TCP (RFC1006) — Datenlänge, max. ● UDP — Datenlänge, max.
PAGE 9
Status/Steuern ● Status/Steuern Variable Ja ● Variablen Eingänge, Ausgänge, Merker, DB, Zeiten, Zähler ● Anzahl Variable, max. — davon Status Variable, max. 200 — davon Steuern Variable, max. 200 Forcen ● Forcen Ja ● Forcen, Variablen Eingänge, Ausgänge ● Anzahl Variablen, max. 200 Diagnosepuffer ● vorhanden Ja ● Anzahl Einträge, max. 1 000 — davon netzausfallsicher 300 Traces ● Anzahl projektierbarer Traces 4 ● Speichergröße je Trace, max.
PAGE 10
● PID_3Step Ja; PID-Regler mit integrierter Optimierung für Ventile ● PID-Temp Ja; PID-Regler mit integrierter Optimierung für Temperatur Zählen und Messen ● High Speed Counter Ja EMV Emission von Funkstörungen nach EN 55 011 ● Grenzwertklasse A, für den Einsatz im Industriebereich Ja Normen, Zulassungen, Zertifikate CE-Kennzeichen Ja CSA-Zulassung Ja cULus Ja FM-Zulassung Ja RCM (former C-TICK) Ja Umgebungsbedingungen Umgebungstemperatur im Betrieb ● min. 0 °C ● max. bis 60 °C bei max.
PAGE 11
— KOP Ja — FUP Ja — AWL Ja — SCL Ja — CFC Nein — GRAPH Ja Know-how-Schutz ● Anwenderprogrammschutz/Passwortschutz Ja ● Kopierschutz Ja ● Bausteinschutz Ja Zugriffschutz ● Schutzstufe: Schreibschutz Ja ● Schutzstufe: Schreib-/Leseschutz Ja ● Schutzstufe: Complete Protection Ja Zykluszeitüberwachung ● untere Grenze einstellbare Mindestzykluszeit ● obere Grenze einstellbare maximale Zykluszeit Open Development Schnittstellen ● Größe ODK SO-Datei, max.
