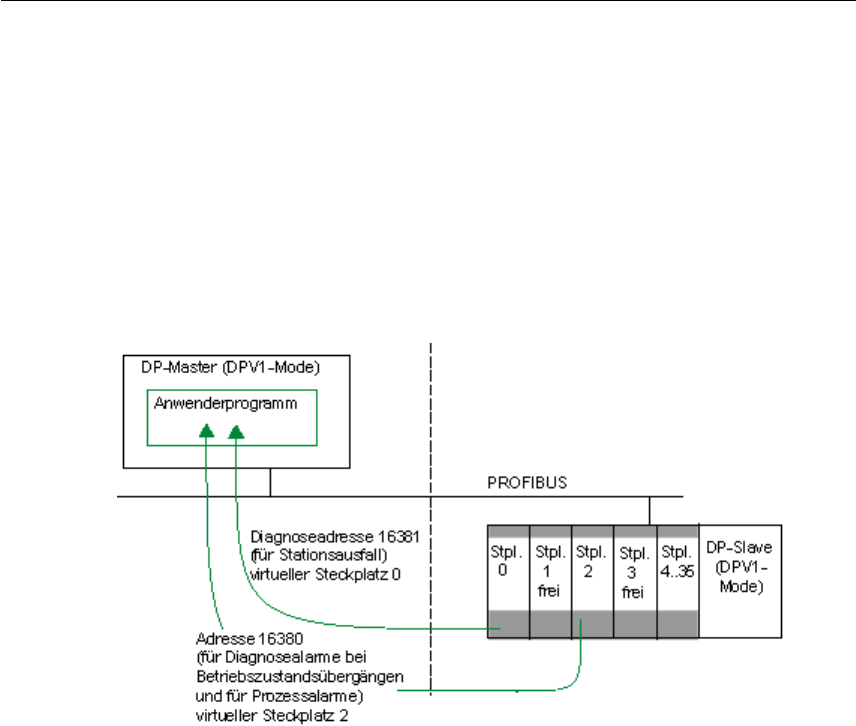

DP-Slave aus Sicht des DP-Masters
Im Anwenderprogramm der DP-Master-CPU können Sie über die projektierte
Diagnoseadresse 16381, die dem virtuellen Steckplatz 0 (Slot 0) des DP-Slaves
zugewiesen ist, Auskunft über den Zustand des DP-Slaves bekommen. Der
Steckplatz 0 ist nach DPV1 Stellvertreter für die gesamte Slave-Station. Der
SFB 54 "RALRM" z. B. zeigt mit dem Ausgangsparameter ID auf diese Adresse,
falls ein Alarm von diesem Slave ausgelöst wurde und der Alarm keinem
Steckplatz zugeordnet ist. Falls der virtuelle Steckplatz 2 dieses DP-Slaves der
Alarm-Auslöser ist (d. h. der CPU-Teil), kann er durch die Diagnoseadresse 16380
identifiziert werden.
