Konfigurieren der Dezentralen Peripherie (DP)
Hardware konfigurieren und Verbindungen projektieren mit STEP 7
A5E00706938-01
3-41

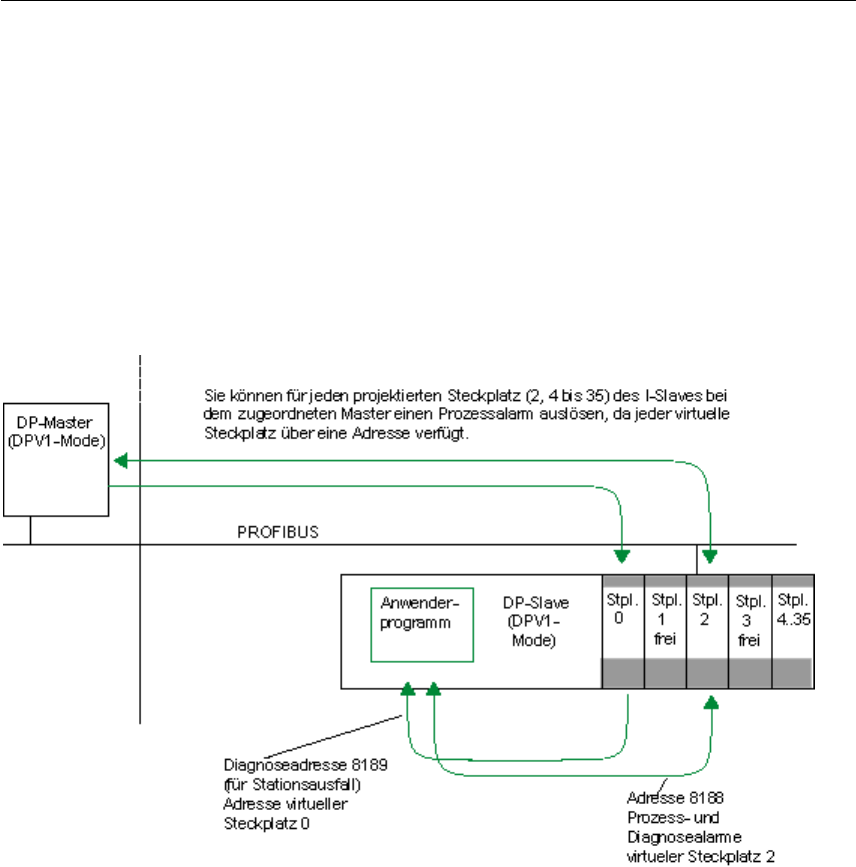

DP-Master aus Sicht des DP-Slaves
Im Anwenderprogramm der DP-Slave-CPU können Sie z. B. über die projektierte
Diagnoseadresse 8189 Auskunft über einen Ausfall des DP-Masters bekommen.
Wenn Sie im DP-Slave den DPV1-Modus eingestellt haben, dann können Sie z. B.
über die projektierbare Adresse für virtuellen Steckplatz 2 (Slot 2), hier im Beispiel
Adresse 8188, im Anwenderprogramm des DP-Slaves mit SFC 7 "DP_PRAL" im
DP-Master einen Prozessalarm auslösen. Exemplarisch finden Sie unten
Ausschnitte aus dem Anwenderprogramm des DP-Slaves, der den Prozessalarm
auslöst und Ausschnitte des Anwenderprogramms des DP-Masters, der den
Prozessalarm auswertet.
