Konfigurieren der Dezentralen Peripherie (DP)
Hardware konfigurieren und Verbindungen projektieren mit STEP 7
3-52
A5E00706938-01

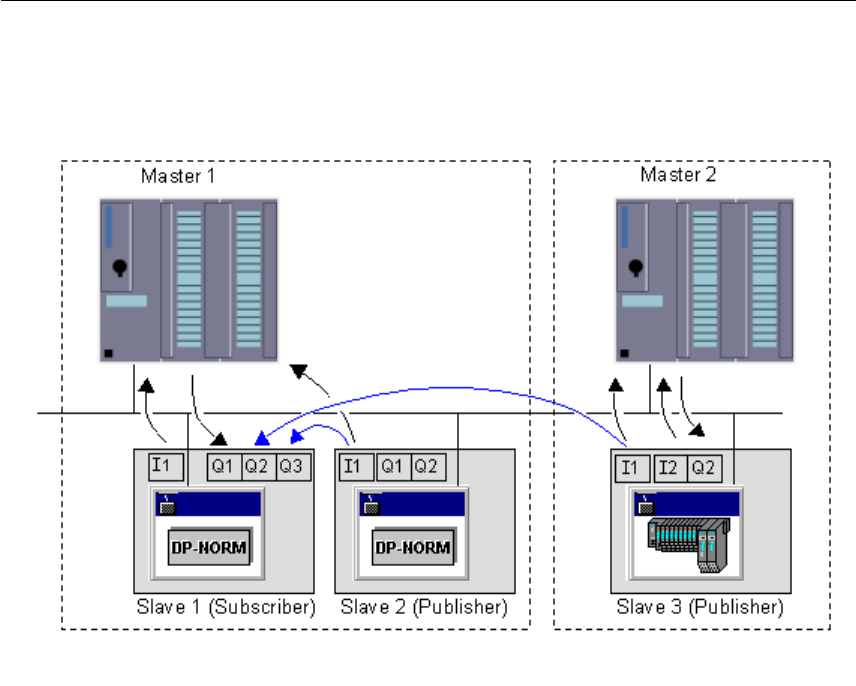

Das folgende Bild verdeutlicht beispielhaft den Sachverhalt.
Dargestellt sind zwei Mastersysteme in einer Konfiguration für den Direkten
Datenaustausch.
Slave 1 wurde als Empfänger für Direkten Datenaustausch projektiert (Subscriber).
Dargestellt ist der Datenaustausch zwischen Master und Slaves.
Slave 1 gibt die Eingangsdaten des Slave 2 auf seinem Ausgangsdatenbereich Q2
aus. Beide Bereiche müssen dieselbe Länge haben, mindestens ein Byte.
Slave 1 gibt auch die Eingangsdaten des Slave 3 auf seinem
Ausgangsdatenbereich Q3 aus. Beide Bereiche haben ebenfalls dieselbe Länge.
Für den Master 1 hat Slave 1 (Subscriber) nur den Ausgangsbereich A1. Die
Ausgangsbereiche A2 und A3 sind für ihn praktisch nicht vorhanden.
