Konfigurieren der Dezentralen Peripherie (DP)
Hardware konfigurieren und Verbindungen projektieren mit STEP 7
3-74
A5E00706938-01

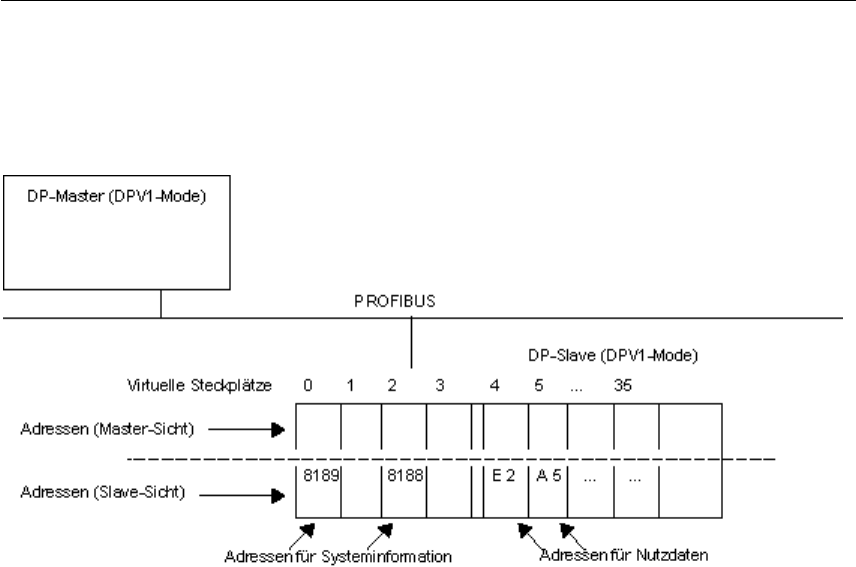

Zusammenfassung
Die Konfiguration des Intelligenten DP-Slaves sieht mit offengelegten virtuellen
Steckplätzen folgendermaßen aus:
Prozessalarm auslösen mit SFC 7
Mit SFC 7 können Sie aus dem Anwenderprogramm der CPU des I-Slaves heraus
für jede projektierte Adresse einen Prozessalarm auslösen. Das gilt sowohl für
Nutzdatenadressen aus dem E-/A-Bereich als auch für die Adresse des virtuellen
Steckplatzes 2.
Im Anwenderprogramm des I-Slaves verwenden Sie für die SFC 7 z. B. die in der
Spalte "lokal ..." projektierten E-/A-Adressen.
Im Anwenderprogramm des Masters wird daraufhin ein Prozessalarm ausgelöst.
Als alarm-auslösende Adresse wird in der Startinformation des Prozessalarm-OB
(z. B. OB 40) die Adresse mitgegeben, die Sie in der Spalte "PROFIBUS-DP-
Partner" projektiert haben.
