Konfigurieren der Dezentralen Peripherie (DP)
Hardware konfigurieren und Verbindungen projektieren mit STEP 7
A5E00706938-01
3-77

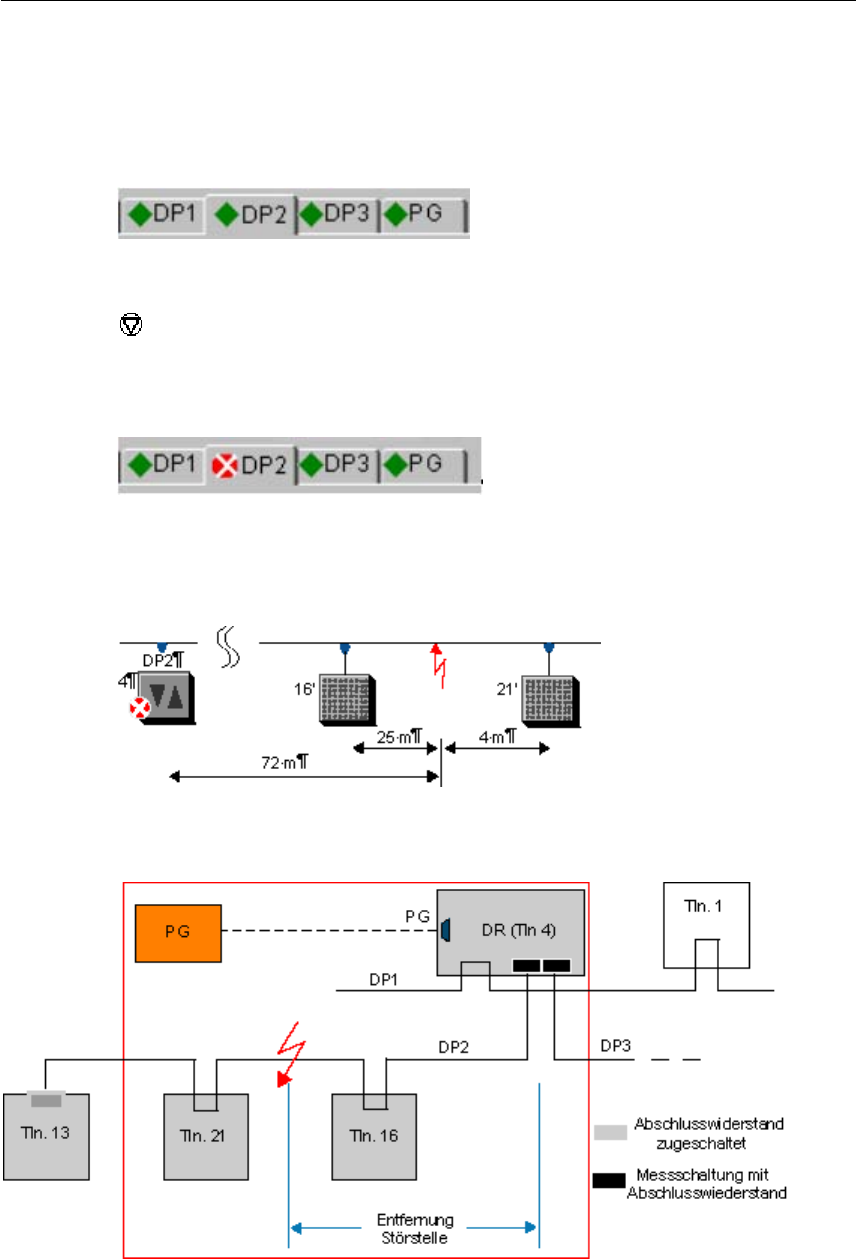

Beispiel zur bildlichen Darstellung im Dialog "Baugruppenzustand"
Wenn alle Segmente, an denen der Diagnose-Repeater angeschlossen ist,
einwandfrei funktionieren, dann sehen die betreffenden Register im Dialog
"Baugruppenzustand" folgendermaßen aus:
Falls ein Segment abgeschaltet wäre (d. h. nicht diagnosefähig), würde folgendes
Symbol neben dem Registertitel erscheinen:
Symbol für abgeschaltetes Segment
Ein Fehler im Segment "DP2" bewirkt, dass ein Fehler-Symbol neben der
Beschriftung des Registers "DP2" erscheint; die übrigen Segmente sind
einwandfrei:
Im Register "DP2" könnte folgendes Bild die Störstelle darstellen: Der Diagnose-
Repeater hat die PROFIBUS-Adresse 4, der Fehler liegt zwischen den
Teilnehmern mit den PROFIBUS-Adressen 16 und 21. Das Bild zeigt zusätzlich die
Entfernungen zu benachbarten DP-Slaves.
Im Bild unten finden Sie eine detailliertere Darstellung (Beispiel!) der oben in
vereinfachter Form abgebildeten Anordnung.
