Konfigurieren der Dezentralen Peripherie (DP)
Hardware konfigurieren und Verbindungen projektieren mit STEP 7
3-78
A5E00706938-01

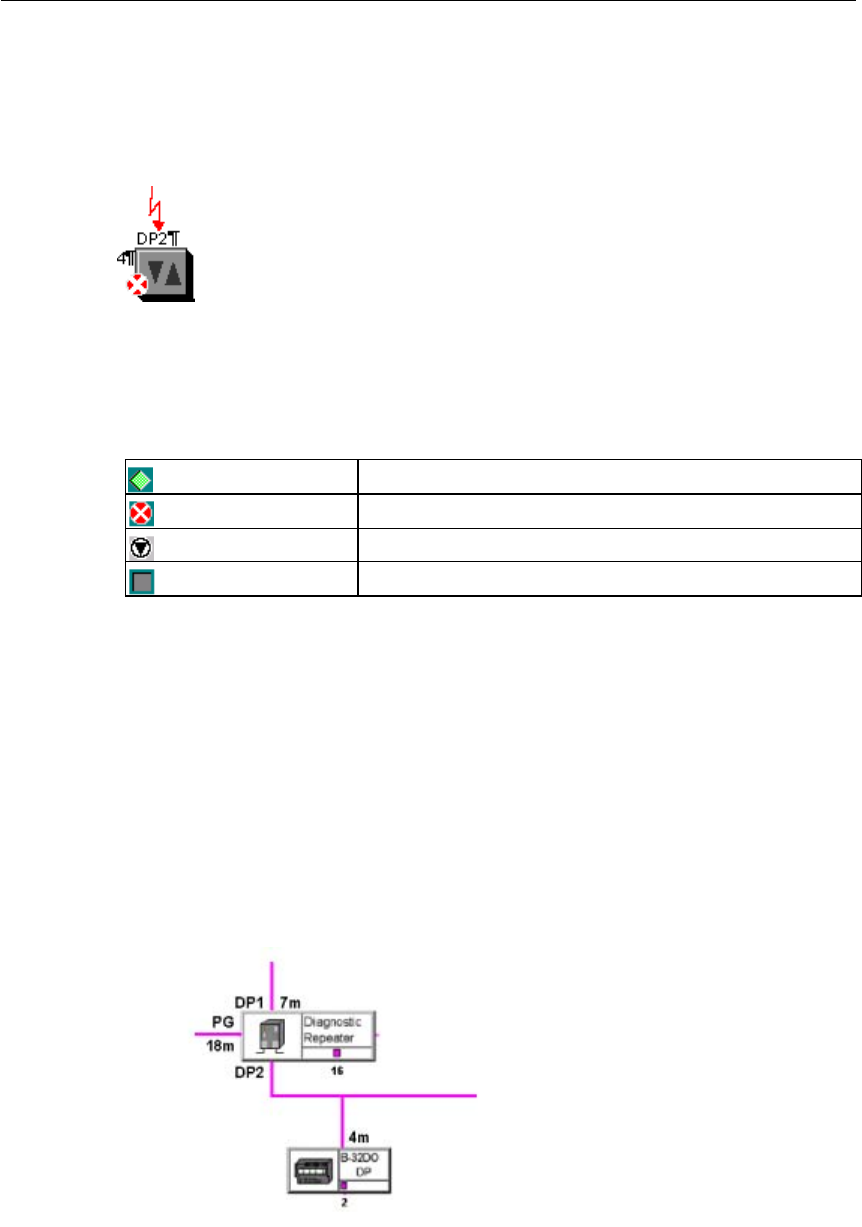

Falls STEP 7 den Fehler am Segment "DP2" nicht eindeutig lokalisieren kann oder
wenn das Segment DP2 z. B. mehr als 32 Teilnehmer aufweist und der Diagnose-
Repeater nicht mehr korrekt arbeiten kann, erscheint folgende bildliche
Darstellung:
Zusammenfassung aller Symbole
Die Symbole auf den Registern können folgende Formen annehmen:
Im Segment ist kein Fehler vorhanden
Segment mit Fehler
Segment ist abgeschaltet
Es können keine Informationen vom Segment ermittelt werden
3.11.2 Topologieanzeige mit Hilfe von Diagnose-Repeatern
Ab STEP 7 V5.2 ist in Verbindung mit einer PROFIBUS-Konfiguration mit
Diagnose-Repeatern 972-0AB01 neben der Leitungsdiagnose auch die Anzeige
der Topologie des PROFIBUS-DP-Netzes möglich.
Dargestellt wird im Gegensatz zur Netzansicht mit NetPro nicht die "logische" Sicht
auf ein PROFIBUS-Subnetz, sondern die räumliche Anordnung der PROFIBUS-
Teilnehmer mit tatsächlicher Reihenfolge und Entfernungsangaben zu den
Teilnehmern - sofern diese Daten vom Diagnose-Repeater ermittelt werden
konnten. Die Teilnehmer selbst werden dargestellt wie in NetPro.
