Konfigurieren der Dezentralen Peripherie (DP)
Hardware konfigurieren und Verbindungen projektieren mit STEP 7
A5E00706938-01
3-89
Prozessreaktionszeiten mit Äquidistanz und Taktsynchronisation
Reproduzierbare (d. h. gleich lange) Reaktionszeiten werden bei der SIMATIC mit
einem äquidistanten (isochronen) DP-Buszyklus und der Synchronisation der zuvor
aufgeführten Einzelzyklen erreicht.

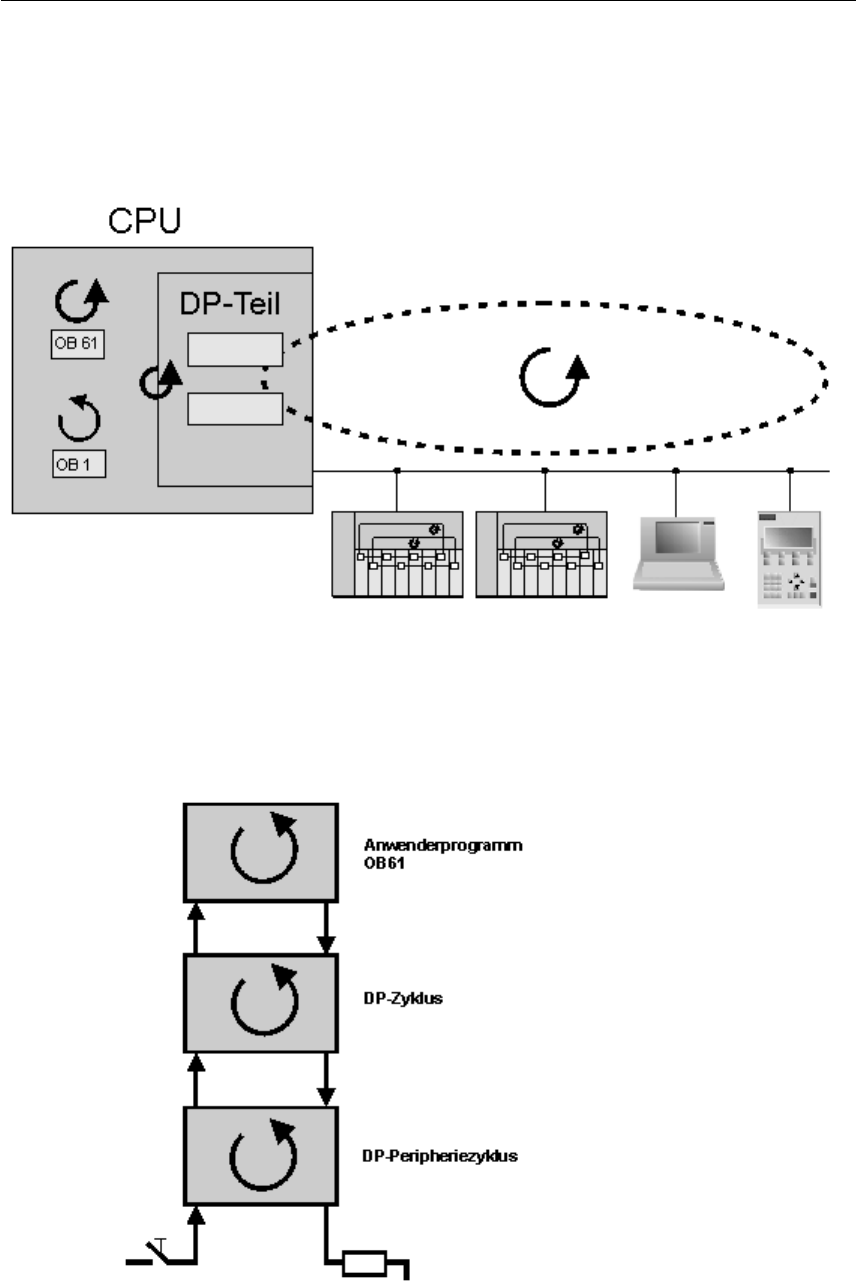

Das Bild entspricht dem obigen Beispiel mit dem Unterschied, dass alle Zyklen (bis
auf den OB 1-Zyklus) gleich lang und synchron getaktet werden. Den Taktgeber
bildet der Äquidistanztakt des DP-Masters, der als Global-Control-Telegramm an
die DP-Slaves gesendet wird. Die Synchronisation mit dem Anwenderprogramm
erfolgt über den Taktsynchronalarm OB 61 (bzw. OB 61 bis OB 64).
