Konfigurieren der Dezentralen Peripherie (DP)
Hardware konfigurieren und Verbindungen projektieren mit STEP 7
3-96
A5E00706938-01
3.12.3 PG/PC über Industrial Ethernet und IE/PB-Link an äquidistantes
PROFIBUS-Netz anschließen

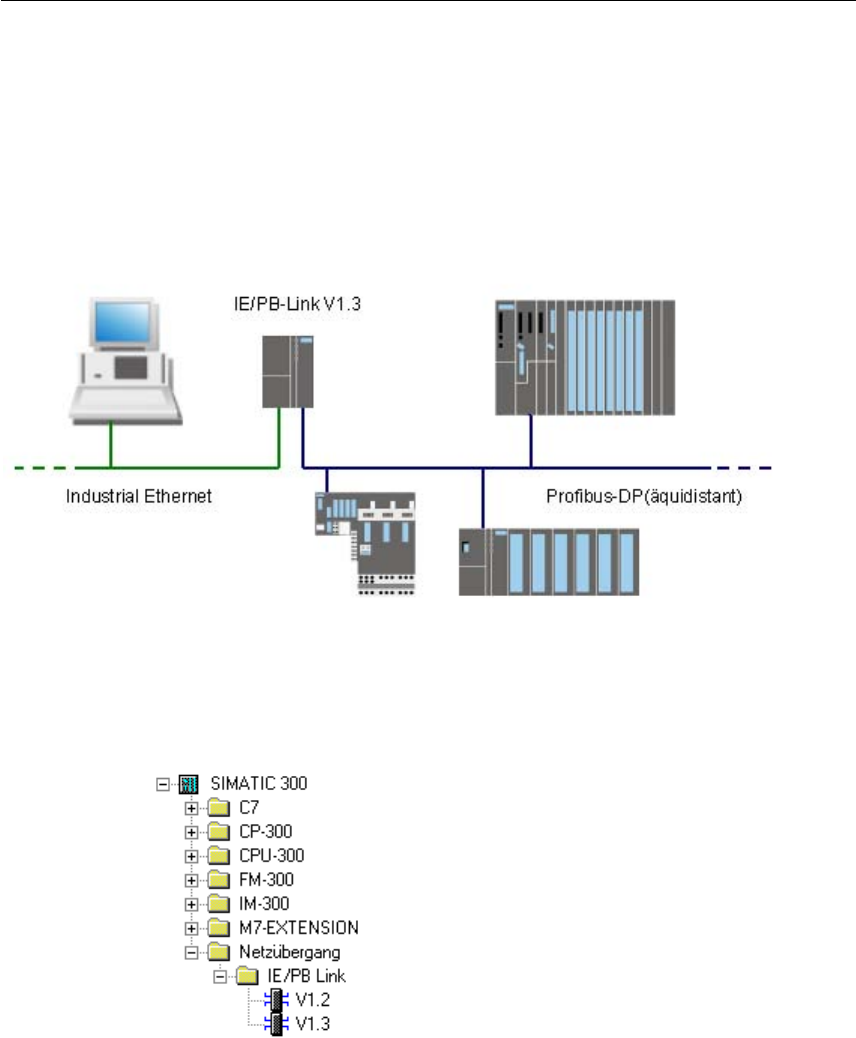

Das IE/PB-Link in der Version 1.3 kann mit der DP-Schnittstelle an einen
äquidistanten PROFIBUS-DP angeschlossen werden.
Damit ist es möglich, mit dem PG/PC, das am Industrial Ethernet angeschlossen
ist, auf Stationen am äquidistanten PROFIBUS-DP zuzugreifen (Routing).
IE/PB-Link als S7-Router konfigurieren
Gehen Sie folgendermaßen vor:
1. Erzeugen Sie eine Station vom Stationstyp SIMATIC 300.
2. Fügen Sie per Drag & Drop das IE/PB-Link (V1.3) in die Station ein.
3. Beim Einfügen müssen Sie Dialogfelder bearbeiten
- zur Einstellung der Eigenschaften der Industrial Ethernet-Schnittstelle
sowie
- zur Einstellung der Eigenschaften der PROFIBUS-Schnittstelle.
Nach dem Einfügen des IE/PB-Links befindet es sich in der Betriebsart
"DP-Master".
4. Doppelklicken Sie auf die Zeile "PROFIBUS/DP" des IE/PB-Links.
5. Wählen Sie das Register "Betriebsart".
6. Wählen Sie die Option "Kein DP".
In dieser Betriebsart verhält sich das IE/PB-Link am PROFIBUS wie ein
PG/PC.
