Konfigurieren von PROFINET IO-Geräten
Hardware konfigurieren und Verbindungen projektieren mit STEP 7
4-6
A5E00706938-01
4.1.4 Anbindung bestehender PROFIBUS DP-Konfigurationen
Kopplung von PROFINET und PROFIBUS
PROFIBUS-Geräte können Sie an die lokale PROFIBUS-Schnittstelle eines
PROFINET-Geräts koppeln. Dadurch können Sie bereits bestehende
PROFIBUS-Konfigurationen in PROFINET integrieren.

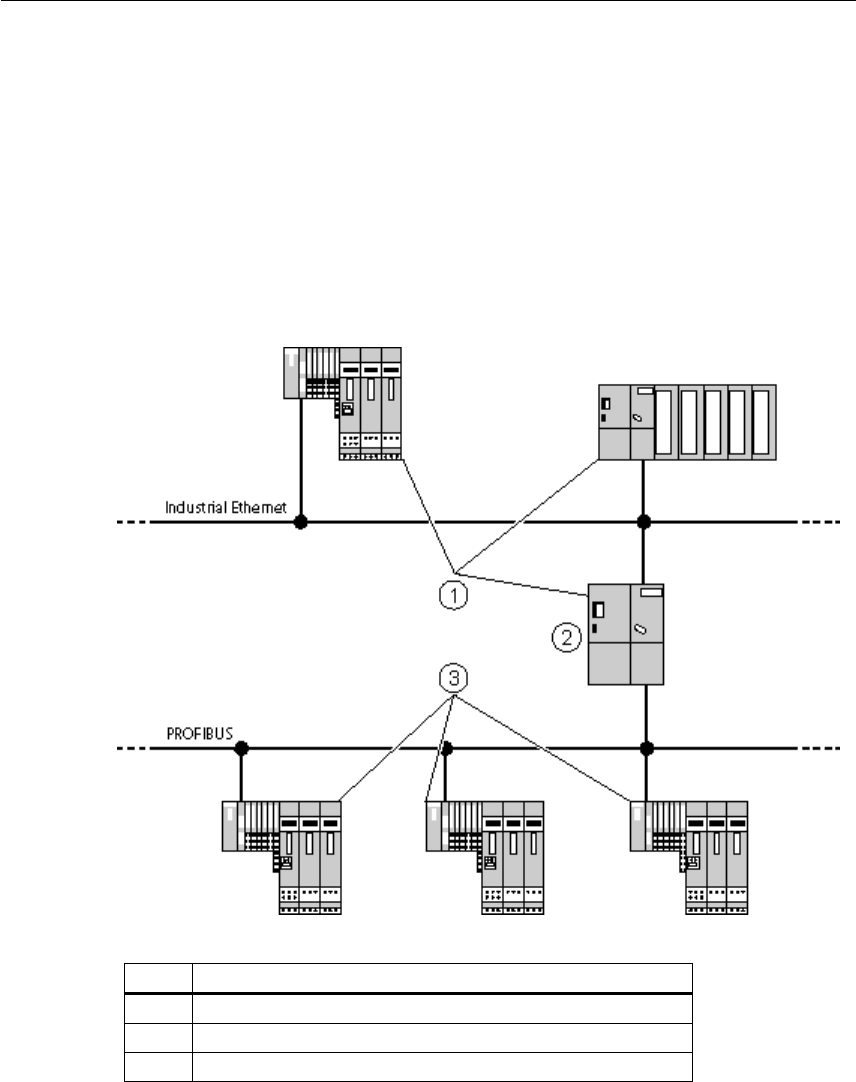

Das folgende Bild zeigt die unterstützten Netzwerktypen für PROFINET: Industrial
Ethernet und PROFIBUS.
Ziffer Beschreibung
(1) PROFINET-Geräte
(2) PROFINET-Gerät mit Proxy-Funktionalität (z. B. IE/PB-Link)
(3) PROFIBUS-Geräte
