Konfigurieren von PROFINET IO-Geräten
Hardware konfigurieren und Verbindungen projektieren mit STEP 7
A5E00706938-01
4-17
4.2.5 Wo sind die IO-Devices im Hardware Katalog zu finden?

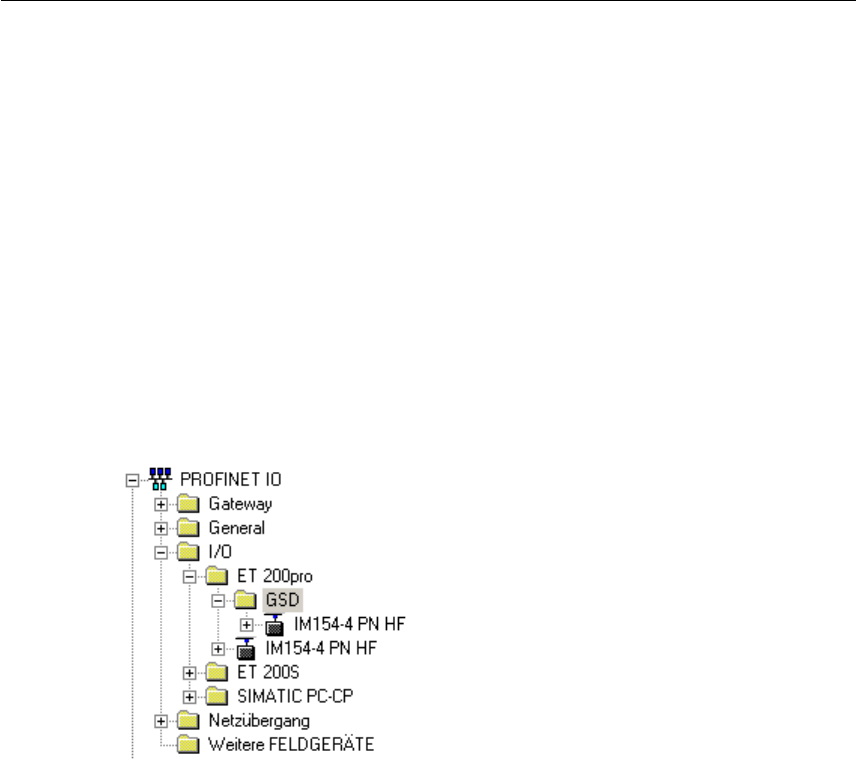

Alle IO-Devices erscheinen im Hardware Katalog unter "PROFINET IO".
Die Struktur des Hardware Katalog wird an dieser Stelle nur durch GSD-Dateien
bestimmt. Wenn mehrere GSD-Dateien für eine IO-Device-Familie in der
Datenhaltung von STEP 7 vorhanden sind (z. B. durch Importieren
unterschiedlicher Ausgabestände), dann wird immer der letzte (d. h. jüngste)
Ausgabestand für die Anzeige der Geräteeigenschaften herangezogen.
Soweit die IO-Devices von Siemens hergestellt werden, erscheinen sie direkt unter
"PROFINET IO" unter dem Ordner mit dem Namen der betreffenden Gerätefamilie
(z. B. ET 200S). Wenn von der Device-Familie zusätzlich GSD-Dateien vorhanden
sind, erscheinen sie im Hardware Katalog ebenfall unter ihrem Familiennamen in
einem Unterordner "GSD". Die Nicht-GSD-Varianten zeichnen sich durch
komfortable Projektierungsmöglichkeiten aus (z. B. einfacheres Packen von
Adressen etc.).
Sonstige, über GSD installierte IO-Devices erscheinen unter "Weitere Feldgeräte".
Bei modularen IO-Devices liegen unterhalb der IO-Device-Anschaltungen die
steckbaren Baugruppen/Module.
