Konfigurieren der IRT-Kommunikation
Hardware konfigurieren und Verbindungen projektieren mit STEP 7
A5E00706938-01
5-11

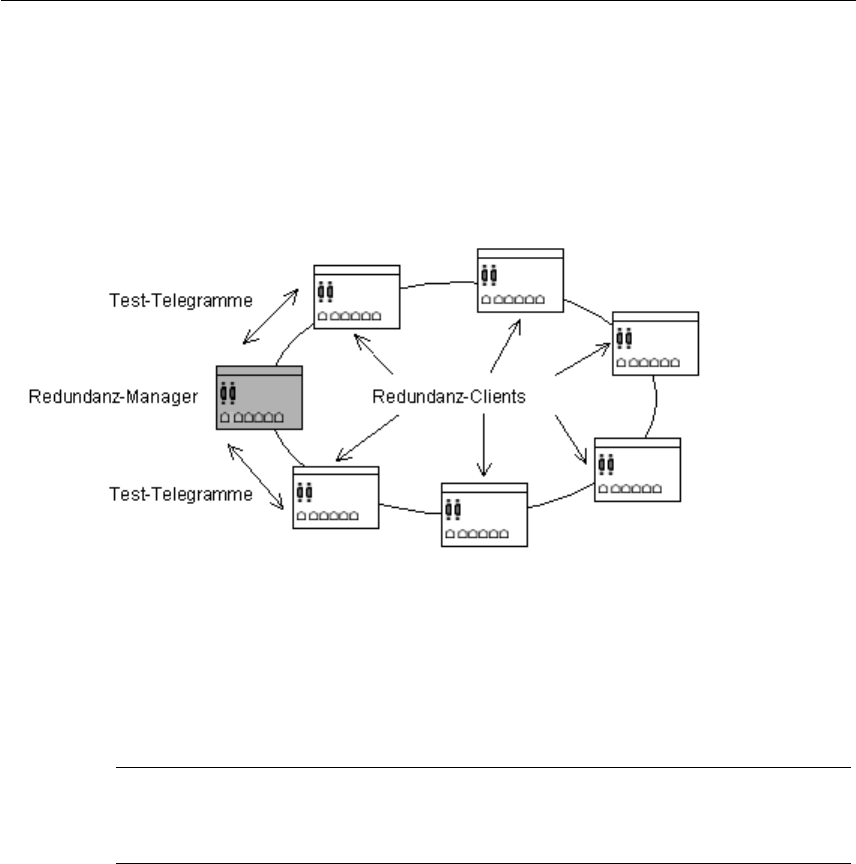

Der Redundanzmanager funktioniert wie ein intelligenter Schalter:
x Er sendet Test-Telegramme an beide Ringanschlüsse.
x Wenn der Ring noch geschlossen ist und korrekt funktioniert, werden diese
Telegramme auf der jeweiligen Gegenseite wieder empfangen.
Wenn innerhalb eines Zeitintervalls keine Test-Telegramme mehr eintreffen, lässt
er TCP/IP-Telegramme wieder passieren. Auf diese Art wird wieder ein
Kommunikationsweg für TCP/IP-Telegramme hergestellt, der vorher aus oben
genanntem Grund unterbrochen war. Der Redundanzmanager erzeugt bei
Ringunterbrechung einen Redundancy-Alarm.
Hinweis
Mit aktivierter medienredundanter Übertragung wird die Kommunikationslast
erhöht, da die Daten zweifach über zwei Pfade übertragen werden müssen.
