Konfigurieren der SIMATIC PC-Station (SIMATIC PC based)
Hardware konfigurieren und Verbindungen projektieren mit STEP 7
6-2
A5E00706938-01

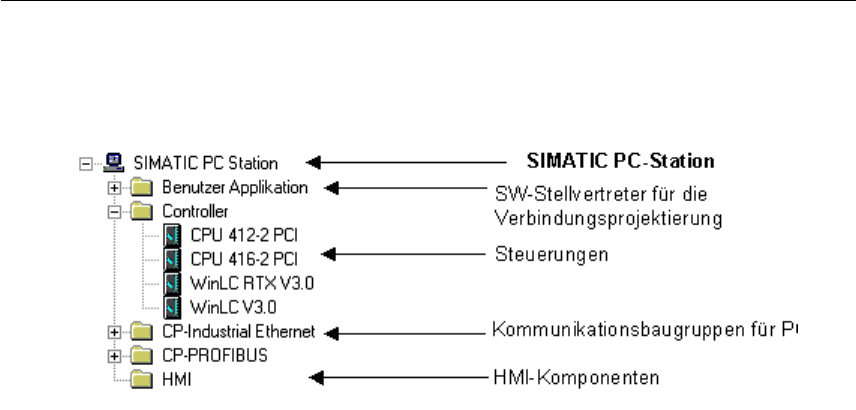

Das folgende Bild zeigt den Aufbau des Hardware-Katalogs für
SIMATIC PC-Stationen:
Vorgehensweise
1. Fügen Sie im SIMATIC Manager eine SIMATIC PC-Station in ihr Projekt ein
(Menübefehl Einfügen > SIMATIC PC Station).
2. Ändern Sie den Namen der SIMATIC PC-Station nach Ihren Bedürfnissen.
Falls der Rechner, mit dem Sie gerade projektieren und Stationen laden,
identisch ist mit der im SIMATIC Manager eingefügten SIMATIC PC-Station,
dann muss der Name dieser Station identisch sein mit dem im Komponenten-
Konfigurator festgelegten Namen. Nur dann ist die SIMATIC PC-Station im
Projekt "zugeordnet", d. h. im SIMATIC Manager und in der Netzansicht als
zugeordnete SIMATIC PC-Station erkennbar.
3. Doppelklicken Sie auf das Objekt SIMATIC PC-Station und anschließend auf
das Objekt "Konfiguration".
HW Konfig zum Bearbeiten der Stationskonfiguration wird geöffnet. Die Zeile
125 der Konfigurationstabelle ist mit dem Stationmanager belegt (nicht
löschbar).
4. Fügen Sie die Komponenten per Drag&Drop in die Konfigurationstabelle der
SIMATIC PC-Station ein, die den Ausbau des realen PCs repräsentieren. Die
Komponenten befinden sich im Fenster "Hardware Katalog" unter SIMATIC PC
Station:
- Software PLC WinLC auf Steckplatz 2 (erweiterte
Konfigurationsmöglichkeiten siehe Steckplatzregeln für eine
PC-basierende SIMATIC Steuerungen)
- SlotPLC CPU 41x-2 PCI (WinAC Slot 412 und WinAC Slot 416) auf
Steckplatz 3 (erweiterte Konfigurationsmöglichkeiten siehe
Steckplatzregeln für eine PC-basierende SIMATIC Steuerungen)
- CPs auf einen der Steckplätze 1 bis 32 (gegebenenfalls Einschränkungen
in der Produktinformationen zum aktuellen CP beachten!)
- SW-Stellvertreter für die Verbindungsprojektierung wie "Benutzer
Application" oder HMI-Komponenten (falls installiert) ebenfalls auf
Steckplatz 1 bis 32
- OPC-Server für OPC-Clients, die auf Variablen entfernter
Automatisierungssysteme über projektierte Verbindungen zugreifen
ebenfalls auf Steckplatz 1 bis 32.
