Konfigurieren der SIMATIC PC-Station (SIMATIC PC based)
Hardware konfigurieren und Verbindungen projektieren mit STEP 7
A5E00706938-01
6-7
6.5 Hervorheben der projektierenden SIMATIC PC-Station
in der Netzansicht
Wenn die SIMATIC PC-Station, mit der Sie das STEP 7-Projekt erstellen, in der
Netzansicht und im SIMATIC Manager dieses Projektes hervorheben dargestellt
werden soll, müssen folgende Voraussetzungen erfüllt sein:
x Es darf kein PG/PC zugeordnet sein.
x Die PG/PC-Schnittstelle muss auf "PC internal (local)" eingestellt sein.
x Die PC-Station muss mit dem Komponenten-Konfigurator konfiguriert sein (der
Komponenten-Konfigurator ist Bestandteil der SIMATIC NET CD ab 7/2001).
x Der Name der PC-Station muss identisch eingegeben werden mit dem
Komponenten-Konfigurator und mit STEP 7 (Stationseigenschaften der
SIMATIC PC-Station).
Aufgrund der Identität des Namens kann STEP 7 die Zuordnung treffen und die
zugeordnete PC-Station hervorheben. Wenn eine der genannten Voraussetzungen
nicht zutrifft, wird das "normale" Symbol für die PC-Station angezeigt.

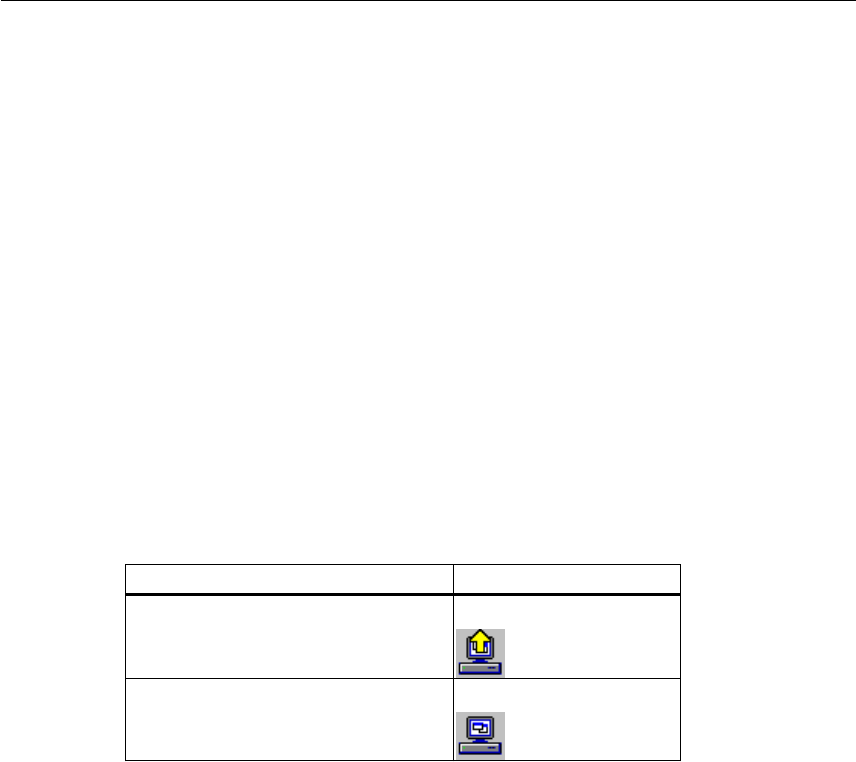

Symbol Bedeutung
SIMATIC PC-Station hervorgehoben
SIMATIC PC-Station nicht
hervorgehoben
