Hardware konfigurieren und Verbindungen projektieren mit STEP 7
A5E00706938-01
8-1
8 Synchroner Betrieb mehrerer CPUs
(Multicomputing)
8.1 Wissenswertes zum Multicomputing-Betrieb
Was ist Multicomputing-Betrieb?
Multicomputing-Betrieb ist der gleichzeitige Betrieb mehrerer (max. 4)
multicomputingfähiger Zentralbaugruppen in einem zentralen Baugruppenträger
(Zentralgerät) der S7-400.
Die beteiligten CPUs wechseln automatisch synchron ihre Betriebszustände, d. h.
die CPUs laufen gemeinsam an und gehen gemeinsam in den Betriebszustand
STOP. Auf jeder CPU läuft das Anwenderprogramm unabhängig von den
Anwenderprogrammen in den anderen CPUs. Dies ermöglicht eine Parallelisierung
von Steuerungsaufgaben.
Beispiel

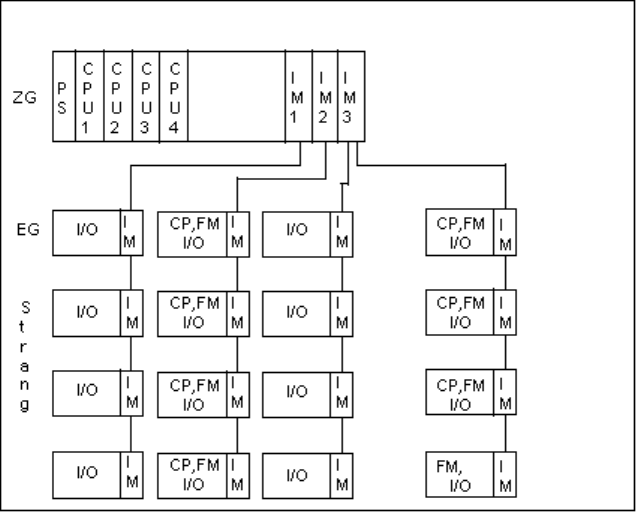

Im folgenden Bild ist ein Automatisierungssystem dargestellt, das im
Multicomputing-Betrieb arbeitet. Jede CPU kann auf die ihr zugewiesenen
Baugruppen (FM, CP, SM) zugreifen.
