11.4 Ethernet-Adressvergabe
Wenn Sie einen Ethernet-CP konfigurieren, dann müssen Sie der Ethernet-
Schnittstelle eine MAC-Adresse oder eine IP-Adresse zuweisen.
Ausführliche Informationen zu Ethernet CPs finden Sie in der
SIMATIC NCM-Dokumentation. An dieser Stelle finden Sie grundsätzliche
Informationen, wie Sie einen Ethernet-Teilnehmer in STEP 7 projektieren.
Teilnehmer konfigurieren und Eigenschaften der Schnittstelle festlegen
1. Bei geöffneter Hardware-Konfiguration wählen Sie aus dem Hardware Katalog
einen Ethernet-CP aus und fügen ihn per Drag & Drop auf eine geeignete Zeile
in der Konfigurationstabelle.
2. Doppelklicken Sie auf das Symbol für den CP in der Konfigurationstabelle
3. Klicken Sie im Register "Allgemein" auf die Schaltfläche "Eigenschaften" (die
Schaltfläche befindet sich im Bereich der Schnittstellenparameter).
4. Stellen Sie die Netzzuordnung her, d. h. markieren Sie im Feld "Subnetz" ein
bestehendes Ethernet-Subnetz oder klicken Sie auf die Schaltfläche "Neu", um
ein neues Ethernet-Subnetz anzulegen.
5. Stellen Sie die MAC-Adresse bzw. die IP-Adresse im Register "Parameter" ein.
Je nach Art des CP hat dieser Teil des Registers ein unterschiedliches
Aussehen.
MAC-Adresse
Jeder Ethernet-CP benötigt eine eindeutige MAC-Adresse, die in der Regel vom
Hersteller auf die Baugruppe aufgedruckt ist und bei der Projektierung des CP
einzugeben ist.

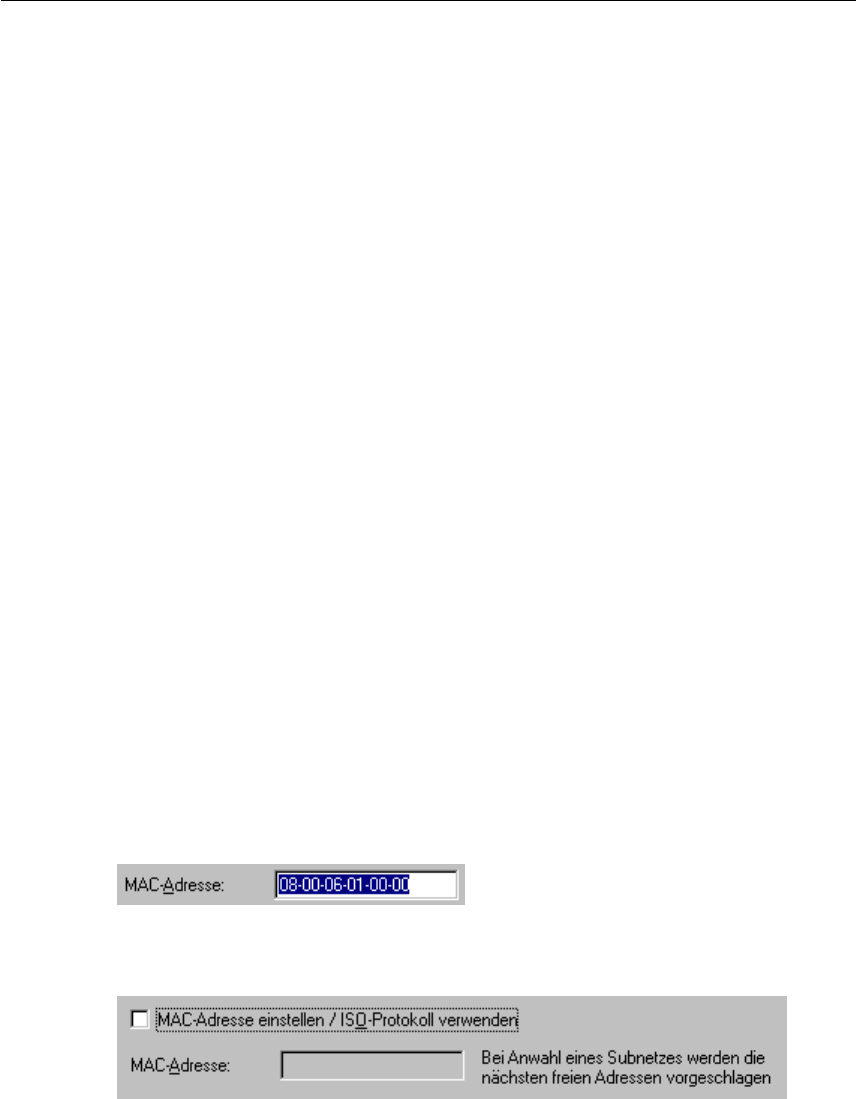

Bei CPs, welche die Eingabe einer MAC-Adresse erfordern, sieht das Feld
folgendermaßen aus:
Neue CPs, die ab Werk eine fest eingestellte MAC-Adresse haben und daher nicht
die Eingabe einer MAC-Adresse erfordern, sieht das Feld folgendermaßen aus:
Nur wenn Sie ISO-Protokoll verwenden (z. B. für ISO-Transportverbindungen),
oder wenn Sie sowohl ISO- als auch TCP/IP-Protokoll verwenden, dann aktivieren
Sie das Kontrollkästchen und tragen die MAC-Adresse der Baugruppe ein.
Wenn Sie nur Verbindungstypen projektieren, die TCP/IP-Protokoll voraussetzen
(TCP-Verbindungen, ISO-on-TCP-Verbindungen, UDP-Verbindungen), dann
lassen Sie das Kontrollkästchen deaktiviert. In diesem Fall kann keine MAC-
Adresse eingetragen werden und die Adresse, die der Baugruppe eingeprägt ist,
bleibt erhalten.
