Vernetzen von Stationen
Hardware konfigurieren und Verbindungen projektieren mit STEP 7
11-12
A5E00706938-01
Grafische Netzansicht öffnen (NetPro starten)
Sie haben folgende Möglichkeiten, die Oberfläche zur Netzkonfiguration zu starten:
Aus SIMATIC Manager Aus Hardware Konfigurie-
ren
1. Projekt öffnen
2. Doppelklick auf ein Subnetz-Symbol (evtl. vorher
Subnetz anlegen mit Menübefehl Einfügen > Sub-
netz >...)
Alternativ können Sie auch auf das Objekt "Verbindungen"
doppelklicken (Symbol ist z. B. unter einer Baugruppe zu
finden, die Verbindungsendpunkt ist; z. B. eine CPU). In
diesem Fall ist beim Start von NetPro die Verbindungs-
tabelle der Baugruppe zum Bearbeiten geöffnet.
Menübefehl Extras > Netz
konfigurieren

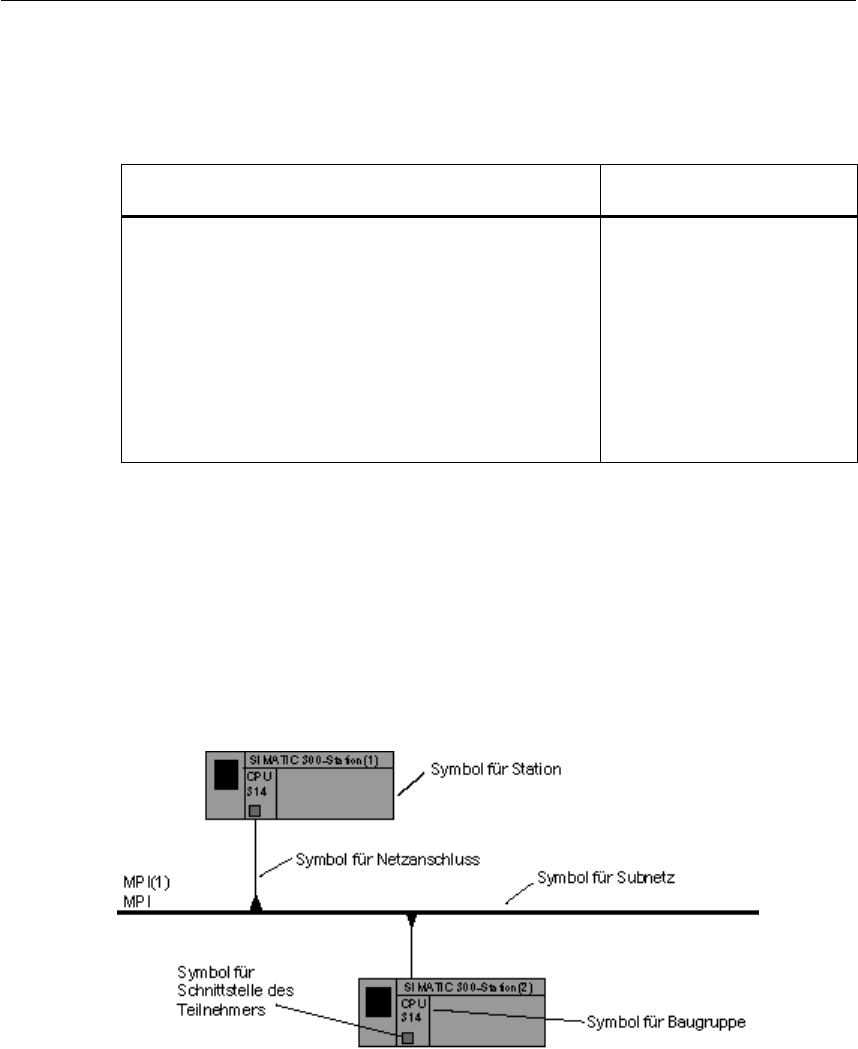

Beispiel für eine grafische Netzansicht
Nach dem Öffnen der Oberfläche zur Netzkonfiguration wird das Fenster für die
grafische Ansicht des Netzes eingeblendet. Bei der erstmaligen Anwahl sind
sichtbar:
x alle bisher im Projekt angelegten Subnetze
x alle bisher im Projekt konfigurierten Stationen
