Bearbeiten einer Station in NetPro

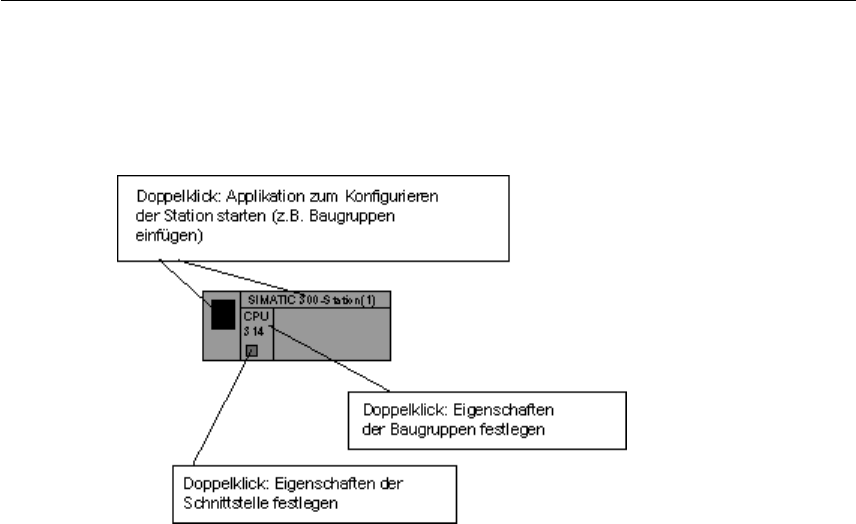

Mit Doppelklick auf einen Bereich des Stationssymbols können Sie die Station
weiter bearbeiten:
Farbliche Markierungen in der Netzansicht
S7-Stationen sind nach Änderung der Projektierung (in NetPro oder in HW Konfig)
farblich gekennzeichnet:
x Eine orange gefärbte S7-Station signalisiert, dass die Projektierung geändert
wurde (d. h. dass die Änderungen übersetzt werden müssen).
x Eine rot gefärbte S7-Station signalisiert, dass die geänderte Projektierung nicht
konsistent und daher nicht übersetzbar ist. In diesem Fall müssen Sie die bei
einer Konsistenzprüfung protokollierten Fehler beseitigen.
Eine nicht konsistente Station wird erst nach einer Konsistenzprüfung rot
gefärbt, d. h. nachdem Sie den Menübefehl Netz > Konsistenz prüfen oder
Netz > Speichern und übersetzen ausgeführt haben.
Die Rot-Markierungen werden beim Speichern einer Station nicht
mitgespeichert und sind daher erst nach einer erneuten Konsistenzprüfung
vollständig.
Nicht jeder Übersetzungsbedarf nach Änderung der Projektierung wird von STEP 7
erkannt:
x Wenn an einem PROFIBUS-Subnetz mehr als ein Master angeschlossen ist
und ein Slave an das Subnetz angeschlossen wird, der eine Änderung der
Busparameter bewirkt: Der Übersetzungsbedarf wird nur für die Station des
Mastersystem erkannt, dem der hinzugefügte Slave zugeordnet ist. Das andere
Mastersystem, das ebenfalls am selben PROFIBUS-Subnetz angeschlossen
ist, wird nicht markiert.
x Wenn Sie die Teilnehmeradresse einer Schnittstelle in einer S7-Station ändern
und diese Station als Router (S7-Routing) für PG-Zugriffe funktioniert: In
diesem Fall müssen andere S7-Stationen am Subnetz ebenfalls übersetzt und
geladen werden, damit sie die Routing-Informationen erhalten. Diese S7-
Stationen werden aber nicht markiert.
