Vernetzen von Stationen
Hardware konfigurieren und Verbindungen projektieren mit STEP 7
11-16
A5E00706938-01
11.6.4 Erzeugen und parametrieren eines Netzanschlusses
Voraussetzung
NetPro ist geöffnet, die bereits konfigurierten Stationen sind sichtbar.
Vorgehensweise
1. Klicken Sie auf das Symbol für die Schnittstelle des Teilnehmers ( ), halten
Sie die Maustaste gedrückt und ziehen Sie den Mauszeiger an das Subnetz.
Bei nicht möglichen Anschlussmöglichkeiten (z. B. Anschluss einer MPI-
Schnittstelle an ein Subnetz des Typs Ethernet) ändert sich das Mauszeiger-
Symbol in ein Verbotsschild.
Verbotsschild .
Ergebnis: Der Netzanschluss wird als senkrechte Linie zwischen Station/DP-
Slave und Subnetz eingeblendet. Wenn die Ansicht > Subnetzlängen
reduziert aktiviert ist, dann verlängert sich automatisch das Subnetz, so dass
der Netzanschluss senkrecht über der Schnittstelle zu liegen kommt.
2. Doppelklicken Sie auf das Symbol für den Netzanschluss oder auf das Symbol
für die Schnittstelle.
Ergebnis: Es wird der Eigenschaftsdialog des Subnetz-Teilnehmers
aufgeblendet.
3. Parametrieren Sie die Teilnehmereigenschaften (z. B. Name und Adresse des
Teilnehmers).

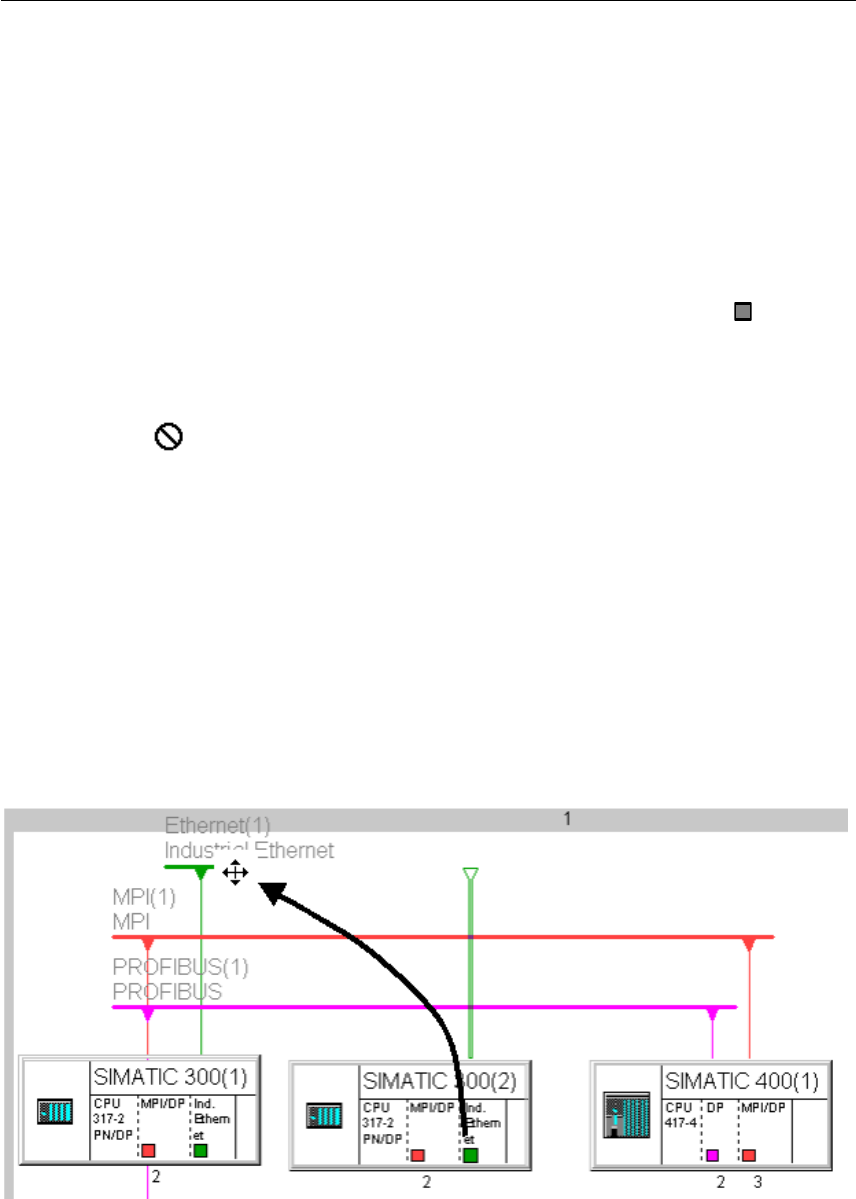

Das folgende Bild zeigt die Ziehbewegung des Mauszeigers, wenn die Ansicht >
Subnetzlängen reduziert aktiviert ist.
