Vernetzen von Stationen
Hardware konfigurieren und Verbindungen projektieren mit STEP 7
11-22
A5E00706938-01

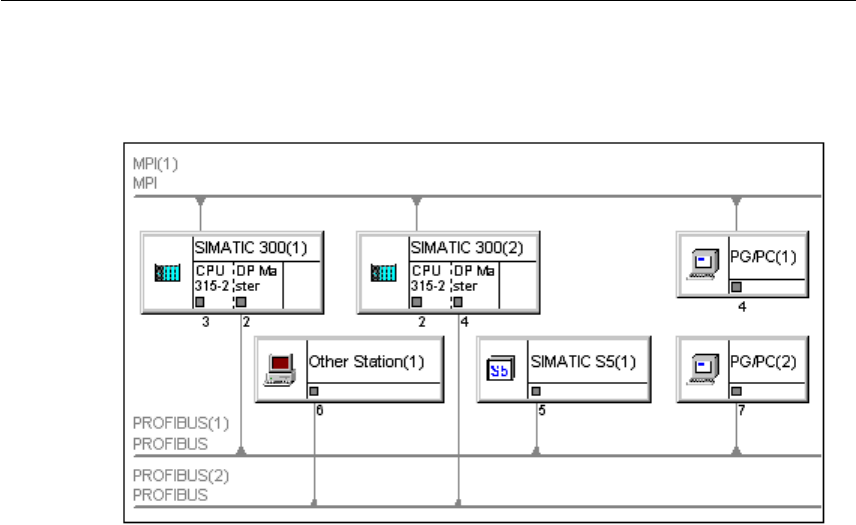

Und so sehen die Anschlusspunkte in der Netzansicht aus ("PG/PC(1))" und
("PG/PC(2))":
Sie können jetzt einem der Symbole "PG/PC" Ihr PG (Erstellsystem, mit dem Sie
online auf Stationen zugreifen wollen) zuordnen. Durch die Zuordnung werden die
Schnittstellen in Ihrem Erstellsystem entsprechend den projektierten Einstellungen
angepasst. Bei Änderung der projektierten Einstellungen (z. B. Netzeigenschaft
Übertragungsgeschwindigkeit geändert) wird die Schnittstelle in Ihrem
Erstellsystem automatisch angepasst.
Vorgehensweise
1. Falls das PG/PC bereits zugeordnet ist: Lösen Sie die Zuordnung, indem Sie
das Symbol "PG/PC" markieren und den Menübefehl Zielsystem > PG/PC-
Zuordnung aufheben wählen. Das Symbol von zugeordneten PG/PC
unterscheidet sich vom Symbol für nicht zugeordnete PGs/PCs.
2. Markieren Sie in der Netzansicht das Symbol "PG/PC", das Ihr
angeschlossenes Erstellsystem repräsentieren soll.
3. Wählen Sie den Menübefehl Zielsystem > PG/PC zuordnen.
4. Ordnen Sie im Register "Zuordnung" eine Schnittstellenparametrierung im
Erstellsystem (Ihr PG/PC) eine Schnittstelle des Symbols "PG/PC" zu.
