Vernetzen von Stationen
Hardware konfigurieren und Verbindungen projektieren mit STEP 7
11-36
A5E00706938-01
11.8 Vernetzen von Stationen aus unterschiedlichen
Projekten
Einführung
Bei komplexen vernetzten Anlagen kann es zweckmäßig sein, die Stationen in
mehreren Projekten zu verwalten.
Ab Version V5.2 von STEP 7 können Sie mehrere Projekte mit Hilfe des
Multiprojekts systemunterstützt projektieren. Diese Vorgehensweise empfehlen wir
für neu anzulegende Projekte.

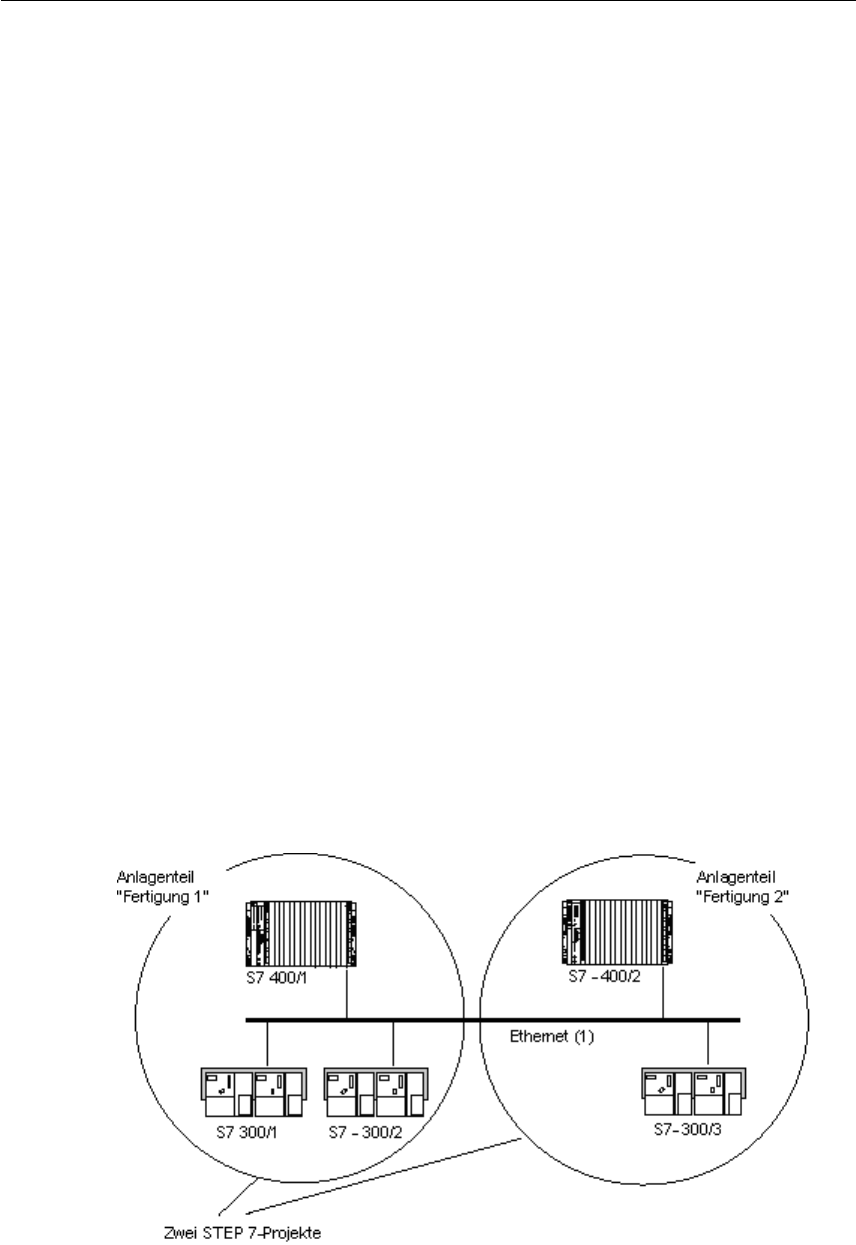

Im Bild unten ist eine vernetzte Anlage in die beiden Anlageteile (Projekte)
"Fertigung 1" und "Fertigung 2" aufgeteilt.
Ohne Multiprojekt ergibt sich folgendes Problem: Für das Projekt "Fertigung 1" sind
Stationen, die im Projekt "Fertigung 2" konfiguriert wurden, unbekannt.
Projektierung ohne Multiprojekt
x Als Stellvertreter für eine Station im Projekt "Fertigung 2" müssen Sie das
Symbol "Andere Station" im Projekt "Fertigung 1" einfügen. Die "Andere
Station" als "Stellvertreter-Objekt" beschränkt sich auf die Eigenschaften, die für
die Netzsicht relevant sind.
x Das Subnetz, an dem beide Anlagenteile "hängen", müssen Sie zweimal
identisch projektieren, und zwar im Projekt "Fertigung 1" und im Projekt
"Fertigung 2"
Die Verantwortung für die Konsistenz der Netzdaten in den verschiedenen
Projekten obliegt in diesem Fall Ihnen; STEP 7 kann nicht Konsistenz "über
Projektgrenzen hinweg" sicherstellen!
