Verbindungen projektieren
Hardware konfigurieren und Verbindungen projektieren mit STEP 7
A5E00706938-01
12-9
Tipp: Verbindungsressourcen einer S7-300-CPU können im Eigenschaftsdialog
der CPU (Register "Kommunikation") für OP-/PG- und S7-Basiskommunikation
reserviert werden und es werden die bereits projektierten S7-Verbindungen
("S7-Kommunikation") angezeigt.

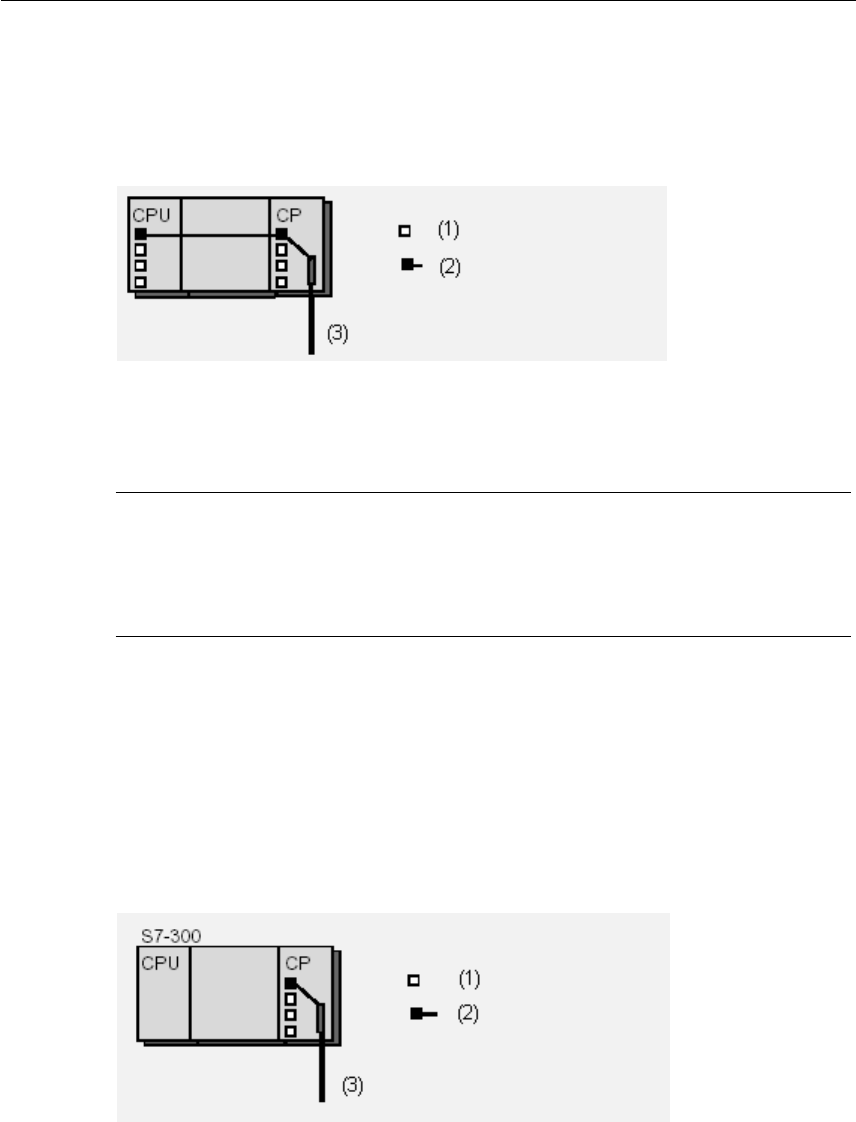

(1) Freie Verbindungsressource
(2) Belegte Verbindungsressource
(3) Industrial Ethernet, PROFIBUS
Hinweis
Um PG-Funktionen über die MPI- bzw. über die integrierte DP-Schnittstelle auf
CPs für die S7-400 auszuführen, werden auf der CPU zwei
Verbindungsressourcen (für zwei Übergangspunkte) benötigt. Diese sind für die
Summe der projektierbaren S7-Verbindungen zu berücksichtigen.
SEND/RECEIVE-Schnittstelle
Die Kommunikation über die SEND/RECEIVE-Schnittstelle erfolgt ausschließlich
über CPs. Hierbei wird pro Verbindung (d. h. FDL-, ISO-Transport- ISO-on-TCP-,
UDP- und TCP-Verbindung) auf dem CP eine Verbindungsressource für den
Endpunkt belegt.
Auf der S7-300- und C7-600-CPU werden hier keine Verbindungsressourcen für
die Verbindung benötigt.
(1) Freie Verbindungsressource
(2) Belegte Verbindungsressource
(3) Industrial Ethernet, PROFIBUS
