S7-Verbindungen über S7/M7-300 und C7-600

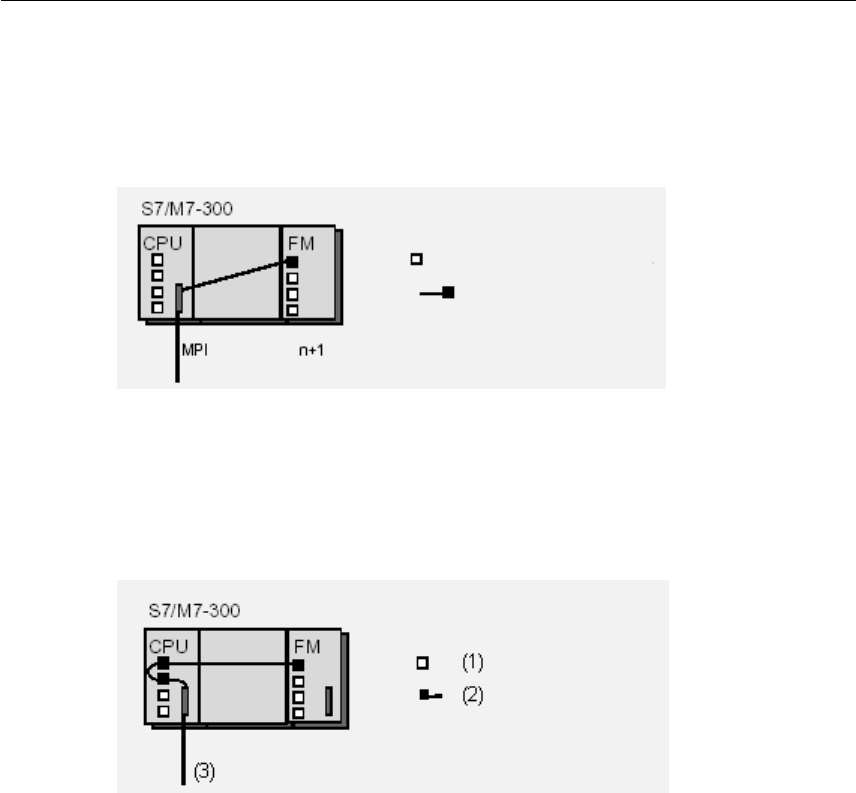

Bei den S7-Verbindungen über die MPI-Schnittstelle werden bei einer S7/M7-300
(ausschließlich für CPU 312-316) und C7-600 nur auf der FM je eine
Verbindungsressource für den Endpunkt belegt.
(1) Freie Verbindungsressource
(2) Belegte Verbindungsressource
Bei S7-Verbindungen über die interne MPI-/PROFIBUS-DP-Schnittstelle werden
auf der CPU pro S7-Verbindung zwei Verbindungsressourcen (für zwei
Übergangspunkte) und auf der FM je eine Verbindungsressource (für den
Endpunkt) belegt.
(1) Freie Verbindungsressource
(2) Belegte Verbindungsressource
(3) PROFIBUS-DP
