Verbindungen projektieren
Hardware konfigurieren und Verbindungen projektieren mit STEP 7
12-12
A5E00706938-01

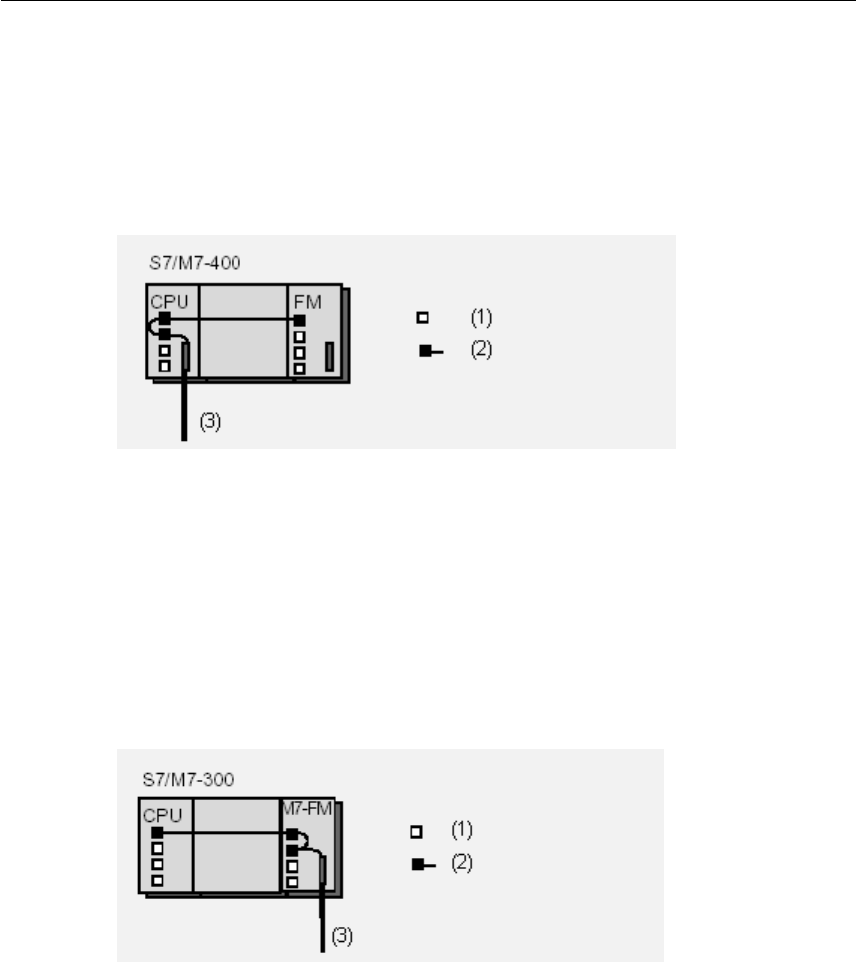

S7-Verbindungen über S7/M7-400
Bei S7-Verbindungen über die interne MPI-/PROFIBUS-DP-Schnittstelle werden
auf der CPU pro S7-Verbindung zwei Verbindungsressourcen (für zwei
Überganspunkte) und auf der FM je eine Verbindungsressource (für den Endpunkt)
belegt. Dies gilt auch für jede weitere CPU (Multicomputing-Betrieb) innerhalb der
gleichen Station, da dieser Teilnehmer am MPI ist.
(1) Freie Verbindungsressource
(2) Belegte Verbindungsressource
(3) MPI oder MPI/PROFIBUS-DP
S7-Verbindungen über M7-FMs
Bei S7-Verbindungen über die interne FM-PROFIBUS-DP-Schnittstelle werden auf
der FM pro S7-Verbindung zwei Verbindungsressourcen (für zwei
Übergangspunkte) und auf einer S7/M7- bzw. C7-600-CPU je eine
Verbindungsressource (für den Endpunkt) belegt.
(1) Freie Verbindungsressource
(2) Belegte Verbindungsressource
(3) PROFIBUS-DP
