Verbindungen projektieren
Hardware konfigurieren und Verbindungen projektieren mit STEP 7
12-14
A5E00706938-01
Fall 1: Konfiguration mit redundant aufgebauten H-Stationen (lokal und entfert),
zwei Teilverbindungen möglich

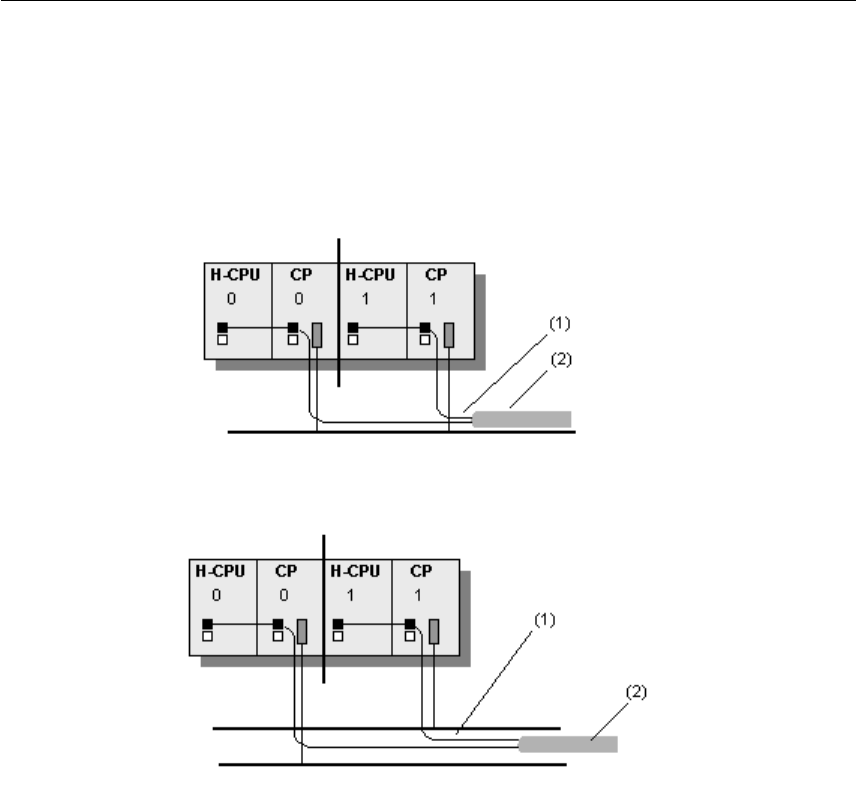

Wie in folgenden Bildern gezeigt, werden auf den beiden CPUs je eine Ressource
belegt und auf den beteiligten CPs ebenfalls eine Verbindungsressource belegt.
(1) Teilverbindung
(2) Hochverfügbare S7-Verbindung
