Fall 2: Konfigurationmit nicht redundant aufgebauter H-Station (lokal) und
redundant aufgebauter H-Station (entfernt)
In diesem Fall ist zu unterscheiden, ob die redundant aufgebaute Partnerstation
insgesamt mit zwei oder vier CPs bestückt ist.
Wenn die Partnerstation mit insgesamt zwei CPs bestückt ist, wird auf der lokalen
H-CPU eine Verbindungsressource reserviert und auf dem lokalen CP zwei
Verbindungsressourcen reserviert.
Wenn die Partnerstation mit insgesamt vier CPs bestückt ist und die Option "max.
CP-Redundanz ermöglichen" gewählt wurde, dann sind insgesamt vier
Verbindungswege möglich. Trotzdem wird für die lokale H-CPU eine
Verbindungsressource reserviert und für den lokalen CP zwei
Verbindungsressourcen reserviert. Der Grund dafür ist, dass maximal zwei
Teilverbindungen aktiv sein können.

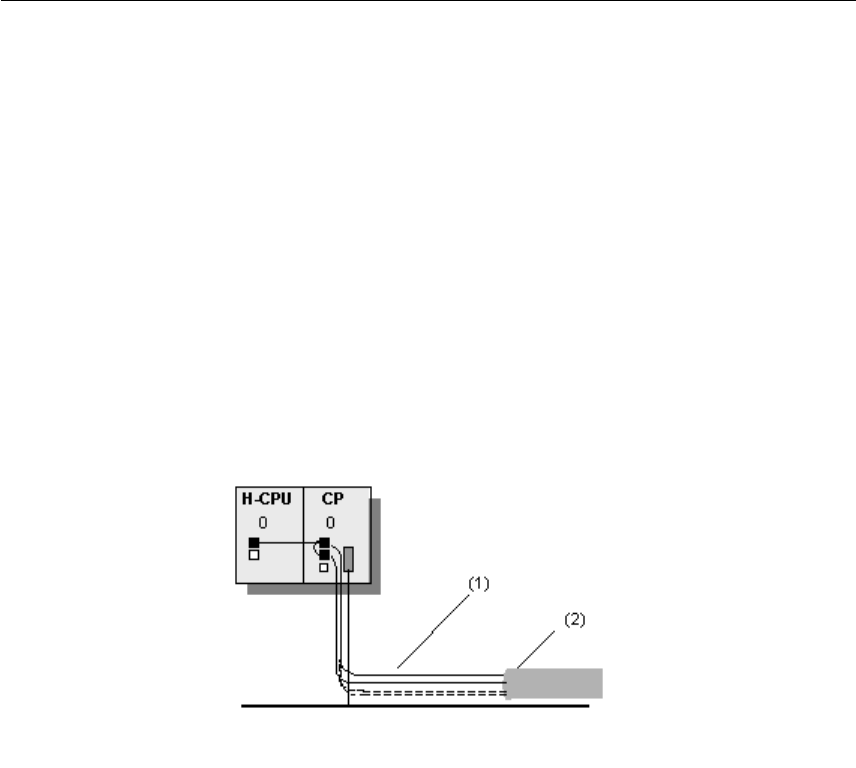

(1) Teilverbindung
(2) Hochverfügbare S7-Verbindung
