Verbindungen projektieren
Hardware konfigurieren und Verbindungen projektieren mit STEP 7
12-16
A5E00706938-01

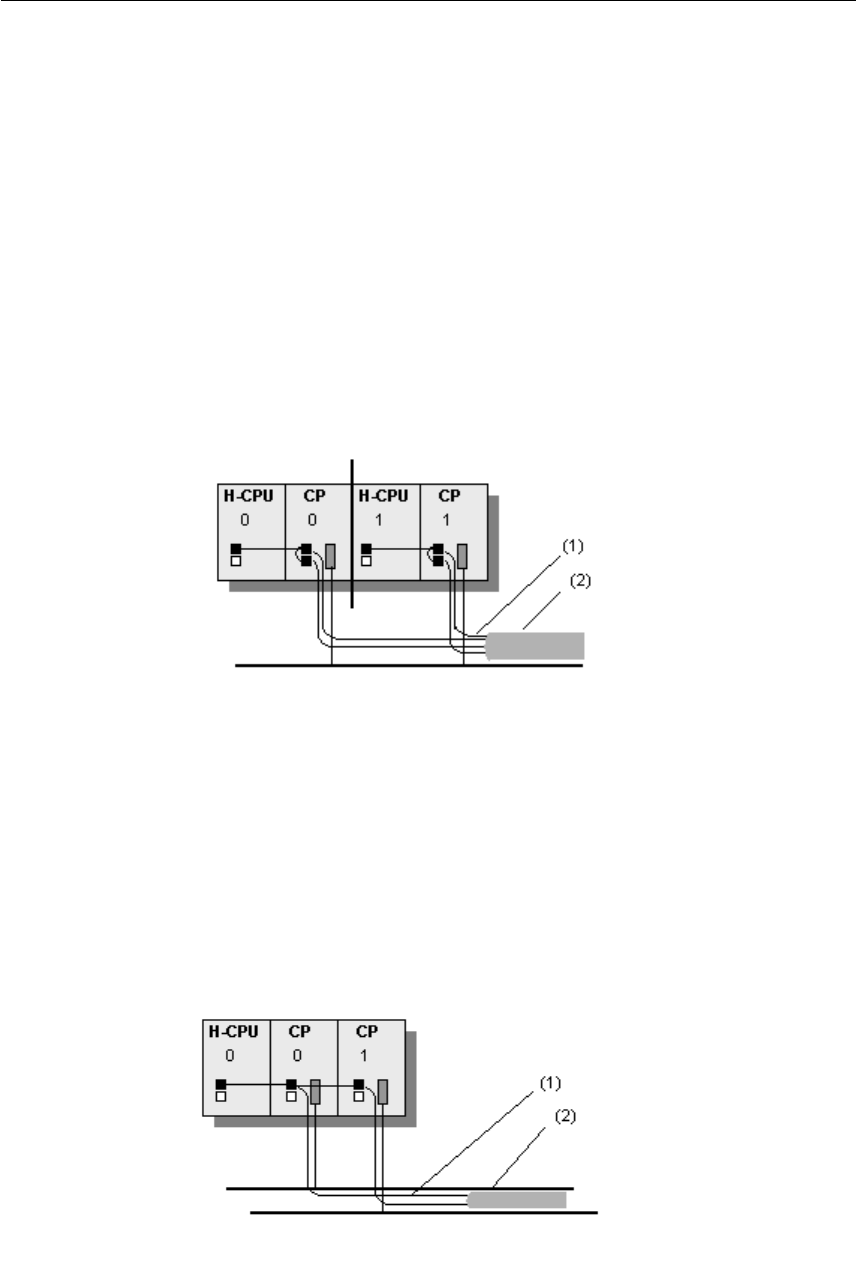

Fall 3: Konfiguration mit redundant aufgebauten H-Stationen (lokal und entfert),
vier Teilverbindungen möglich
Wenn redundant aufgebaute H-Stationen über ein Subnetz miteinander verbunden
sind, dann sind max. vier Teilverbindungen möglich. Für die H-CPUs wird jeweis
eine Verbindungsessource reserviert und für die beteiligten CPs werden jeweils
zwei Verbindungsressourcen reserviert.
Folgende Teilverbindungen sind möglich:
Von H-CPU0/CP0 (lokale Station) nach CP0 /H-CPU0 (Partnerstation)
Von H-CPU1/CP1 (lokale Station) nach CP1 /H-CPU1 (Partnerstation)
Von H-CPU0/CP0 (lokale Station) nach CP1 /H-CPU1 (Partnerstation)
Von H-CPU1/CP1 (lokale Station) nach CP0 /H-CPU0 (Partnerstation)
(1) Teilverbindung
(2) Hochverfügbare S7-Verbindung
Fall 4: Konfigurationmit nicht redundant aufgebauter H-Station und zwei CPs
(lokal) und redundant aufgebauter H-Station (entfernt)
Wenn die lokale Station mit insgesamt zwei CPs bestückt ist, wird auf der lokalen
H-CPU eine Verbindungsressource reserviert und auf den lokalen CPs ebenfalls
jeweils eine Verbindungsressource reserviert.
(1) Teilverbindung
(2) Hochverfügbare S7-Verbindung
