Fall 5: Konfiguration mit redundant aufgebauter H-Station (lokal) und redundant
aufgebauter H-Station (entfernt) mit max. CP-Redundanz
Wenn die lokale Station und die Partnerstation mit insgesamt vier CPs bestückt
sind und die Option "max. CP-Redundanz ermöglichen" gewählt wurde, dann sind
insgesamt vier Verbindungswege möglich. STEP 7 reserviert für die lokale H-CPU
eine Verbindungsressource und für die lokalen CPs jeweils eine
Verbindungsressource.
Folgende Teilverbindungen sind möglich:
Von H-CPU0/CP0 (lokale Station) nach CP0 /H-CPU0 (Partnerstation)
Von H-CPU1/CP2 (lokale Station) nach CP2 /H-CPU1 (Partnerstation)
Von H-CPU0/CP1 (lokale Station) nach CP1 /H-CPU0 (Partnerstation)
Von H-CPU1/CP3 (lokale Station) nach CP3 /H-CPU1 (Partnerstation)

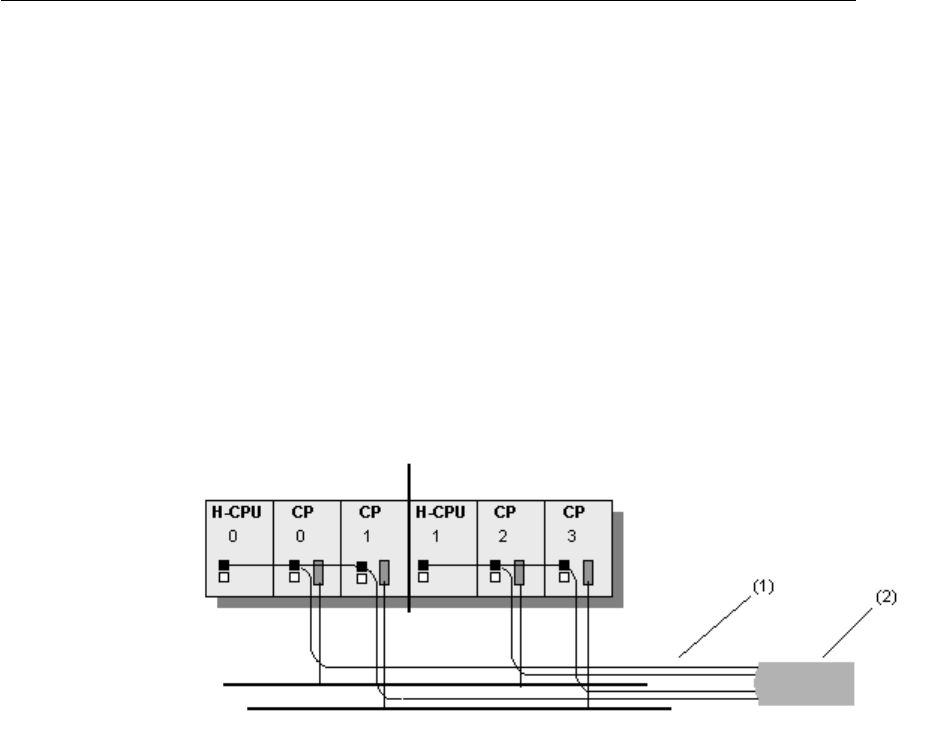

(1) Teilverbindung
(2) Hochverfügbare S7-Verbindung
