Verbindungen projektieren
Hardware konfigurieren und Verbindungen projektieren mit STEP 7
A5E00706938-01
12-43
Dialog "Adressendetails" bei S7-Verbindungen zu einem Partner in einem
anderen Projekt
In den Dialogen zu den Verbindungseigenschaften (Dialogfeld "Eigenschaften
S7-Verbindung" und "Adressendetails") zu einem unspezifizierten Partner müssen
Sie Adresse (der Schnittstelle), Endpunkt der Verbindung (Rack/Steckplatz) und
Verbindungsressourcen der jeweils "anderen Seite" (d. h. des
Verbindungspartners) eingeben bzw. auswählen.

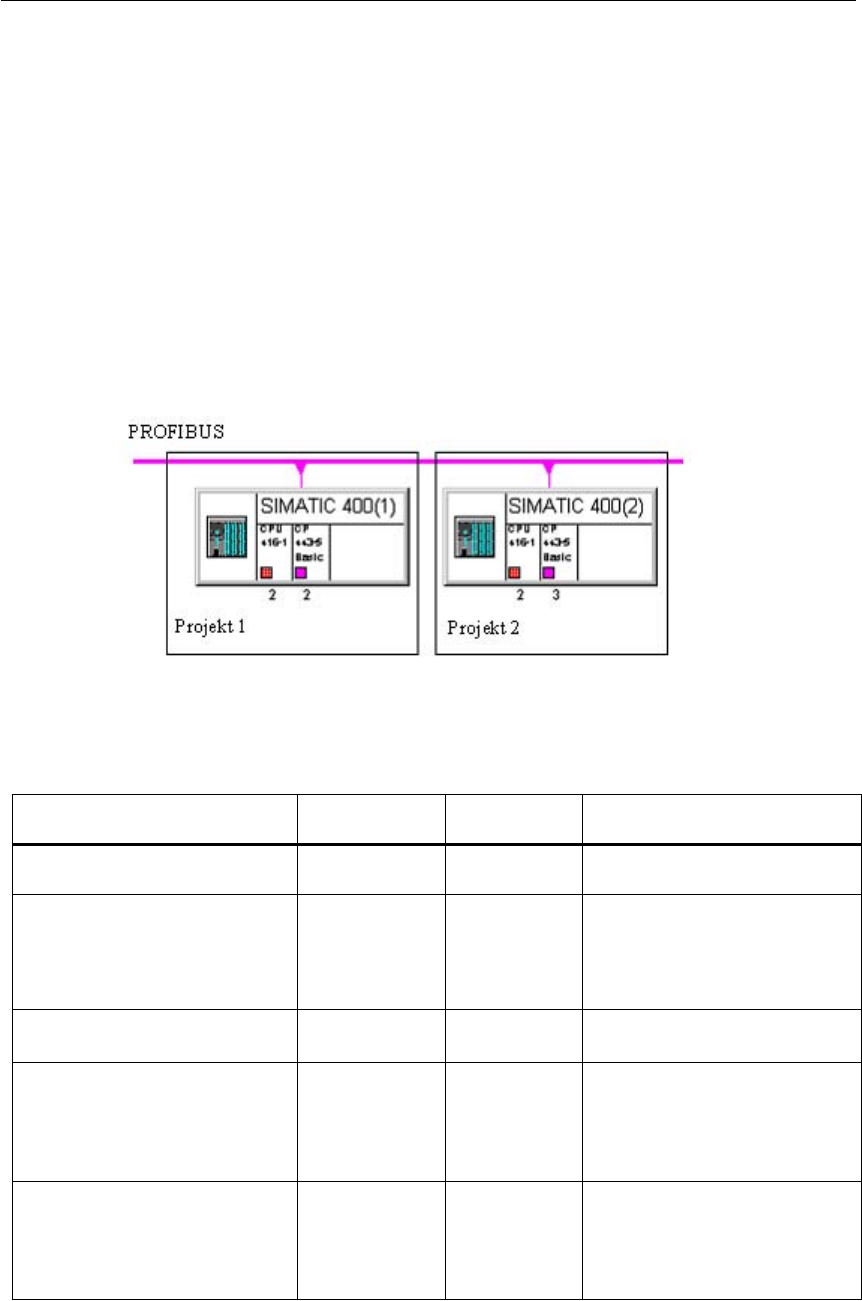

Beispiel: Folgende Konfiguration ist vorausgesetzt:
Die Stationen befinden sich in verschiedenen Projekten. Die CPU als
Verbindungsendpunkt befindet sich bei beiden Projekten im Zentralgerät (Rack 0),
Steckplatz 4. Beide Stationen sind über die PROFIBUS-Schnittstelle eines CP
vernetzt.
Die folgende Tabelle zeigt, welche ergänzenden Angaben für die gezeigte
Konfiguration erforderlich sind, um einen Verbindungsaufbau im Betrieb zu
ermöglichen.
Angaben in Dialogen zum
unspezifizierten Verb.Partner...
... bei Projekt 1 ...bei Projekt 2 Bemerkungen
Aktiver Verbindungsaufbau Ja Nein Dialog: "Eigenschaften S7-
Verbindung"
Adresse (Schnittstelle)
Lokal/Partner
Lokal: 2
Partner: 3
Lokal: 3
Partner: 2
Dialog: "Eigenschaften S7-
Verbindung", unter
"Verbindungsweg"; die Adressen
müssen "kreuzweise"
übereinstimmen
Rack/Steckplatz Lokal: 0/4
Partner: 0/4
Lokal: 0/4
Partner: 0/4
Dialog: "Adressendetails"
Verbindungsressource (hex)
(Lokal/Partner)
Lokal: 10
Partner: 11
Lokal: 11
Partner: 10
Dialog: "Adressendetails";
Verbindungsressourcen dürfen
nicht doppelt vergeben werden
und müssen "kreuzweise"
übereinstimmen.
TSAP (Transport Service Access
Point)
Wird angezeigt
(nicht
veränderbar)
Wird angezeigt
(nicht
veränderbar)
Dialog: "Adressendetails";
Für stationsinterne Adressierung
der Schnittstelle, über welche die
Verbindung "läuft" (setzt sich aus
den Adressendetails zusammen)
