Arbeiten mit Projekten im Multiprojekt
Hardware konfigurieren und Verbindungen projektieren mit STEP 7
16-16
A5E00706938-01

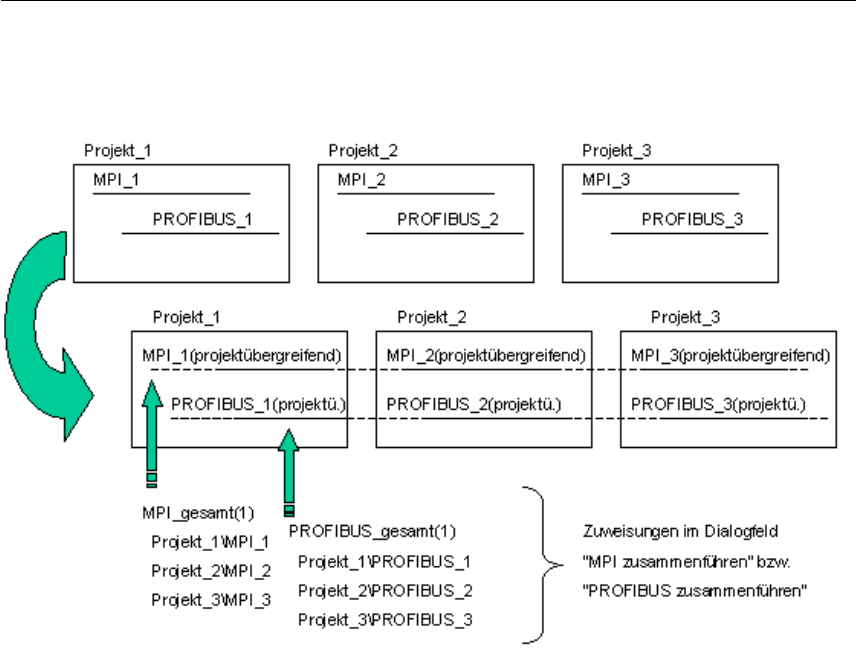

Das folgende Bild verdeutlicht den Zusammenhang:
Trennen von Subnetzen
Subnetze, die zusammengeführt sind, können Sie wieder trennen.
1. Wählen Sie den Menübefehl Bearbeiten > Subnetze zusammenführen /
trennen > ....
Mit dem letzten Teil des Menübefehls wählen Sie den Subnetztyp aus.
2. Im Folgedialog markieren sie im rechten Feld "Zusammengeführt" ein Subnetz,
das aus dem Gesamt-Subnetz herausgetrennt werden soll.
3. Klicken Sie auf die Schaltfläche "Pfeil-nach-links".
Das markierte Subnetz erscheint im linken Feld (Subnetze im Multiprojekt).
Eigenschaften zusammengeführter Subnetze
Beim Zusammenführen werden übertragbare Subnetz-Eigenschaften des
führenden Subnetzes auf die anderen Subnetze derselben Gruppe übertragen.
Das sind neben der S7-Subnetz-ID z. B. bei PROFIBUS-Subnetzen zusätzlich die
Eigenschaften Profil, Übertragungsgeschwindigkeit, Höchste Adresse, Anzahl
zusätzlich zu berücksichtigender Teilnehmer.
Folgende Subnetz-Parameter werden nicht angeglichen und bleiben deshalb als
Subnetz-Eigenschaften der einzelnen Subnetze einer Gruppe erhalten:
x Name
x Autor
x Kommentar
