Arbeiten mit Projekten im Multiprojekt
Hardware konfigurieren und Verbindungen projektieren mit STEP 7
A5E00706938-01
16-17
16.6 Darstellung zusammengeführter Subnetze in der
Netzansicht

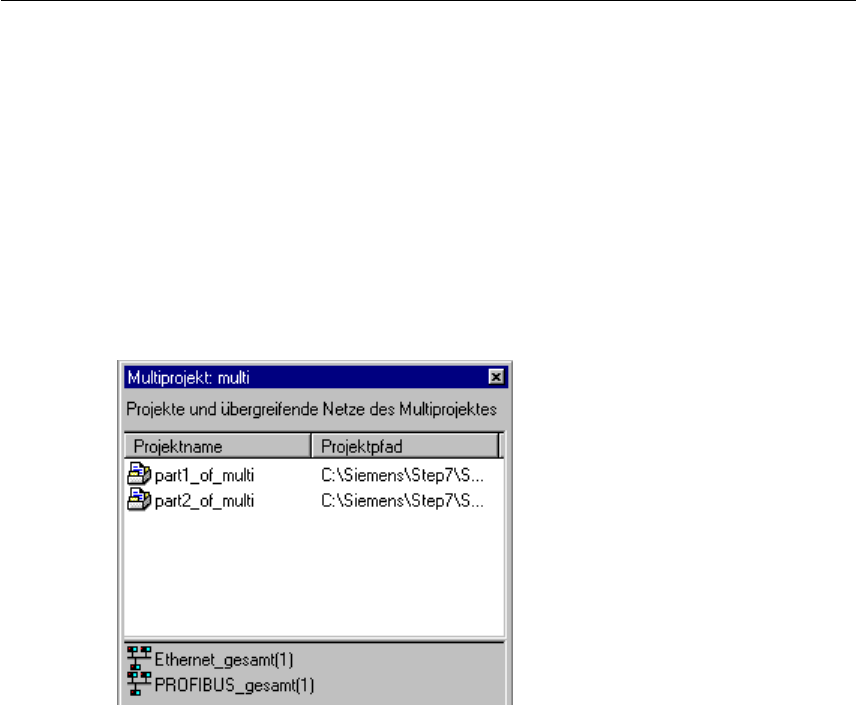

Fenster "Multiprojekt"
Wenn Sie ein Projekt in NetPro öffnen, das Bestandteil eines Multiprojekts ist, wird
das Fenster "Multiprojekt" angezeigt.
Das Fenster können Sie mit dem Menübefehl Ansicht > Multiprojekt anzeigen
bzw. verbergen. Alternativ können Sie die Ansicht über ein Symbol steuern.
Im oberen Teil des Fensters werden die im Multiprojekt enthaltenen Projekte
angezeigt, im unteren Teil sind alle projektübergreifenden Subnetze des
Multiprojekts dargestellt, und zwar mit ihrem Gesamt-Subnetznamen.
Wenn Sie Projekte im oberen Teil des Fensters markieren (Mehrfachauswahl
möglich), werden im unteren Teil des Fensters genau die projektübergreifenden
Subnetze markiert, die durch alle markierten Projekte laufen.
Tipp: Zum schnellen Navigieren 'zwischen den Projekten' eines Multiprojekts
doppelklicken Sie auf das entsprechende Projekt im Fenster "Multiprojekt".
Daraufhin öffnet STEP 7 die Netzansicht des betreffenden Projekts in einem
eigenen Fenster.
Netzansicht
In der Netzansicht werden Subnetze, die projektübergreifend sind, mit dem
Namenszusatz "...(projektübergreifend)" dargestellt.
