Arbeiten mit Projekten im Multiprojekt
Hardware konfigurieren und Verbindungen projektieren mit STEP 7
16-22
A5E00706938-01

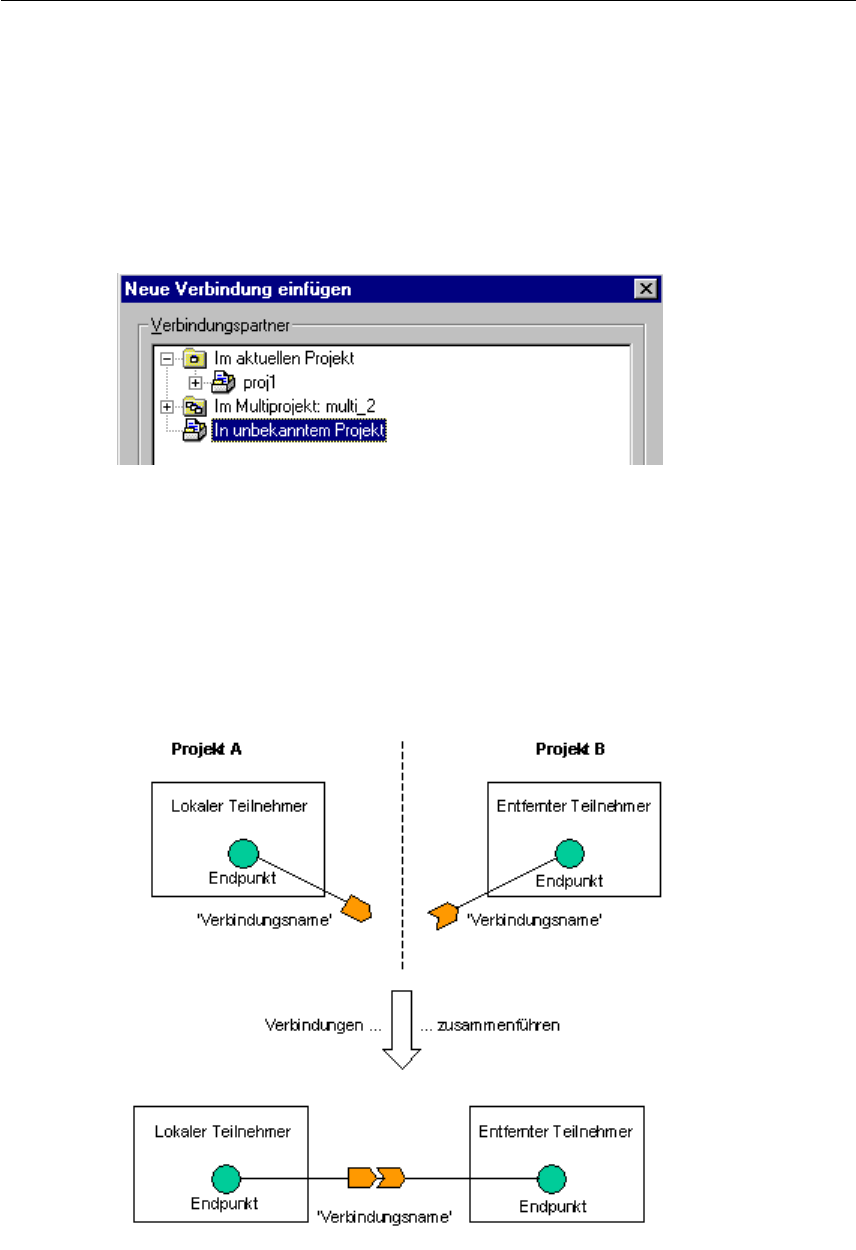

Projektübergreifende Verbindungen zu einem Partner in einem "unbekannten"
Projekt
Wenn der Verbindungspartner im Multiprojekt nicht 'greifbar' ist, weil das
betreffende Projekt an einem anderen Ort erstellt wird oder weil es in Bearbeitung
und daher gesperrt ist, dann wählen Sie als Verbindungspartner "Partner in
unbekanntem Projekt". Im Partnerprojekt wird ebenfalls als Verbindungspartner
"Partner in unbekanntem Projekt" gewählt.
Mit dieser Vorgehensweise wird in beiden Projekten eine Verbindung reserviert, die
später, wenn das Partnerprojekt in das Multiprojekt aufgenommen wird,
systemunterstützt abgeglichen werden kann.
In den Eigenschaften der Verbindung muss dazu in beiden Projekten ein gleicher
Verbindungsname (Referenz) projektiert werden. Aufgrund des
Verbindungsnamens ist eine Zuordnung des Verbindungspartners und ein Abgleich
der Verbindungseigenschaften möglich (Menübefehl Bearbeiten > Verbindungen
zusammenführen).
