Hardware konfigurieren und Verbindungen projektieren mit STEP 7
A5E00706938-01
2-1
2 Konfigurieren der zentralen Baugruppen
2.1 Regeln für die Anordnung von Baugruppen
(SIMATIC 300)
Grundregel

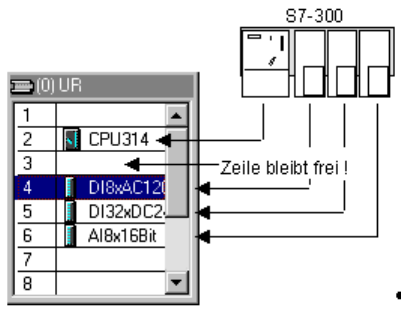

Baugruppen müssen lückenlos aneinandergereiht werden.
Ausnahme: Bei Aufbau mit einem Baugruppenträger müssen Sie einen Steckplatz
der Konfigurationstabelle freilassen (reserviert für Anschaltungsbaugruppe). Das ist
bei S7-300 der Steckplatz 3, bei M7-300 der Steckplatz hinter dem
Baugruppenverbund (Steckplatz 3, 4, 5 oder 6). Im tatsächlichen Aufbau haben Sie
keine Lücke, da der Rückwandbus sonst unterbrochen wäre!
Steckplatzregeln (S7-300)
Baugruppenträger 0:
x Steckplatz 1: Nur Stromversorgung (z. B. 6ES7 307-...) oder leer
x Steckplatz 2: Nur Zentralbaugruppe (z. B. 6ES7 314-...)
x Steckplatz 3: Anschaltungsbaugruppe (z. B. 6ES7 360-.../361-...) oder leer
x Steckplatz 4 bis 11: Signal- oder Funktionsbaugruppen,
Kommunikationsprozessoren oder leer
