Konfigurieren der zentralen Baugruppen
Hardware konfigurieren und Verbindungen projektieren mit STEP 7
A5E00706938-01
2-19
2.4 Ergänzen des zentralen Baugruppenträgers um
Erweiterungsbaugruppenträger
Konfigurieren von Erweiterungsbaugruppenträgern bei SIMATIC 300
Für SIMATIC 300-Stationen stehen als zentraler Baugruppenträger wie als
Erweiterungsbaugruppenträger nur "Profilschienen" zur Verfügung; d. h. Sie
platzieren soviel Profilschienen (max. 4), wie im realen Aufbau vorhanden sind.
Erweiterungsbaugruppenträger werden in STEP 7 gekoppelt, indem Sie auf jeden
Baugruppenträger die entsprechenden Anschaltungsbaugruppen auf Steckplatz 3
stecken.
x Für die Erweiterung um genau einen Baugruppenträger:
Baugruppenträger 0 und 1: IM 365
x Für die Erweiterung um bis zu 3 Baugruppenträgern:
Baugruppenträger 0: IM 360; Baugruppenträger 1 bis 3: IM 361
Konfigurieren von Erweiterungsbaugruppenträgern bei SIMATIC 400
Bei SIMATIC 400 sind die Erweiterungsmöglichkeiten aufgrund der
unterschiedlichen Baugruppenträger und Anschaltungsbaugruppen komplexer.
Alle Erweiterungsbaugruppenträger, die an eine Schnittstelle der Sende-IM des
zentralen Baugruppenträgers angeschlossen sind, bilden einen Strang.

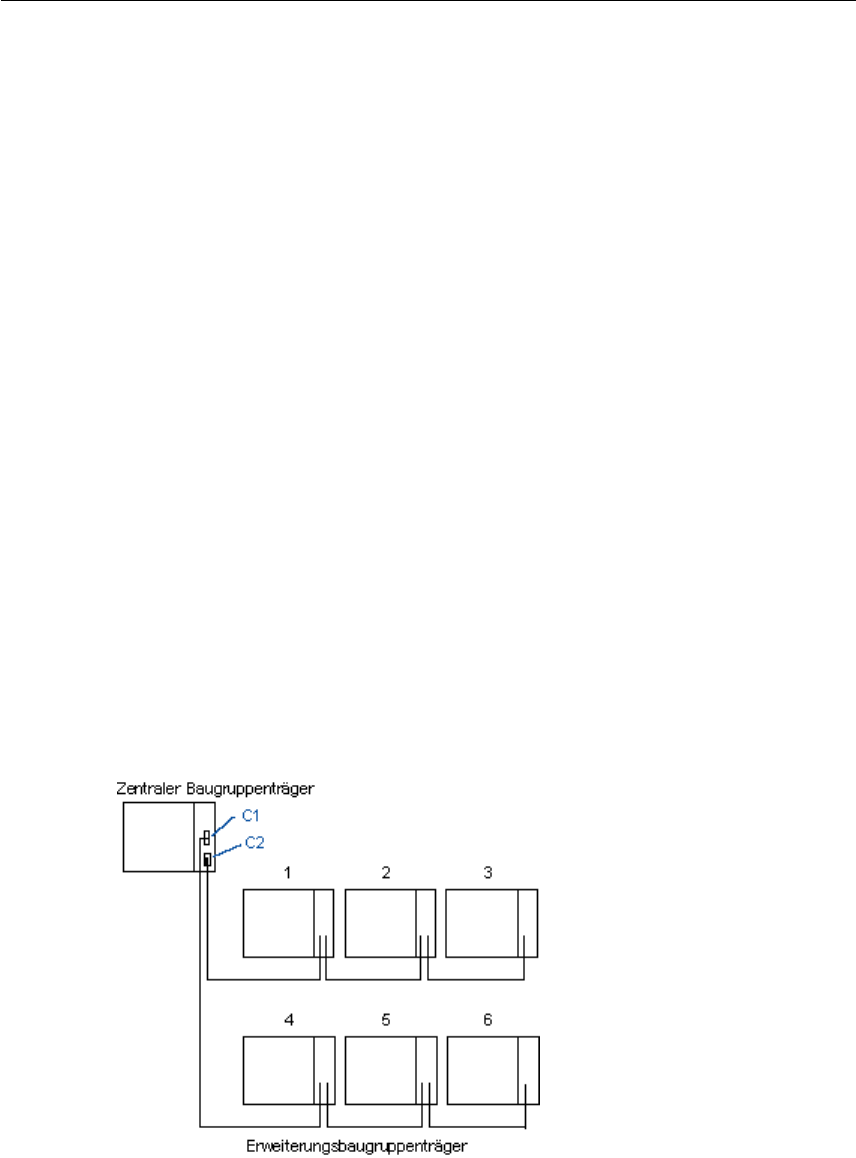

Im folgenden Bild sind je drei Erweiterungsbaugruppenträger an eine Schnittstelle
der Sende-IM angeschlossen.
