Konfigurieren der Dezentralen Peripherie (DP)
Hardware konfigurieren und Verbindungen projektieren mit STEP 7
3-8
A5E00706938-01
3.4.2 Konfiguration mit intelligenten DP-Slaves (Datenaustausch
I-Slave <> Master)
Automatisierungsaufgaben können in Teilaufgaben zerlegt werden, welche durch
ein überlagertes Automatisierungssystem gesteuert werden. Diese
Steuerungsaufgaben, welche eigenständig und effizient erledigt werden können,
laufen als Vorverarbeitung auf einer CPU ab. Diese CPU kann in Form eines
intelligenten DP-Slaves realisiert werden.

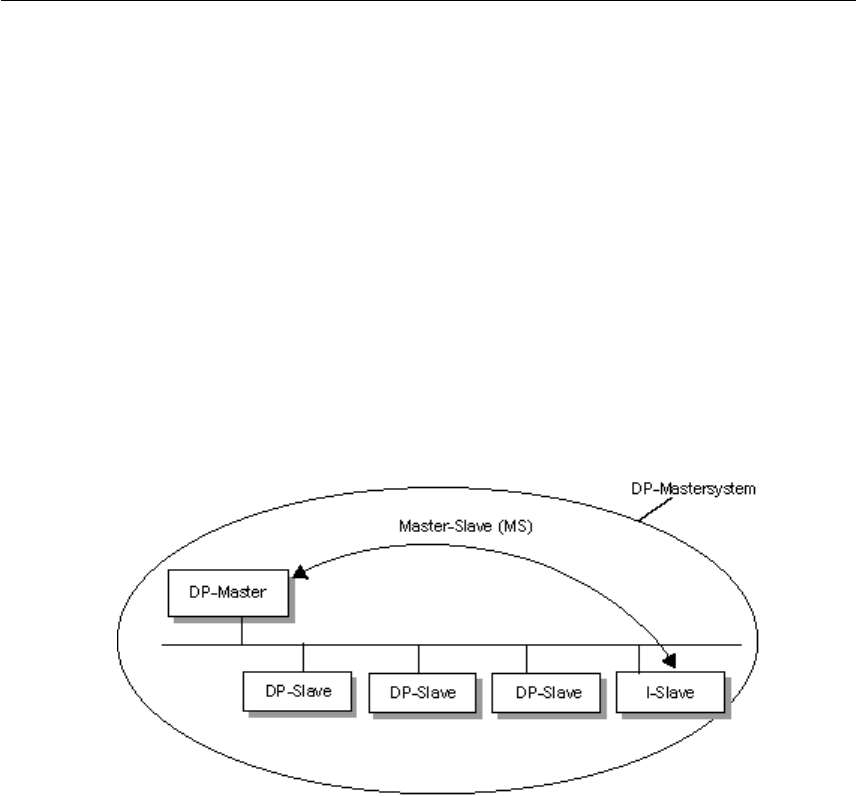

Bei Konfigurationen mit intelligenten DP-Slaves (I-Slave), wie z. B. einer
CPU315-2DP, greift der DP-Master nicht auf die E/A-Baugruppen des intelligenten
DP-Slaves zu, sondern nur auf den Operandenbereich der CPU des I-Slaves, d. h.
dieser Operandenbereich darf nicht für reale E/A-Baugruppen im I-Slave belegt
werden. Diese Zuordnung muss bei der Projektierung des I-Slaves erfolgen.
Beispiele für intelligente DP-Slaves (= DP-Slaves mit Vorverarbeitung): Station mit
CPU 315-2DP, CPU 316-2DP, CPU 318-2DP
