Konfigurieren der Dezentralen Peripherie (DP)
Hardware konfigurieren und Verbindungen projektieren mit STEP 7
3-10
A5E00706938-01

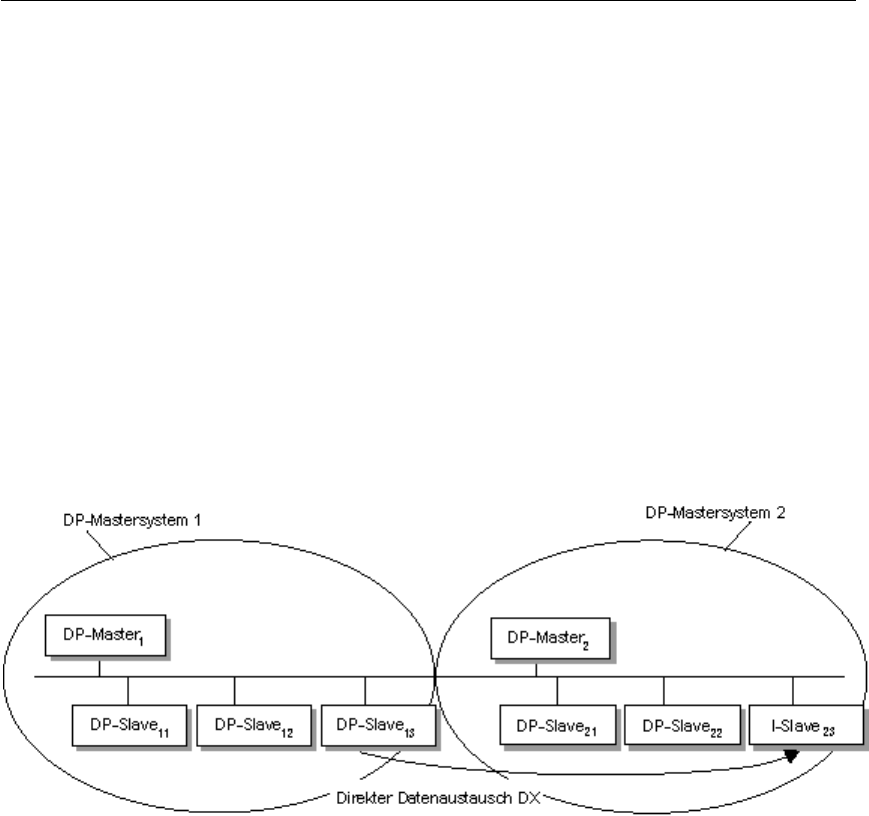

3.4.4 Konfiguration mit zwei DP-Mastersystemen (direkter
Datenaustausch Slave > I-Slave)
Mehrere DP-Mastersysteme an einem physikalischen PROFIBUS-DP Subnetz
werden auch als Multi-Master-System bezeichnet. Bei dieser Konfiguration können
Eingangsdaten von DP-Slaves sehr schnell von intelligenten DP-Slaves am
gleichen physikalischen PROFIBUS-DP Subnetz gelesen werden. Die intelligenten
DP-Slaves können dabei am gleichen oder an einem weiteren DP-Mastersystem
platziert sein.
Ein intelligenter DP-Slave, wie z. B. eine CPU 315-2DP, kann somit
Eingangsdaten von DP-Slaves, auch von verschiedenen DP-Mastersystemen (d. h.
Multi-Master-System) direkt auf seinen Eingangsdatenbereich übertragen lassen.
Es können prinzipiell alle DP-Slaves (ab einem bestimmten Ausgabestand)
ausgewählte Eingangsdaten für den direkten Datenaustausch (DX) zwischen
DP-Slaves zur Verfügung stellen. Diese Eingangsdaten können wiederum nur von
intelligenten DP-Slaves wie z. B. CPU 315-2DP weiter verwendet werden.
